HM 240.05 Tlakové straty v potrubných prvkoch
- v spojení s HM 240
- meranie tlakových strát v
- rovné časti potrubia
- ohyb potrubia 90°
- uhol potrubia 90°
- skúmať vplyv rôzne tvarovaných potrubných vstupov
- neprerušovaný prívod vzduchu
- náhle zväčšenie
1 90° uhol potrubia
1 ohyb potrubia 90°
1 rovný potrubný diel s prírubou
1 rovný úsek potrubia
2 vymeniteľné rúrkové vstupy
1 sada inštruktážneho materiálu
- tlakové straty v rôznych prvkoch potrubia
- príslušenstvo pre HM 240
požadovaný
HM 240 Princípy prúdenia vzduchu
Tlakové straty v potrubnom toku nestlačiteľných kvapalín spôsobujú tlakové straty v potrubiach. Základné experimenty demonštrujú tlakové straty v priamych úsekoch potrubia a tlakové straty spôsobené oddelením prúdenia v potrubných prvkoch, ako sú ohyby alebo rozšírenia potrubia.
V spojení s HM 240 umožňuje príslušenstvo HM 240.05 zaznamenávať tlakové straty v rôznych potrubných prvkoch. Potrubné prvky môžu byť kombinované a zostavené tak, aby vytvorili rôzne potrubné systémy. Potrubie je pripevnené k ventilátoru namiesto sacieho potrubia v HM 240 . Na vstupe potrubia je pripevnený vymeniteľný rúrkový prvok (náhle zväčšenie alebo neprerušovaný prívod vzduchu).
Meracie body na rovných úsekoch potrubia umožňujú meranie tlakových strát. Rýchlosť sa zisťuje na vstupoch do potrubia. Namerané hodnoty sa analyzujú pomocou softvéru HM 240 .
HM 240.05 je súčasťou série, ktorá umožňuje experimenty na princípoch prúdenia nestlačiteľného vzduchu. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
Objednávacie číslo: 070.24005
Špecifikácia
- skúmať straty tlaku v rôznych prvkoch potrubia
- príslušenstvo pre HM 240
- kombinovať rôzne potrubia z prvkov potrubia
- dva vymeniteľné prívody potrubia: náhle zväčšenie alebo neprerušovaný prívod vzduchu
- meracie body na rovných úsekoch potrubia na meranie tlaku
- meracie body na vstupoch do potrubia na meranie rýchlosti
- zobrazenie a analýza nameraných hodnôt pomocou softvéru v HM 240
Technické dáta
Priamy potrubný diel s prírubou
- dĺžka: 1235 mm
- vnútorný priemer: d=53,6mm
Priama časť potrubia
- Dĺžka: 991 mm
- potrubné vstupy
- neprerušovaný prívod vzduchu: polomer = 22 mm
- náhle zväčšenie: d=35…53,6 mm
90° ohyb potrubia
- vnútorný priemer: d=53,6mm
- polomer: 2xd
Uhol potrubia 90°
- vnútorný priemer: d=53,6mm
Rozmery a hmotnosť
Hmotnosť: cca. 5 kg
Objednávacie číslo: 070.24005
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 240 Princípy prúdenia vzduchu](/images/datasheet/826/HM-240.05-HM-240-Principles-of-air-flow-products_list_small-gunt-826-foto_totale.jpg)

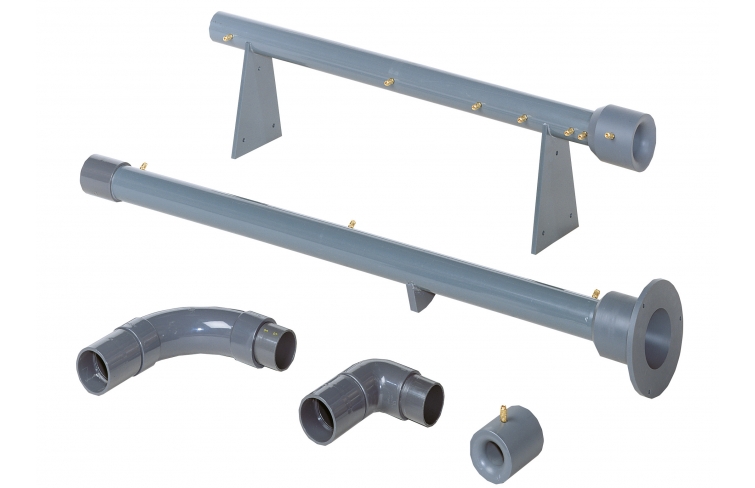

![](/images/datasheet/826/HM-240.05-Pressure-losses-in-pipe-elements-products_list_small-gunt-826-foto_totale.jpg)

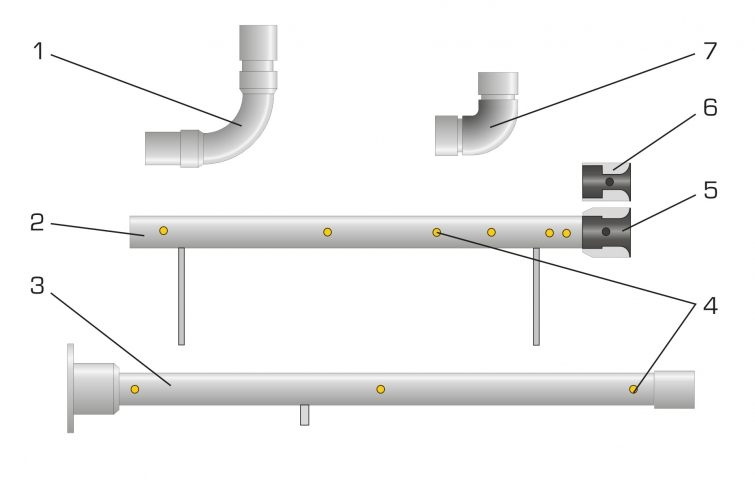

![1 rúrkový oblúk 90°, 2 rúrkové časti s vymeniteľným prívodom rúrky, 3 rúrkové časti s prírubou, 4 meracie body, 5 rúrkových prívodov: neprerušovaný prívod vzduchu, 6 rúrkových prívodov: náhle zväčšenie, uhol 7 90°](/images/datasheet/826/HM-240.05-Pressure-losses-in-pipe-elements-products_list_small-gunt-826-zeichnung.jpg)

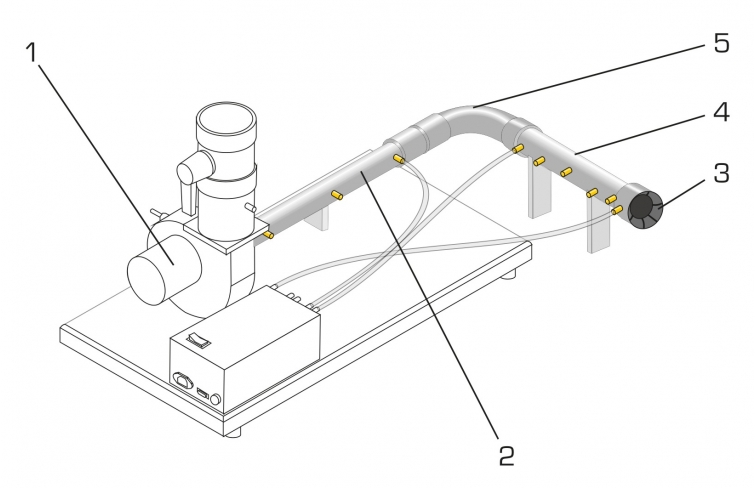

![Možné experimentálne usporiadanie: 1 HM 240, 2 rúrkové časti s prírubou, 3 rúrkový vstup, 4 rúrkové časti s odnímateľným rúrkovým prívodom, 5 90° ohyb rúrky](/images/datasheet/826/HM-240.05-Pressure-losses-in-pipe-elements-products_list_small-gunt-826-zeichnung_einzelheit_1.jpg)

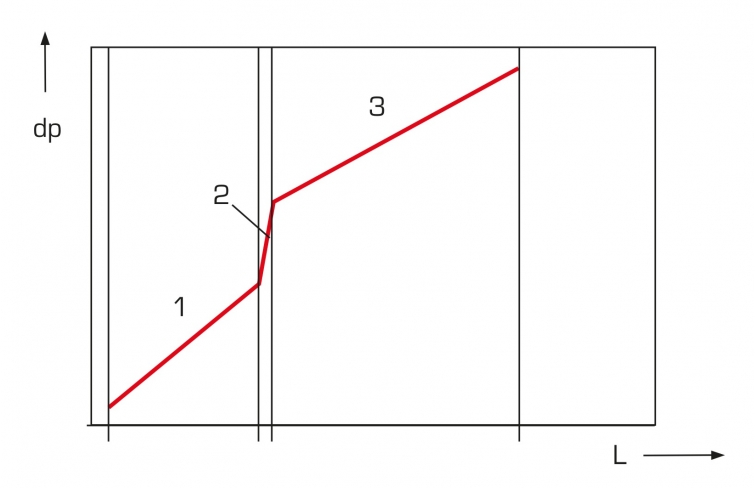

![Tlakové straty v prietoku potrubia: 1 časť potrubia s neprerušovaným prívodom vzduchu, 2 ohyb potrubia 90°, 3 časti potrubia s prírubou; dp tlakové straty, L dĺžka potrubia](/images/datasheet/826/HM-240.05-Pressure-losses-in-pipe-elements-products_list_small-gunt-826-zeichnung_einzelheit_2.jpg)
