HM 240.04 Rozloženie tlaku na valci
- v spojení s HM 240
- meranie rozloženia tlaku okolo valca vystaveného priečnemu dopadajúcemu prúdeniu
- v spojení so snímačom celkového tlaku HM 240.03
- meranie celkového tlaku v smere valca
- určiť koeficient odporu z rozloženia tlaku v smere valca
- prejaviť depresiu z bdelosti
1 valec
1 sada inštruktážneho materiálu
- rozloženie tlaku na valci v priečnom dopadacom prúdení
- rekordné rozloženie tlaku v smere valca v spojení s HM 240.03
- demonštrovať oddelenie toku a depresiu bdelosti
- príslušenstvo pre HM 240
požadovaný
HM 240 Princípy prúdenia vzduchu
Na skúmanie rozloženia tlaku v telesách pod dopadajúcim prúdením sa v základných experimentoch používajú jednoduché modely, ako sú pologuľovité škrupiny, prúdnicové telesá alebo valce. Náhodný tok „tupých“ modelov môže viesť k oddeleniu toku.

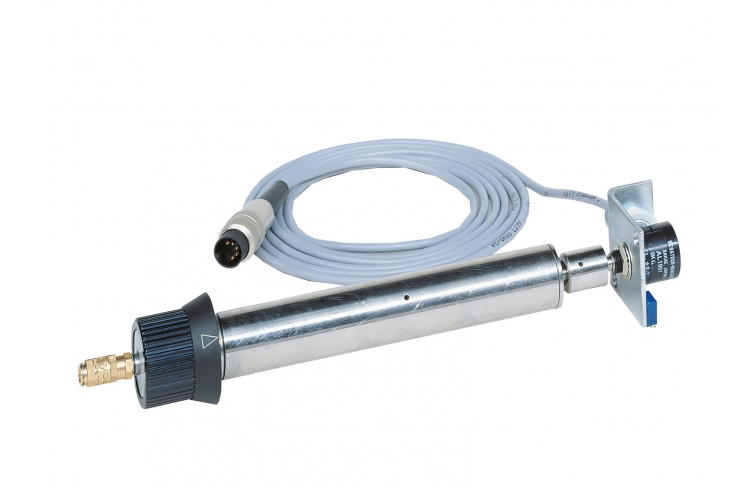

V spojení s HM 240 umožňuje príslušenstvo HM 240.04 zaznamenávať rozloženie tlaku okolo valca pod priečnym dopadajúcim prúdením. Valec je pripevnený vo vnútri sacieho potrubia HM 240 . Valec je vybavený radiálnym otvorom na meranie tlaku a možno ho otáčať okolo svojej osi. To znamená, že tlak na valec možno merať v závislosti od nastavenia uhla. Nastavenie uhla je detekované elektronicky. Namerané hodnoty sa analyzujú pomocou softvéru HM 240 .
Snímač celkového tlaku ( HM 240.03 ), ktorý je možné posúvať priečne k smeru prúdenia, navyše umožňuje zaznamenávať rýchlostný profil za valcom a tým merať vlnu.
HM 240.04 je súčasťou série, ktorá umožňuje experimenty na princípoch prúdenia nestlačiteľného vzduchu. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
Objednávacie číslo: 070.24004
Špecifikácia
- rozloženie tlaku okolo valca vystaveného priečnemu dopadajúcemu prúdeniu
- príslušenstvo pre HM 240
- valec s radiálnym otvorom na meranie tlaku
- otočný valec na meranie tlaku pri akomkoľvek nastavení uhla
- stupnica pre nastavenie uhla
- elektronická detekcia uhla
- v spojení so snímačom celkového tlaku HM 240.03 meranie celkového tlaku v smere valca
- zobrazenie a analýza nameraných hodnôt pomocou softvéru v HM 240
Technické dáta
Valec
- vonkajší priemer: 25 mm
- vnútorný priemer: 21 mm
Rozmery a hmotnosť
DxŠxV: 280x85x42 mm
Hmotnosť: cca. 1 kg
Objednávacie číslo: 070.24004
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 240 Princípy prúdenia vzduchu](/images/datasheet/825/HM-240.04-HM-240-Principles-of-air-flow-products_list_small-gunt-825-foto_totale.jpg)
![](/images/datasheet/825/HM-240.04-Pressure-distribution-on-a-cylinder-products_list_small-gunt-825-foto_totale.jpg)

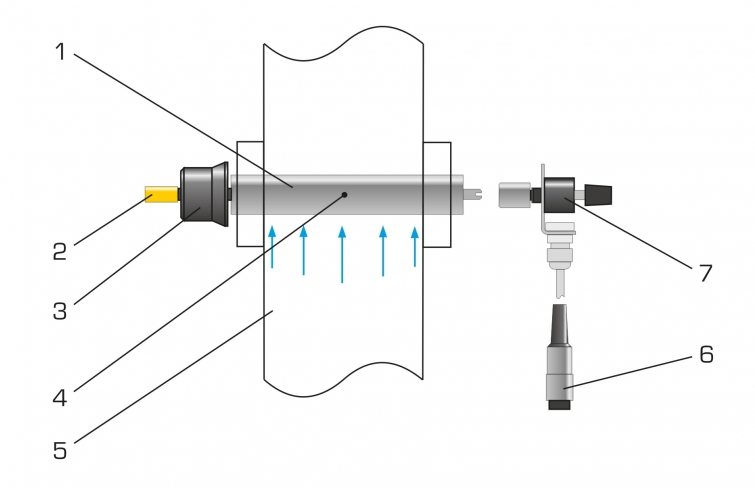

![1 otočný valec, 2 meracie body pre tlak, 3 nastavenie uhla so stupnicou, 4 meracie body pre tlak, 5 HM 240, 6 pripojenie na HM 240, 7 potenciometer](/images/datasheet/825/HM-240.04-Pressure-distribution-on-a-cylinder-products_list_small-gunt-825-zeichnung.jpg)

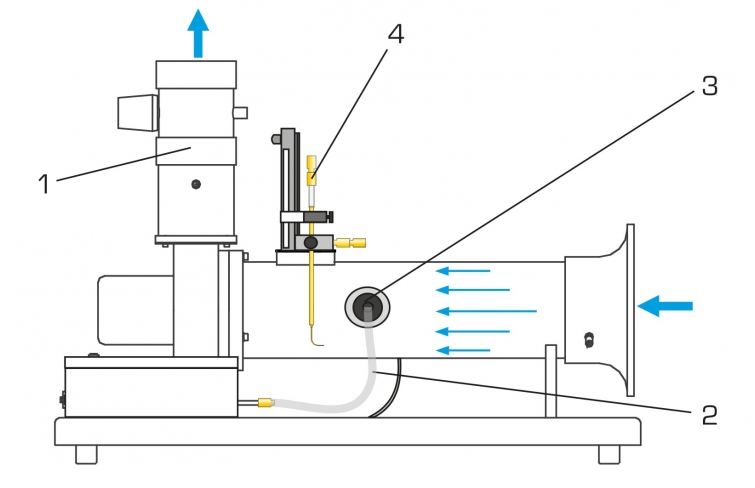

![Experimentálne nastavenie s HM 240 a HM 240,03 1 HM 240, 2 pripojenia k HM 240, 3 HM 240,04, 4 snímač celkového tlaku HM 240,03](/images/datasheet/825/HM-240.04-Pressure-distribution-on-a-cylinder-products_list_small-gunt-825-zeichnung_einzelheit_1.jpg)

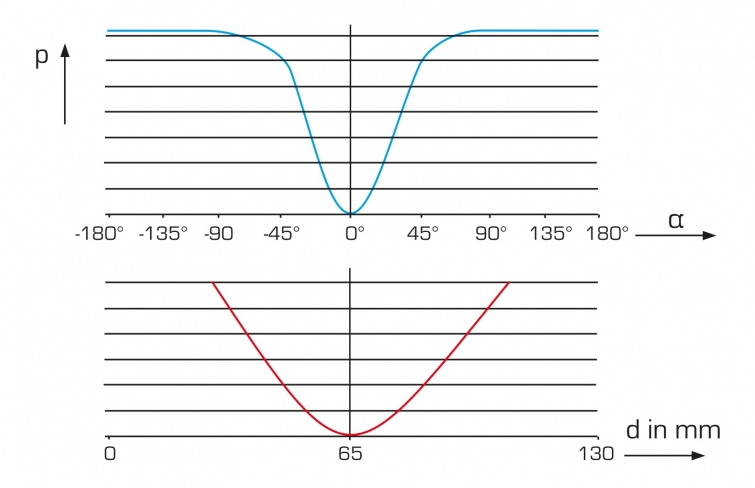

![modrá: rozloženie tlaku na fľaši pri priečnom prúdení, červená: stlačenie brázdy po prúde valca pod prúdom, zaznamenané pomocou snímača celkového tlaku HM 240.03; p tlak, α nastavenie uhla, d priemer potrubia](/images/datasheet/825/HM-240.04-Pressure-distribution-on-a-cylinder-products_list_small-gunt-825-zeichnung_einzelheit_2.jpg)
