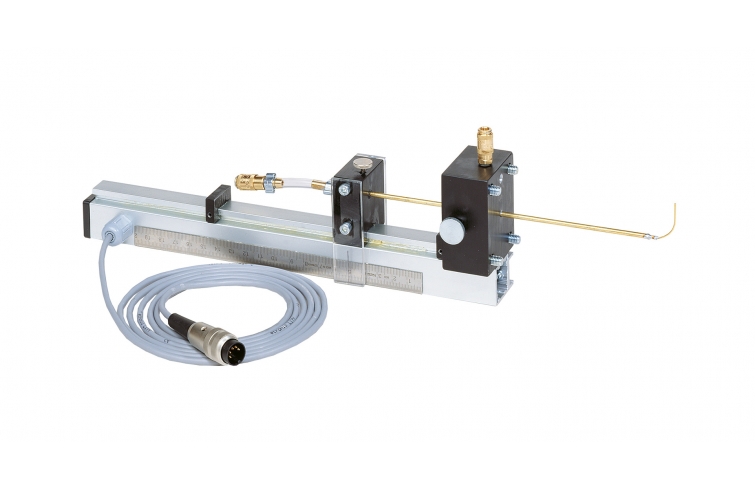

HM 240.03 Elektronický snímač celkového tlaku
- v spojení s HM 240
- meranie celkového tlaku a statického tlaku v sacom potrubí HM 240
- zaznamenávanie rozloženia tlaku v priereze
- určenie rozloženia rýchlosti v priereze
- v spojení s HM 240.04
- meranie celkového tlaku v smere valca
- určiť koeficient odporu z rozloženia tlaku v smere valca
- prejaviť depresiu z bdelosti
1 držiak
1 Pitotova trubica
1 sada inštruktážneho materiálu
- elektronické meranie statického a dynamického tlaku
- rekordné rozloženie tlaku v smere valca v spojení s HM 240.04
- príslušenstvo pre HM 240
požadovaný
HM 240 Princípy prúdenia vzduchu
Najjednoduchším a teda najbežnejším typom snímača celkového tlaku je Pitotova trubica. Snímače celkového tlaku sa používajú na presné meranie rozdielu tlaku a na určenie rýchlosti prúdenia tekutín. Používajú sa na širokú škálu účelov, napríklad na určenie rýchlosti vzduchu v letectve, na meranie rýchlosti vetra v meteorológii alebo na určenie rýchlosti prúdenia v potrubí.
V spojení s HM 240 umožňuje príslušenstvo HM 240.03 elektronické meranie statického a dynamického tlaku. Pitotova trubica je nastaviteľná vertikálne a je pripevnená k saciemu potrubiu HM 240 . Zaznamenávajú sa celkové tlaky v rôznych polohách v sacom potrubí. Poloha Pitotovej trubice sa meria elektronicky. Dodatočný merací bod meria statický tlak. Obidva meracie body sú napojené na HM 240 . Namerané hodnoty sa analyzujú pomocou softvéru HM 240 .
Okrem toho, pri použití v spojení s príslušenstvom HM 240.04 (rozloženie tlaku na fľaši), je možné zaznamenať rozloženie tlaku za fľašou pri priečnom dopadacom prúdení.
HM 240.03 je súčasťou série, ktorá umožňuje experimenty na princípoch prúdenia nestlačiteľného vzduchu. Softvér na zber a vizualizáciu dát robí experimenty obzvlášť prehľadnými a umožňuje rýchle vykonávanie experimentov so spoľahlivými výsledkami.
Objednávacie číslo: 070.24003
Špecifikácia
- elektronický snímač celkového tlaku na meranie statického a dynamického tlaku
- príslušenstvo pre HM 240
- vertikálne nastavenie Pitotovej trubice
- elektronická detekcia polohy
- v spojení s meraním celkového tlaku HM 240.04 vo valci
- zobrazenie a analýza nameraných hodnôt pomocou softvéru v HM 240
Technické dáta
Pitotova trubica
- vonkajší priemer: 0,71 mm
- vnútorný priemer: 0,41 mm
- vertikálne nastavenie: 0…130 mm
Rozmery a hmotnosť
DxŠxV: 120x75x350 mm (zasunuté)
Hmotnosť: cca. 1 kg
Objednávacie číslo: 070.24003
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 240 Princípy prúdenia vzduchu](/images/datasheet/824/HM-240.03-HM-240-Principles-of-air-flow-products_list_small-gunt-824-foto_totale.jpg)
![](/images/datasheet/824/HM-240.03-Electronic-total-pressure-sensor-products_list_small-gunt-824-foto_totale.jpg)

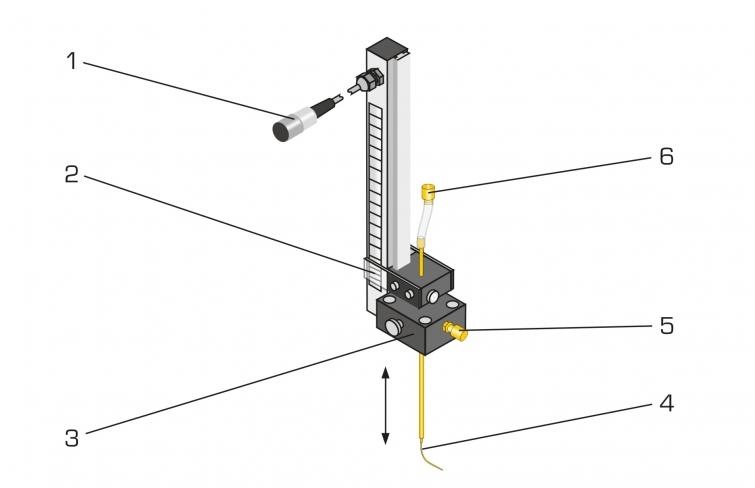

![1 pripojenie k HM 240, 2 vertikálne nastavenie, 3 konzola, 4 Pitotova trubica, 5 meracích bodov pre statický tlak, 6 pripojenie meracích bodov tlaku k HM 240](/images/datasheet/824/HM-240.03-Electronic-total-pressure-sensor-products_list_small-gunt-824-zeichnung.jpg)

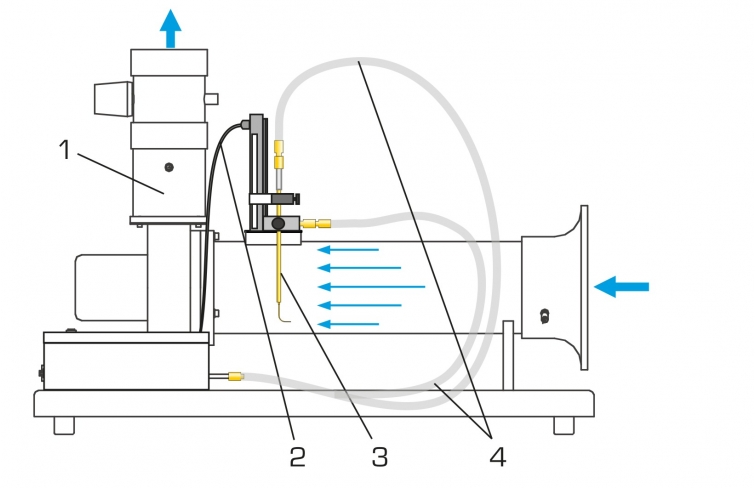

![Znázornenie experimentálneho nastavenia s HM 240 1 HM 240, 2 elektronické pripojenie k HM 240, 3 HM 240.03, 4 pripojenia meracích bodov tlaku k HM 240](/images/datasheet/824/HM-240.03-Electronic-total-pressure-sensor-products_list_small-gunt-824-zeichnung_einzelheit_1.jpg)

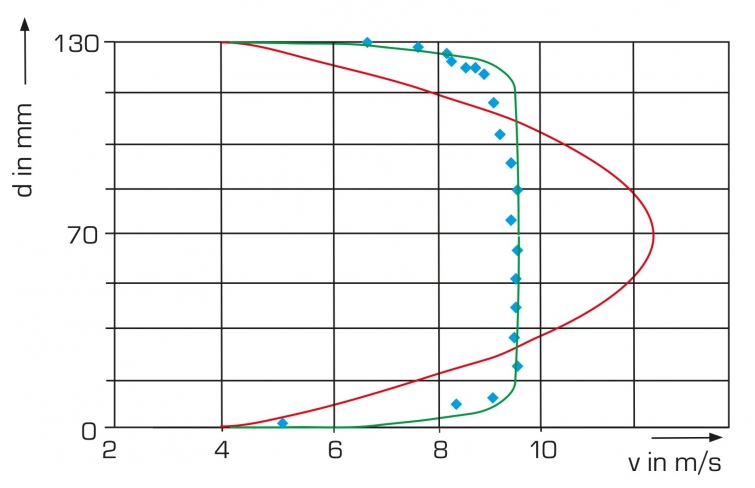

![Rýchlostný profil v sacom potrubí modrá: namerané hodnoty, zelená: turbulentné prúdenie, červená: laminárne prúdenie; v rýchlosť, d vnútorný priemer potrubia](/images/datasheet/824/HM-240.03-Electronic-total-pressure-sensor-products_list_small-gunt-824-zeichnung_einzelheit_2.jpg)
