HM 225.07 Voľný prúd
- zaznamenávanie tlakovej krivky na výstupe paralelného toku do pokojového okolia
- znázornenie rýchlostných profilov
1 experimentálna jednotka
1 sada inštruktážneho materiálu
- skúmanie priebehu prúdenia a tlakových strát na výstupe prúdenia do pokojového okolia
- príslušenstvo pre aerodynamický trenažér HM 225
požadovaný
Aerodynamický trenažér HM 225
Straty prietoku a tlaku vznikajú, keď paralelný prietok vystupuje do stacionárneho prostredia. Rýchlosť výstupného prúdu klesá v závislosti od vzdialenosti a priemeru výstupnej plochy. Rýchlosť klesá s rastúcou vzdialenosťou od stredného prúdu. Poznatky z rýchlostných profilov sa využívajú napríklad pri konštrukcii dýz a lopatkových strojov.

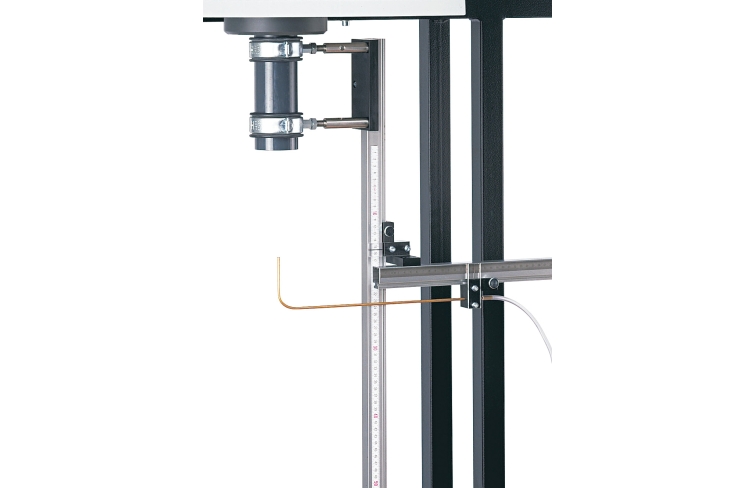

Experimentálna jednotka HM 225.07 – použitá v aerodynamickom trenažéri HM 225 – umožňuje meranie rýchlostnej krivky vo výstupnom prúde. Celkové tlaky sa merajú v definovaných vzdialenostiach od výstupnej oblasti vo vertikálnom a horizontálnom smere pomocou pohyblivej Pitotovej trubice.
Na určenie rýchlosti možno použiť tlaky odčítané na trubicových manometroch v HM 225 . Grafické znázornenie rýchlostného profilu indikuje pokles rýchlosti so zväčšujúcou sa vzdialenosťou merania od stredného prúdu a výstupnej oblasti. Tvorba vírov v hraničných vrstvách vedie k zníženiu rýchlosti v dôsledku straty energie.
Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.
Objednávacie číslo: 070.22507
Špecifikácia
- stanovenie tlakovej straty na výstupe prietoku do stacionárneho prostredia
- príslušenstvo pre aerodynamický trenažér HM 225
- Pitotova trubica sa dá posúvať horizontálne aj vertikálne
- 16 trubicových manometrov HM 225 na zobrazenie tlakov
Technické dáta
Zásuvka na potrubie, plast
- vnútorný priemer: 54 mm
Pitotova trubica, posuvná
- horizontálne: ±150 mm
- vertikálne: 0…700 mm
- vnútorný priemer: 2 mm
Rozmery a hmotnosť
DxŠxV: 720x380x940 mm
Hmotnosť: cca. 7 kg
Objednávacie číslo: 070.22507
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Aerodynamický trenažér HM 225](/images/datasheet/817/HM-225.07-HM-225-Aerodynamics-trainer-products_list_small-gunt-817-foto_totale.jpg)
![](/images/datasheet/817/HM-225.07-Free-jet-products_list_small-gunt-817-foto_totale.jpg)

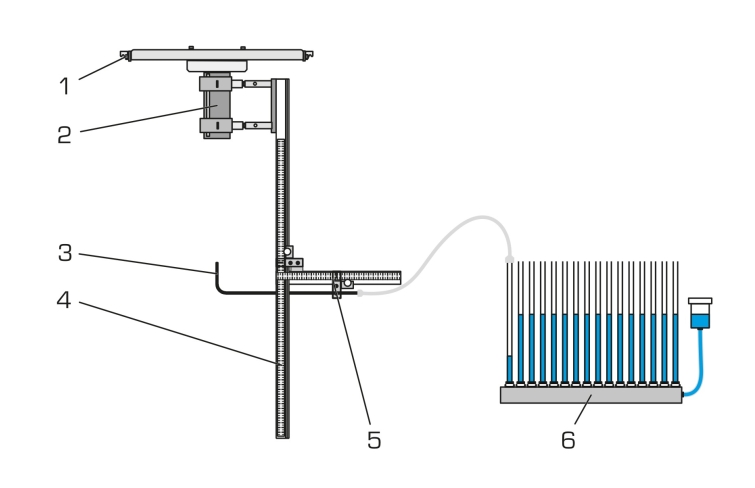

![1 rýchlospojka pre pripojenie k HM 225, 2 rúrkové hrdlo pre výstup prúdu vzduchu, 3 Pitotova trubica, 4 stupnice na nastavenie vertikálneho posunu, 5 horizontálne posunutie Pitotovej trubice, 6 trubicových manometrov (HM 225)](/images/datasheet/817/HM-225.07-Free-jet-products_list_small-gunt-817-zeichnung.jpg)

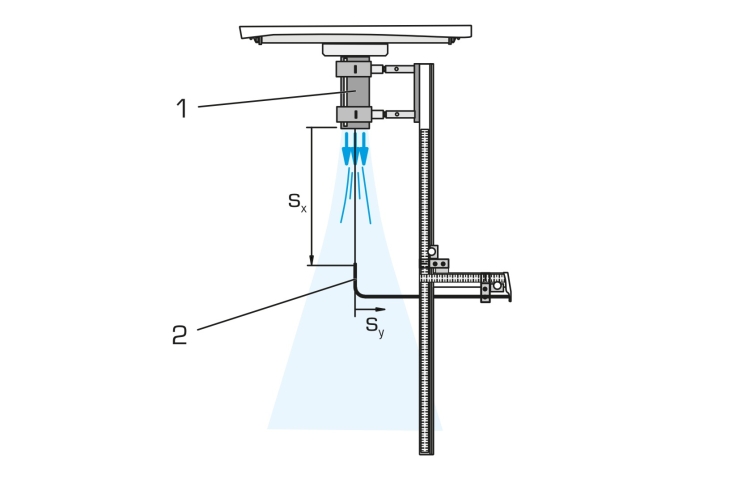

![Princíp merania so schematickým znázornením priebehu prúdenia: 1 rúrka pre výstup prúdu vzduchu, 2 Pitotova rúrka; modrá plocha: priebeh toku](/images/datasheet/817/HM-225.07-Free-jet-products_list_small-gunt-817-zeichnung_einzelheit_1.jpg)

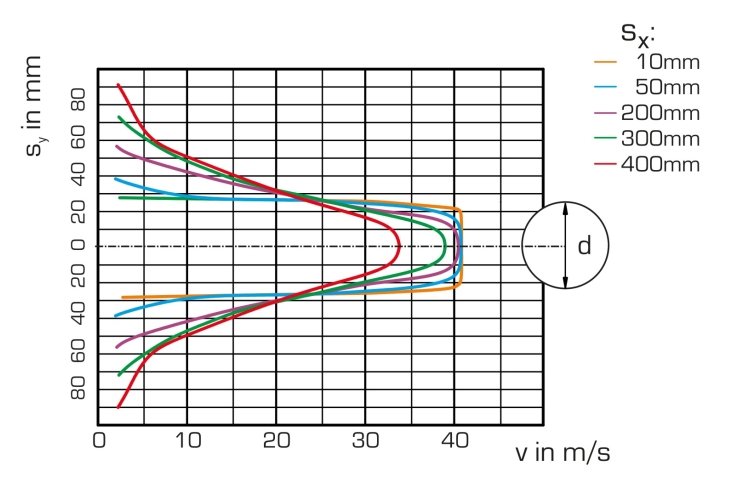

![Rýchlostný profil v tryske výstupu vzduchu: sx vertikálna vzdialenosť medzi otvorom na Pitotovej trubici k výstupu vzduchu, sy horizontálna vzdialenosť otvoru na Pitotovej trubici k stredovej línii prúdu vzduchu, v rýchlosť prúdenia, d vnútorný priemer potrubia](/images/datasheet/817/HM-225.07-Free-jet-products_list_small-gunt-817-zeichnung_einzelheit_2.jpg)
