HM 225.05 Prúdenie v ohybe potrubia
- vyšetrenie tlakovej krivky pri 90° ohybe potrubia
- stanovenie statického tlaku na 29 miestach merania tlaku
- znázornenie rozloženia tlaku
1 experimentálna jednotka
1 sada hadíc
1 sada inštruktážneho materiálu
- vyšetrenie tlakovej krivky pri 90° ohybe potrubia
- príslušenstvo pre aerodynamický trenažér HM 225
požadovaný
Aerodynamický trenažér HM 225
Pri ukladaní rúr je nevyhnutné, aby boli prispôsobené okolnostiam ich prostredia, čo znamená, že rúry budú nevyhnutne zahŕňať priehyby vo forme ohybov. Zmenou smeru prúdenia v potrubí sa menia tlakové pomery. Tlaková krivka pri zmene smeru prúdenia je skúmaná na príklade 90° ohybu potrubia.
Experimentálna jednotka HM 225.05 pri použití v aerodynamickom trenažéri HM 225 umožňuje meranie statického tlaku na 29 miestach merania tlaku pozdĺž ohybu potrubia. Priehľadný potrubný oblúk má konštantný pravouhlý prierez s desiatimi bodmi merania tlaku na vrchnej a spodnej strane. Body merania tlaku sú umiestnené v oblasti zakrivenia na oboch stranách: štyri na ľavej strane a päť na pravej strane. Miesta merania tlaku sú pripojené k trubicovým manometrom v HM 225 pomocou dodaných hadíc. Statické tlaky je možné odčítať na trubicových manometroch.
Na ilustráciu rozloženia tlaku sa statický tlak v meracom bode vzťahuje na maximálny tlak. Grafické znázornenie tlakovej krivky ukazuje nízky tlak pozdĺž vnútorného polomeru a pretlak pozdĺž vonkajšieho polomeru.
Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.
Objednávacie číslo: 070.22505
Špecifikácia
- určenie tlakových pomerov v prúdení cez ohyb potrubia
- meranie statického tlaku na 29 miestach merania tlaku pozdĺž ohybu
- 29 bodov merania tlaku: 4 na ľavej strane a 5 na pravej strane, 10 na hornej strane a 10 na spodnej strane
- príslušenstvo pre aerodynamický trenažér HM 225
- 16 trubicových manometrov HM 225 na zobrazenie tlakov
Technické dáta
90° ohyb potrubia
- prierez 50x100mm
- 29 bodov na meranie tlaku
Rozmery a hmotnosť
DxŠxV: 230x220x200 mm
Hmotnosť: cca. 2 kg
Objednávacie číslo: 070.22505
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Aerodynamický trenažér HM 225](/images/datasheet/815/HM-225.05-HM-225-Aerodynamics-trainer-products_list_small-gunt-815-foto_totale.jpg)

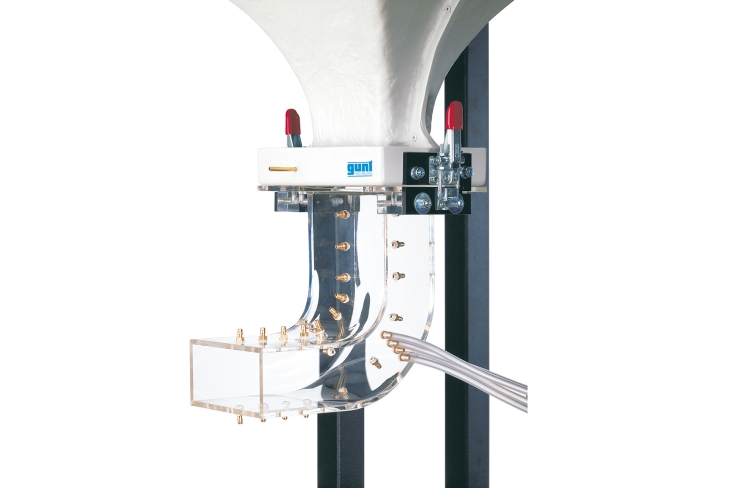

![](/images/datasheet/815/HM-225.05-Flow-in-a-pipe-bend-products_list_small-gunt-815-foto_totale.jpg)

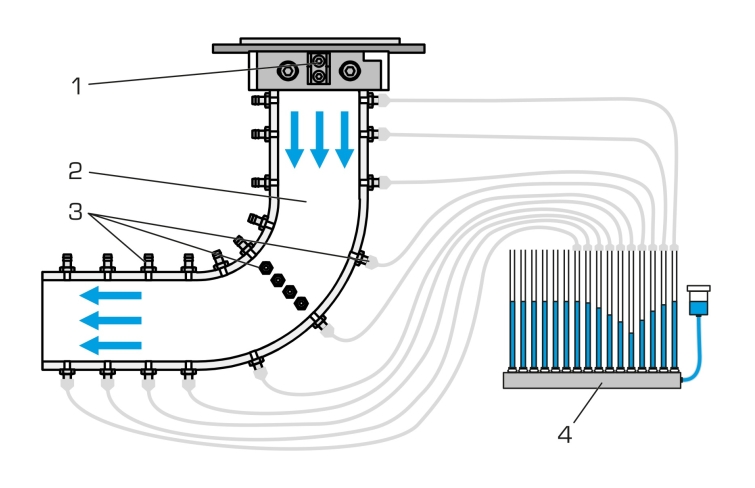

![1 rýchlospojka na pripojenie k HM 225, 2 priehľadné ohyby potrubia, 3 body na meranie tlaku, 4 trubicové manometre (HM 225)](/images/datasheet/815/HM-225.05-Flow-in-a-pipe-bend-products_list_small-gunt-815-zeichnung.jpg)

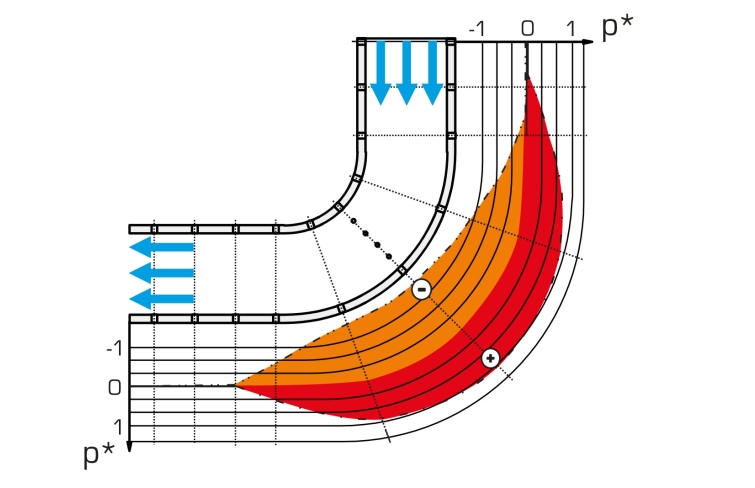

![Rozloženie tlaku v ohybe potrubia: p* súvisiaca zmena tlaku; oranžová: oblasť nízkeho tlaku, červená: oblasť vysokého tlaku](/images/datasheet/815/HM-225.05-Flow-in-a-pipe-bend-products_list_small-gunt-815-zeichnung_einzelheit_1.jpg)
