HM 225.03 Bernoulliho princíp
- skúmanie rovnice kontinuity a Bernoulliho princíp
- stanovenie dynamického tlaku z nameraných údajov pomocou Bernoulliho princípu
- výpočet rýchlosti prúdenia z nameraných údajov pomocou Bernoulliho rovnice
- rozloženie tlaku a rýchlosti
1 experimentálna jednotka
1 sada hadíc
1 sada inštruktážneho materiálu
- skúmanie Bernoulliho rovnice
- stanovenie dynamického tlaku
- výpočet rýchlosti prúdenia
- príslušenstvo pre aerodynamický trenažér HM 225
požadovaný
Aerodynamický trenažér HM 225
Celkový tlak v ustálenom toku je konštantný. Súčet statického a dynamického tlaku dáva celkový tlak. Zmena prierezu prietokového kanála spôsobuje, že rýchlosť prúdenia sa mení nepriamo úmerne k ploche prierezu. Tieto fyzikálne zákony sú základom výučby mechaniky tekutín.

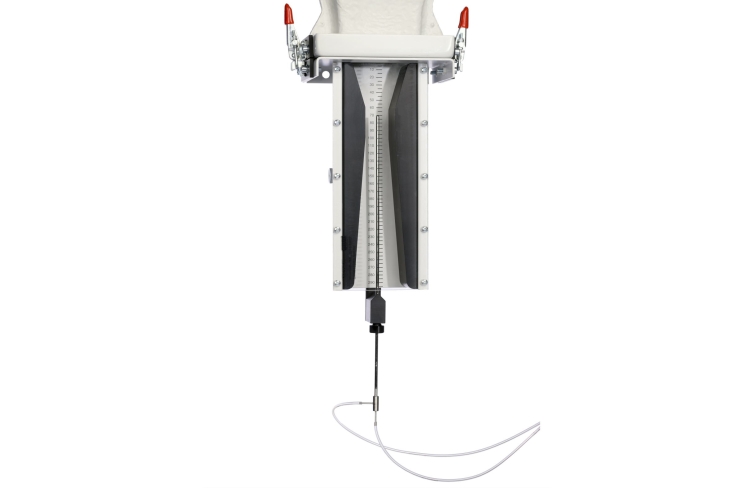

Experimentálna jednotka HM 225.03 – použitá v aerodynamickom trenažéri HM 225 – umožňuje meranie celkového tlaku a statického tlaku.
V meracej časti je umiestnený model, ktorý využíva bočné telesá na vytvorenie profilu prierezu prúdenia v tvare Venturiho.
V strede prietokového kanála je pitotstatická trubica. Pitostatická trubica má otvor proti smeru prúdenia na meranie celkového tlaku. Statický tlak sa meria cez bočné vstupné otvory. Oba tlaky sa odčítavajú z trubicových manometrov v HM 225 . Dynamický tlak je rozdiel medzi oboma nameranými hodnotami.
Na ilustráciu distribúcie tlaku a rýchlosti je možné vykonať merania v rôznych prierezových oblastiach pohybom pitotstatickej trubice v smere toku.
Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.
Objednávacie číslo: 070.22503
Špecifikácia
- skúmanie rovnice kontinuity a Bernoulliho princíp
- meranie celkového tlaku a statického tlaku v ustálenom toku
- príslušenstvo pre aerodynamický trenažér HM 225
- 16 trubicových manometrov HM 225 na zobrazenie tlakov
Technické dáta
Pitostatická trubica
- d = 2 mm
- pohyblivé: 0…290 mm
Rozmery a hmotnosť
DxŠxV: 240x140x420 mm
Hmotnosť: cca. 4 kg
Objednávacie číslo: 070.22503
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Aerodynamický trenažér HM 225](/images/datasheet/813/HM-225.03-HM-225-Aerodynamics-trainer-products_list_small-gunt-813-foto_totale.jpg)
![](/images/datasheet/813/HM-225.03-Bernoullis-principle-products_list_small-gunt-813-foto_totale.jpg)

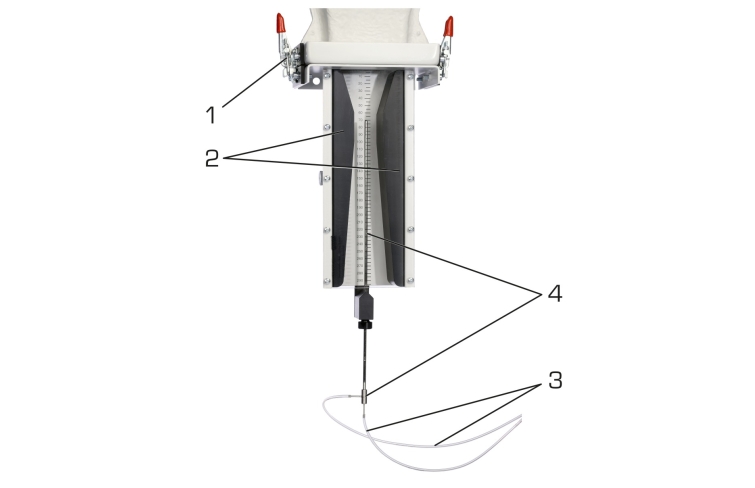

![1 rýchlospojka na pripojenie k HM 225, 2 bočné telo v tvare Venturiho, 3 hadicové prípojky k trubicovým manometrom, 4 pohyblivé pitotstatické trubice](/images/datasheet/813/HM-225.03-Bernoullis-principle-products_list_small-gunt-813-zeichnung.jpg)

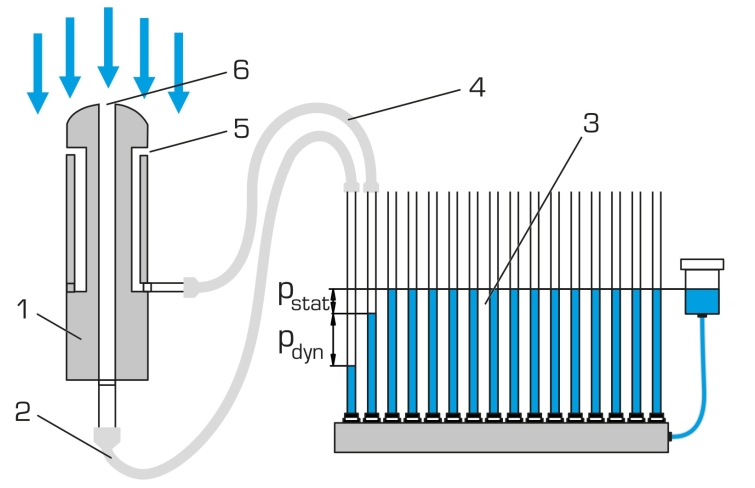

![Princíp merania pitotstatickej trubice: 1 pitotstatická trubica, 2 celkový tlak, 3 trubicový manometer (HM 225), 4 statický tlak, 5 bočný vstupný otvor na meranie statického tlaku, 6 predný vstupný otvor na meranie celkového tlaku](/images/datasheet/813/HM-225.03-Bernoullis-principle-products_list_small-gunt-813-zeichnung_einzelheit_1.jpg)

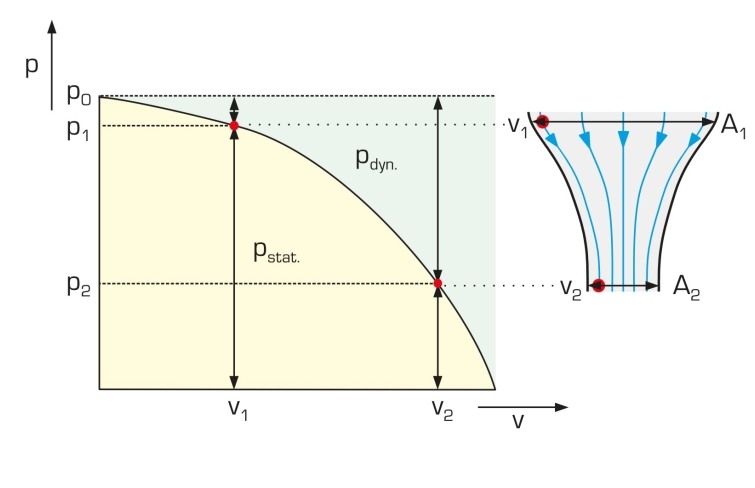

![Rozloženie tlaku a rýchlosti pozdĺž prúdnic: p tlak, v rýchlosť prúdenia, plocha prierezu A, celkový tlak p0, žltá plocha: statický tlak, zelená plocha: dynamický tlak](/images/datasheet/813/HM-225.03-Bernoullis-principle-products_list_small-gunt-813-zeichnung_einzelheit_2.jpg)
