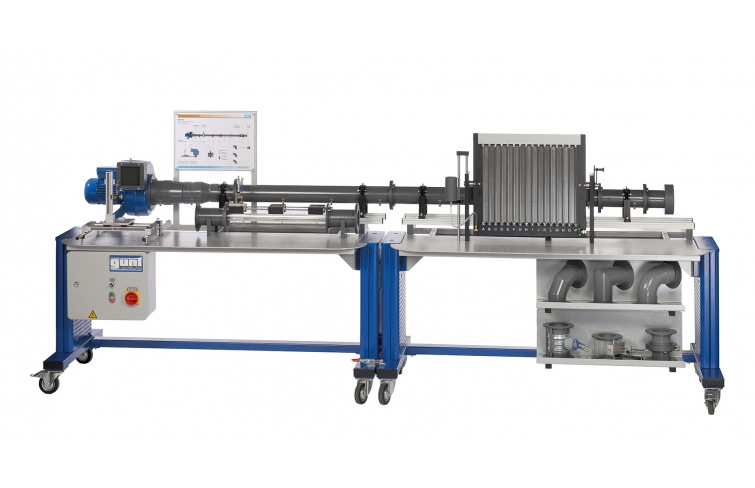

HM 220 Experimentálny systém na štúdium prúdenia vzduchu
- experimenty v oblasti ustáleného, nestlačiteľného prúdenia pomocou rôznych meracích objektov:
- výpočet prietoku a rýchlosti prúdenia
- zaznamenávanie rôznych rýchlostných profilov ako vo voľnom prúde, tak aj v priereze potrubia
- znázornenie tlakovej straty v charakteristike systému
- znázornenie tlakovej straty na rôznych prvkoch potrubia
1 pokusná rastlina
1 sada meracích predmetov
1 trubicový manometer
1 sada hadíc
1 sada nástrojov
1 sada inštruktážneho materiálu
- rozsiahla sada zodpovedajúceho príslušenstva ponúka širokú škálu experimentov
- skúmanie prietokových a tlakových kriviek
- porovnanie rôznych spôsobov merania objemového prietoku
- reprezentácia charakteristík systému a rýchlostných profilov
voliteľné
Venturiho trubica HM 220,01
HM 220.02 Meranie hraničných vrstiev
Mechanika tekutín sa zaoberá fyzikálnym správaním tekutín. Dôležitým odvetvím mechaniky tekutín je analýza prúdenia vzduchu v nestlačiteľnej oblasti, aby bolo možné určiť rozloženie tlaku a rýchlostný profil prúdenia. V praxi sú poznatky z týchto experimentov nevyhnutné pri navrhovaní a konštrukcii lopatkových strojov.
So svojim rozsiahlym sortimentom príslušenstva ponúka jednotka HM 220 množstvo experimentov v oblasti ustáleného, nestlačiteľného prietoku. Externá Pitotova trubica sa používa na meranie voľných prúdov; vnútorná Pitotova trubica umožňuje skúmanie prúdenia vzduchu v časti potrubia. Nízkostratový prívod a dĺžka potrubného úseku zabezpečujú optimálnu tvorbu prúdu vzduchu. Prúd vzduchu možno voliteľne študovať pomocou trysky alebo clony. Irisová clona umožňuje meniť priemer prúdu vzduchu. Môžu sa skúmať straty trením na rôznych potrubných armatúrach. Až 20 bodov merania tlaku znamená, že je možné určiť tlakové pomery pozdĺž meracieho úseku. Tlaky, ktoré sa odčítajú z trubicového manometra, umožňujú určiť rozloženie tlaku a rýchlosť prúdenia.
Okrem rozsiahleho dodávaného príslušenstva je k dispozícii voliteľná Venturiho trubica HM 220.01 pre praktické overenie rovnice kontinuity a zachovanie energie pri zmene prierezu prúdu vzduchu.
Ako dodatočné voliteľné príslušenstvo ponúka HM 220.02 hraničnú vrstvu
merania na rovnom povrchu v pozdĺžnom prúdení. Výsledky experimentu sa používajú na určenie distribúcie rýchlosti v rámci hraničnej vrstvy a na vyjadrenie hrúbky hraničnej vrstvy.
Objednávacie číslo: 070.22000
Špecifikácia
- experimenty z oblasti ustáleného nestlačiteľného prúdenia
- horizontálny merací úsek
- radiálny ventilátor s plynulou reguláciou cez frekvenčný menič
- Pitotova trubica vo voľnom prúde, 3-rozmerne nastaviteľná
- Pitotova trubica v časti potrubia, vertikálne nastaviteľná v 3 polohách, nastaviteľná výška
- rôzne meracie objekty: clona, tryska, irisová clona, potrubné armatúry
- 16 trubicových manometrov na zobrazenie tlakov
Technické dáta
Vonkajšia Pitotova trubica vo voľnom prúde, 3-rozmerne nastaviteľná
- horizontálne: ±140 mm
- vertikálne: -80…120 mm
- vnútorný Ø: 2 mm
Vnútorná Pitotova trubica, posuvná
- vertikálne: ±40 mm
- vnútorný Ø: 1,1 mm
20 bodov na meranie tlaku
Radiálny ventilátor
- max. výkon motora: 550W
- max. prietok: 22 m 3 /min
- max. diferenčný tlak: 0,73kPa
16 trubicových manometrov
- rozlíšenie: 1-násobok, 2-násobok, 5-násobok a 10-násobok
- max. rozlíšenie: 1Pa
Irisová clona: Ø 40…75 mm
Clona/dýza: Ø 50mm
3 potrubné tvarovky
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 3270x790x1130 mm
Hmotnosť: cca. 232 kg
Objednávacie číslo: 070.22000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 220 Experimentálne prúdenie vzduchu rastlinami](/images/wissen_thumbs/114_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![Venturiho trubica HM 220,01](/images/datasheet/807/HM-220-HM-220.01-Venturi-tube-products_list_small-gunt-807-foto_totale.jpg)
![HM 220.02 Meranie hraničných vrstiev](/images/datasheet/807/HM-220-HM-220.02-Measurement-of-boundary-layers-products_list_small-gunt-807-foto_totale.jpg)
![](/images/datasheet/807/HM-220-Air-flow-experimental-plant-products_list_small-gunt-807-foto_totale.jpg)

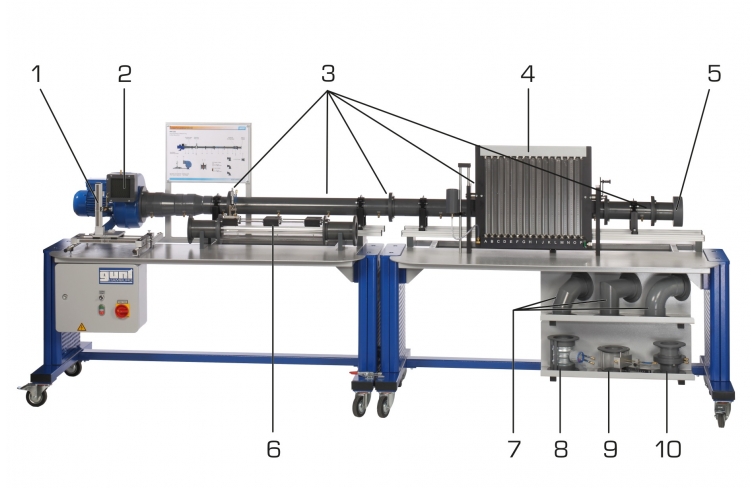

![1 Pitotova trubica (meranie voľným prúdom), 2 radiálny ventilátor, 3 rôzne polohy na meranie objektov (6, 8-10), 4 trubicový manometer, 5 prívodov, 6 príslušenstva HM 220.02, 7 potrubných fitingov, 8 irisovej membrány, 9 Pitotových trubíc (vnútorná), 10 trysiek/otvorov](/images/datasheet/807/HM-220-Air-flow-experimental-plant-products_list_small-gunt-807-zeichnung.jpg)

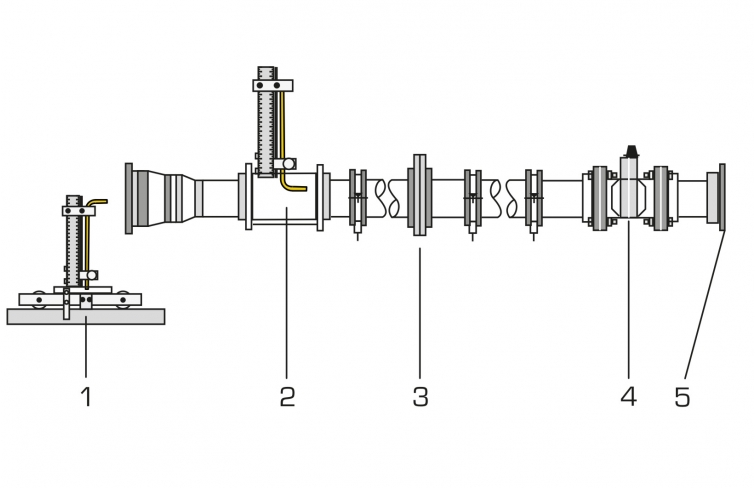

![1 Pitotova trubica (meranie voľným prúdom), 2 Pitotova trubica (v rámci rúrkovej časti), 3 dýza/clona, 4 irisová membrána, 5 prípojok potrubných armatúr a nízkostratový prívod vzduchu](/images/datasheet/807/HM-220-Air-flow-experimental-plant-products_list_small-gunt-807-zeichnung_einzelheit_1.jpg)

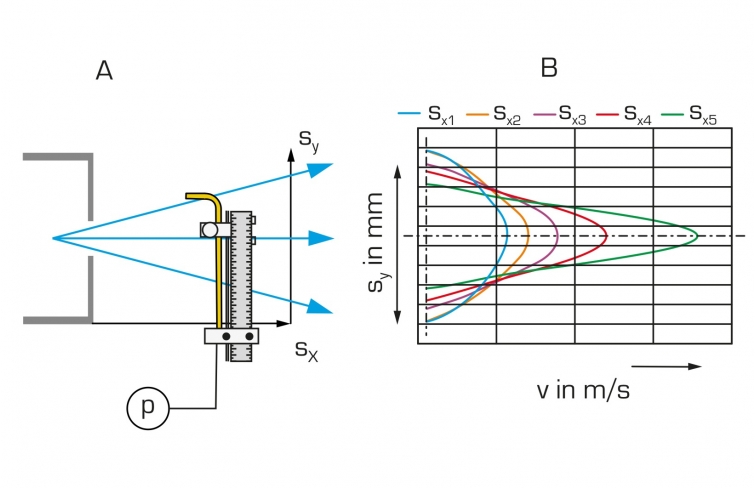

![Rýchlostný profil voľného prúdu A princíp merania so schematickým znázornením priebehu prúdenia, B rýchlostný profil vo výstupnom prúde vzduchu; v rýchlosť, sx vertikálna vzdialenosť, sy horizontálna vzdialenosť Pitotovej trubice](/images/datasheet/807/HM-220-Air-flow-experimental-plant-products_list_small-gunt-807-zeichnung_einzelheit_2.jpg)
