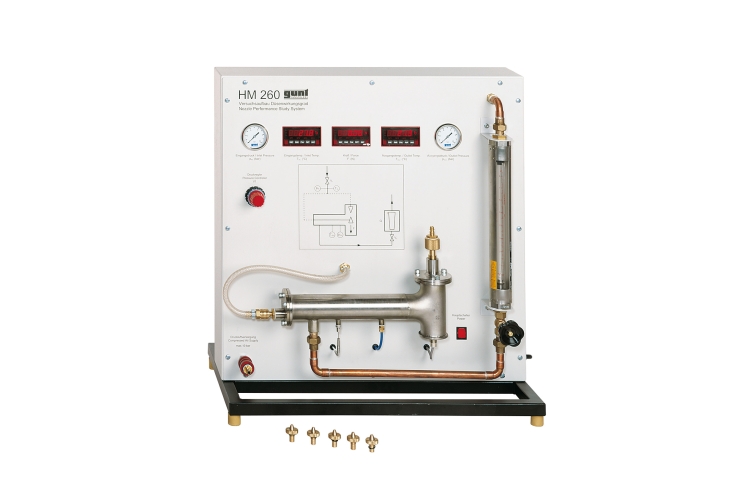

HM 260 Charakteristiky dýz
- určenie kritického tlakového pomeru
- demonštrácia „účinku dusenia“
- určenie rýchlosti prúdenia v najužšom priereze
- meranie reakčnej alebo akčnej sily prúdiacej tekutiny
- určiť účinnosť trysky podľa ťahu
1 experimentálna jednotka
5 trysiek
1 usmerňovacia doska
1 sada inštruktážneho materiálu
- silové účinky v prúde dýzy
- určenie účinnosti trysky
- štyri konvergentno-divergentné dýzy s rôznymi pomermi plôch, jedna konvergentná dýza a jedna usmerňovacia doska
voliteľné
WP 300.09 Laboratórny vozík
Kvapaliny sa v tryskách urýchľujú, pričom tlak klesá. Pri použití stlačiteľných kvapalín (napr. vzduchu) možno týmto procesom dosiahnuť veľmi vysoké rýchlosti, často v nadzvukovej oblasti. Trysky sa používajú v parných turbínach, vo vstrekovacích zariadeniach, v nadzvukových lietadlách a raketách. Nárazové sily alebo ťah (akčná alebo reakčná sila), ktoré sa vyskytujú v kvapaline, sa uvádzajú pri navrhovaní tvaru dýz.
HM 260 ponúka dve experimentálne rozloženia pre dýzy, v ktorých sa berie do úvahy buď vyskytujúca sa akčná sila alebo reakčná sila tekutiny. Merajú sa charakteristiky ako rýchlosť prúdenia a účinnosť trysky. Okrem toho sa demonštruje „efekt dusenia“, kde sa hmotnostný prietok prestane zvyšovať po dosiahnutí kritického tlakového pomeru. Ako stlačiteľná kvapalina sa používa vzduch.
V prvom usporiadaní experimentu na určenie reakčnej sily sa do zariadenia na meranie sily vloží dýza. Zariadenie na meranie sily pozostáva z ohybového nosníka, ktorého deformácia sa meria elektronicky. Tlak vzduchu pred a za dýzou je možné nastaviť. Stlačený vzduch prúdi tryskou a meria sa reakčná sila (ťah) tekutiny.
V druhom usporiadaní experimentu sa usmerňovacia doska vloží do zariadenia na meranie sily a tryska sa umiestni nad usmerňovaciu dosku. Poloha dýzy je nastaviteľná, takže vzdialenosť medzi dýzou a usmerňovačom sa môže meniť. Prúdenie na výstupe z dýzy naráža na usmerňovaciu dosku a akčná sila (nárazová sila) kvapaliny je detekovaná deformáciou ohybového nosníka.
Okrem sily sa zisťujú aj tlaky a hmotnostný prietok. Merajú sa aj teploty, aby sa presne určil hmotnostný prietok. Pre experimenty sú k dispozícii štyri konvergentne-divergentné a jedna konvergentná tryska, ako aj usmerňovacia doska.
Objednávacie číslo: 070.26000
Špecifikácia
- detekovať nárazovú silu alebo ťah na trysku na určenie rýchlosti prúdenia a účinnosti trysky
- usporiadanie experimentu A: meranie reakčnej sily (ťahu) tekutiny na dýze
- usporiadanie experimentu B: meranie akčnej sily kvapaliny na usmerňovacej doske
- prívod vzduchu prispôsobiteľný podľa rozloženia experimentu
- vzdialenosť medzi usmerňovacou doskou a tryskou je možné nastaviť
- regulátor stlačeného vzduchu na nastavenie tlaku za dýzou
- ihlový ventil na prietokomere na nastavenie protitlaku
- meranie reakčnej alebo akčnej sily dýzy deformáciou ohybového lúča
- 5 trysiek s rôznymi obrysmi (4 konvergentné-divergentné, 1 konvergentná) a 1 usmerňovacia doska
- prístroje: manometer a digitálny ukazovateľ teploty pred a za dýzou, ako aj rotameter
Technické dáta
Spotreba vzduchu experimentálnej jednotky
- stlačený vzduch: max. 10 bar
- spotreba vzduchu: cca. 5 g/s
5 trysiek, mosadz
- 4x konvergentný-divergentný
- 1x konvergentný
- priemer, všetky trysky: 2 mm
- dĺžka, divergentné trysky: 3,6 až 15,8 mm
Regulátor stlačeného vzduchu
- rozsah regulácie: 0…8,6bar
Meracie rozsahy
- teplota: 0…100°C
- tlak: 2x 0…10 bar
- hmotnostný prietok: 0,7…8,3 g/s
- sila: 0…2N
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 790x460x810 mm
Hmotnosť: cca. 35 kg
Vyžaduje sa pre prevádzku
stlačený vzduch: min. 6 bar, 2500 l/h
Objednávacie číslo: 070.26000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Stabilný tok stlačiteľných tekutín](/images/wissen_thumbs/174_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/830/HM-260-WP-300.09-Laboratory-trolley-products_list_small-gunt-830-foto_totale.jpg)
![](/images/datasheet/830/HM-260-Characteristics-of-nozzles-products_list_small-gunt-830-foto_totale.jpg)

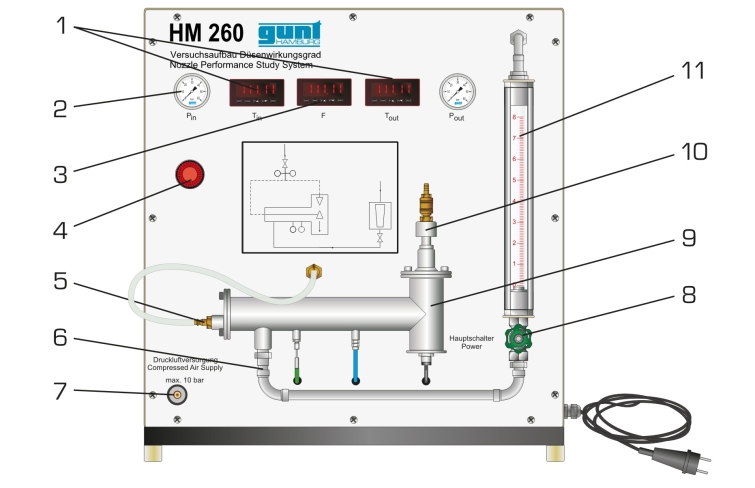

![1 displej teploty, 2 displej tlaku, 3 displej sily, 4 regulátor tlaku, 5 prívod vzduchu, 6 výstup vzduchu, 7 prípojka stlačeného vzduchu, 8 ventil na nastavenie hmotnostného prietoku, 9 meracích úsekov, 10 prívod vzduchu, 11 rotameter](/images/datasheet/830/HM-260-Characteristics-of-nozzles-products_list_small-gunt-830-zeichnung.jpg)

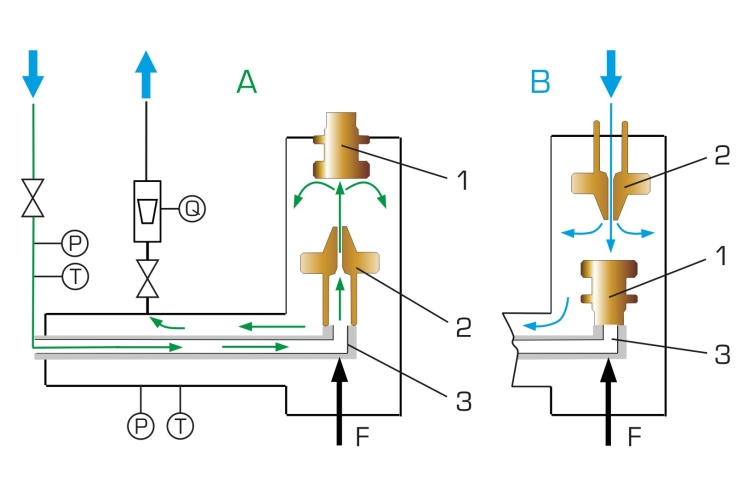

![Usporiadanie experimentu A meranie reakčnej sily (ťahu) a B meranie akčnej sily (nárazová sila): 1 usmerňovacia doska, 2 trysky, 3 sily; T teplota, P tlak, Q prietok, F sila](/images/datasheet/830/HM-260-Characteristics-of-nozzles-products_list_small-gunt-830-zeichnung_einzelheit_1.jpg)

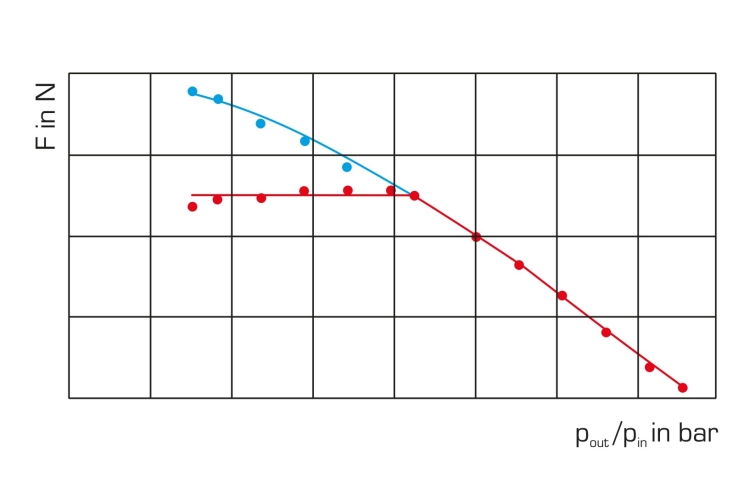

![Reakčná sila (ťah) na dýze modrý celkový ťah, červená sila od hnacej sily (hmotnostný tok*rýchlosť), pomer kritického tlaku vztlak/kolík, sila F](/images/datasheet/830/HM-260-Characteristics-of-nozzles-products_list_small-gunt-830-zeichnung_einzelheit_2.jpg)
