HM 172 Nadzvukový aerodynamický tunel so Schlierenovou optikou
- tlakové krivky v nadzvukových dýzach (Lavalova dýza)
- tlakové krivky a straty v tunelových prietokoch s Mach >1
- pozorovať rázové vlny vo vlečných telesách pomocou Schlierenovej optiky
- určenie Machovho čísla z uhla rázových vĺn
- porovnanie teórie a experimentu
1 nadzvukový aerodynamický tunel
3 steny pre meraciu časť
1 optika Schlieren (dva kusy)
4 vlečné telesá
1 CD so softvérom GUNT + USB kábel
1 ventilátor
1 sada inštruktážneho materiálu
- tlakové krivky a tlakové straty pri podzvukovom a nadzvukovom prúdení
- vymeniteľné steny v meracom úseku pre rýchlosti do 1,8 Mach
- schlieren optika na vizualizáciu Machových čiar a rázových vĺn na vlečných telesách
Podzvukové a nadzvukové toky sa správajú odlišne. Tak napríklad zmenšenie prierezu prúdenia pri podzvukovej rýchlosti spôsobuje zvýšenie rýchlosti a pri nadzvukovej rýchlosti spôsobuje spomalenie rýchlosti. Pochopenie týchto základných javov nadzvukového prúdenia pomáha pri konštrukcii napr. plynových a parných turbín, trysiek alebo rakiet.

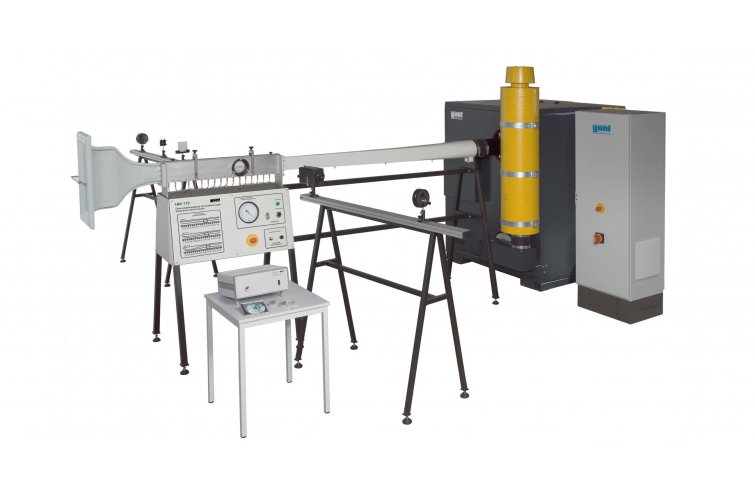

HM 172 je otvorený aerodynamický tunel typu „Eiffel“, ktorý sa používa na štúdium aerodynamických vlastností rôznych aerodynamických telies pri podzvukovom alebo nadzvukovom prúdení.
Ventilátor nasáva vzduch z prostredia cez nadzvukový aerodynamický tunel. Na vstupe vzduchu je umiestnená podzvuková tryska, v ktorej sa nasávaný vzduch zrýchľuje. Starostlivo navrhnutý obrys podzvukovej trysky s integrovaným usmerňovačom prúdenia zaisťuje rovnomerné rozloženie rýchlosti s malými turbulenciami v nasledujúcom meracom úseku. V uzavretej meracej sekcii sa vzduch ďalej zrýchľuje a obteká vlečné teleso (raketa, strela, dvojitý klin a klin). Ďalej v nadzvukovom aerodynamickom tuneli sa prúdenie vzduchu v nadzvukových a podzvukových difúzoroch spomalilo a cez sací filter prichádza do ventilátora. Tu je vzduch stlačený a následne vypustený späť do okolia. Zvukový tlmič na výstupe vzduchu obmedzuje hladinu hluku.
V meracom úseku sa používajú vymeniteľné steny s rôznymi obrysmi na generovanie rýchlostí prúdenia až do Mach 1,8.
Dodávaná optika Schlieren umožňuje priame pozorovanie nadzvukového prúdenia a výsledných rázových frontov. Tlak sa zisťuje pomocou senzorov, prenáša sa priamo do počítača cez USB a tam sa analyzuje pomocou dodaného softvéru. Okrem toho sa tlak zobrazuje na manometri v mieste merania. Nepretržitý spôsob prevádzky znamená, že je k dispozícii dostatok času na pozorovanie a meranie.
Objednávacie číslo: 070.17200
Špecifikácia
- skúmanie tlakových kriviek v nadzvukovom prúdení
- vizualizácia Machových čiar a rázových vĺn pomocou Schlierenovej optiky
- nepretržitá prevádzka, otvorený nadzvukový aerodynamický tunel, princíp nízkeho tlaku
- objemový ventilátor s premenlivou rýchlosťou
- vymeniteľné steny v meracom úseku produkujú rýchlosti až do Mach 1,8
- ťažné telesá: raketa, projektil, dvojitý klin a klin
- manometer na zobrazenie tlaku v meranom bode
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Objemový ventilátor, variabilné otáčky
- odhlučnené, max. 84 dB(A)
- príkon: 55kW
Nadzvukový aerodynamický tunel
- prierez meracej časti: 100x25mm
- vymeniteľné steny pre meraciu časť
- 1x rovný obrys: Ma>1
- 2x Lavalove obrysy: Ma 1,4 a Ma 1,8
optika Schlieren
- halogénová žiarovka s výkonom 50W a 100W
- 2 nastaviteľné parabolické zrkadlá
- nastaviteľná štrbinová membrána
- clona pre optiku Schlieren
Ťahajte telá
- klin, dvojitý klin, projektil, raketa
Odporúčané podmienky prostredia:
40 % rel. vlhkosť pri 25°C
400V, 50Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 3500x810x1720 mm (veterný tunel)
DxŠxV: 1420x1600x1750 mm (ventilátor)
DxŠxV: 1710x580x1450mm (optika Schlieren)
Hmotnosť: cca. 1550 kg (celkovo)
Vyžaduje sa pre prevádzku
Odporúča sa PC s Windows
Objednávacie číslo: 070.17200
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Stabilný tok stlačiteľných tekutín](/images/wissen_thumbs/174_en-GB.jpg)
![HM 172 nadzvukový aerodynamický tunel](/images/wissen_thumbs/112_en-GB.jpg)
![](/images/datasheet/802/HM-172-Supersonic-wind-tunnel-with-Schlieren-optics-products_list_small-gunt-802-foto_totale.jpg)

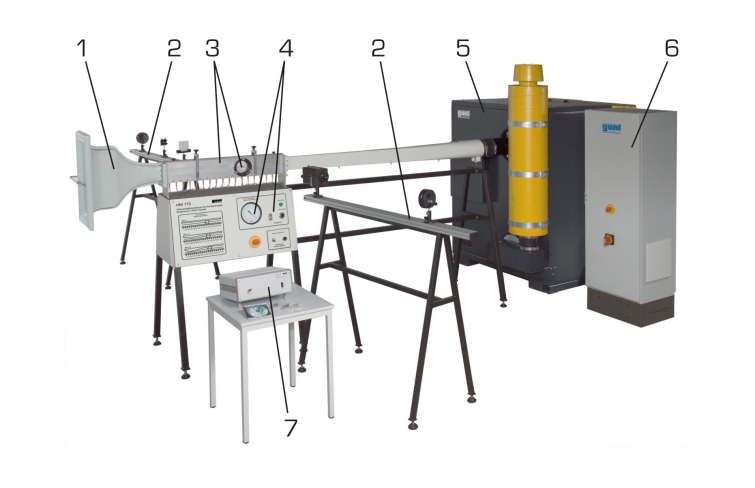

![1 nadzvukový aerodynamický tunel, prívod vzduchu, 2 optiky Schlieren (2 kusy), 3 meracie sekcie s dvomi priezormi, 4 ovládací panel s manometrom, 5 ventilátor, 6 rozvodná skriňa, 7 zber údajov pre tlak](/images/datasheet/802/HM-172-Supersonic-wind-tunnel-with-Schlieren-optics-products_list_small-gunt-802-zeichnung.jpg)

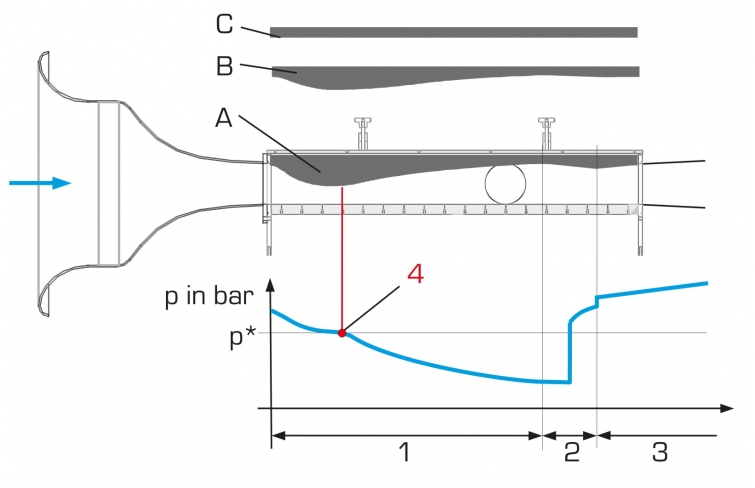

![Meracia sekcia s vymeniteľnými stenami: A Lavalov obrys: Ma 1,8, B Lavalov obrys: Ma 1,4, C rovný obrys: Ma menej ako 1 1 nadzvuková dýza, 2 nadzvukový difúzor, 3 podzvukový difúzor, 4 najužšie miesto v dýze ; p* kritický tlakový pomer, modrá krivka tlaku v meracej časti](/images/datasheet/802/HM-172-Supersonic-wind-tunnel-with-Schlieren-optics-products_list_small-gunt-802-zeichnung_einzelheit_1.jpg)

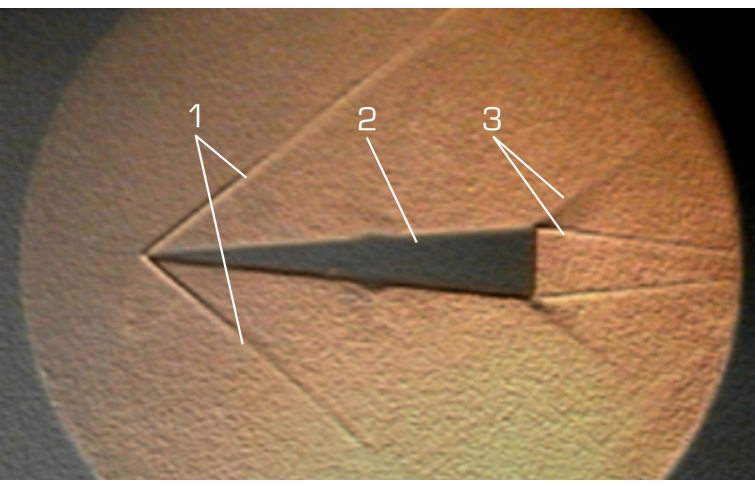

![Záber obrázka Schlieren: 1 mach riadok tvorí čelo tlmiča v tvare kužeľa (Mach kužeľ), 2 telo klinovej brzdy, 3 čelá tlmiča na konci klinu](/images/datasheet/802/HM-172-Supersonic-wind-tunnel-with-Schlieren-optics-products_list_small-gunt-802-zeichnung_einzelheit_2.jpg)
