HM 150.29 Straty energie v potrubných prvkoch
- skúmajte tlakové straty v segmentovom ohybe a ohyboch
- skúmať stratu tlaku pri kontrakcii a zväčšení
- tlaková strata na guľovom ventile a určenie jednoduchej charakteristiky ventilu
1 experimentálna jednotka
1 sada hadíc
1 sada inštruktážneho materiálu
- tlakové straty v rôznych potrubných armatúrach a v guľovom ventile
- presné meranie tlaku cez prstencové komory
- vizualizácia diferenčných tlakov na paneli manometra
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Keď voda preteká potrubným systémom, prietokové odpory spôsobujú tlakové straty na potrubných armatúrach a ventiloch a armatúrach.
Jednotku HM 150.29 je možné použiť na skúmanie a vizualizáciu tlakových strát v potrubných prvkoch. Experimentálna jednotka sa môže použiť na posúdenie toho, ako rôzne geometrie potrubia ovplyvňujú prietok.

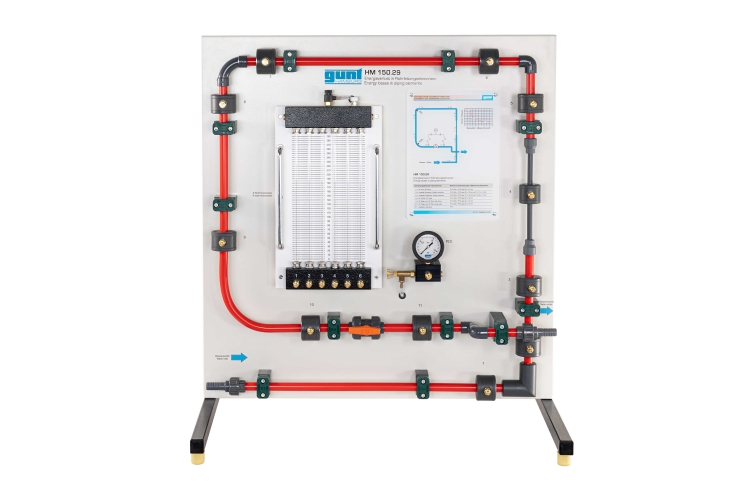

Experimentálna jednotka HM 150.29 pozostáva z potrubnej časti obsahujúcej niekoľko potrubných prvkov s rôznym odporom prúdenia, ako aj zo sťahovacej a zväčšovacej časti. V potrubí je integrovaný aj guľový ventil. Pred a za potrubnými prvkami sú body na meranie tlaku s prstencovými komorami, ktoré zabezpečujú presné meranie tlaku.
Miesta na meranie tlaku je možné pripojiť v pároch k 6 trubicovým manometrom za účelom zistenia tlakovej straty potrubného prvku.
Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15029
Špecifikácia
- vyšetrenie tlakovej straty v prietoku cez potrubné armatúry a v guľovom ventile
- náhla kontrakcia a náhle zväčšenie, ohyb potrubia, ohyb segmentu, uhol potrubia a guľový ventil ako objekty merania
- prstencové komory umožňujú presné meranie tlaku
- 6 trubicových manometrov na zobrazenie tlakov
- Tlakomer s Bourdonovou trubicou na meranie tlaku
- prietok určený základným modulom HM 150
- zásobovanie vodou cez HM 150 alebo cez laboratórny prívod
Technické dáta
Rúrka, PVC
- vnútorný priemer: 17 mm
Potrubné prvky, PVC
Vnútorný priemer: d
- náhla kontrakcia: od d=17 do d=9,2 mm
- náhle zväčšenie: z d=9,2 na d=17mm
- ohyb segmentu: d=17mm, 90°
- uhol potrubia: d=17mm, 90°
- úzky ohyb rúry: d=17mm, r=40mm, 90°
- široký ohyb rúry: d=17mm, r=100mm, 90°
Meracie rozsahy
- tlak:
- 1x 0…1,6 bar
- 6x 0…0,03 bar
Rozmery a hmotnosť
DxŠxV: 840x675x930 mm
Hmotnosť: cca. 28 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15029
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/569/HM-150.29-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-569-foto_totale.jpg)
![](/images/datasheet/569/HM-150.29-Energy-losses-in-piping-elements-products_list_small-gunt-569-foto_totale.jpg)

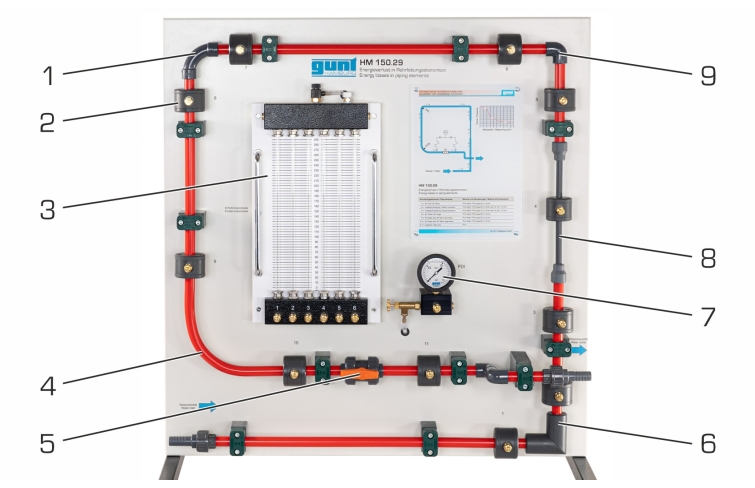

![1 úzky ohyb potrubia, 2 prstencová komora, 3 6 trubicových manometrov, 4 široký ohyb potrubia, 5 guľový ventil, 6 segmentových ohybov, 7 manometer Bourdonovej trubice, 8 kontrakcia/zväčšenie, 9 uhol potrubia](/images/datasheet/569/HM-150.29-Energy-losses-in-piping-elements-products_list_small-gunt-569-zeichnung.jpg)

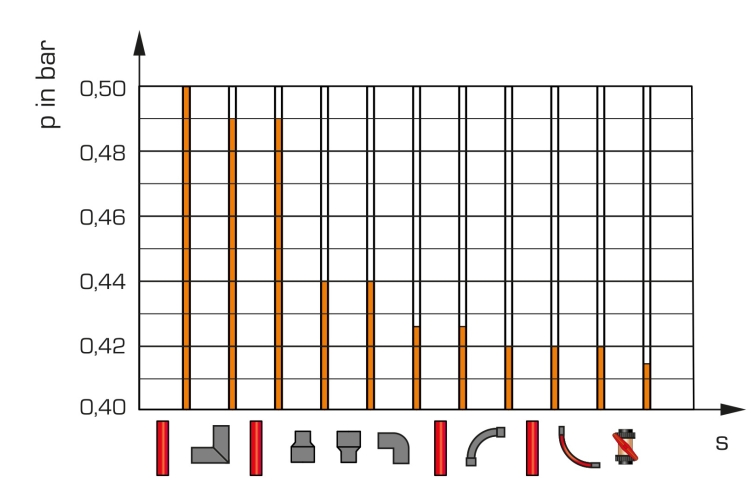

![Vzorové meranie tlakov medzi rôznymi prvkami potrubia pri prietoku 10,3 l/min. p tlak, s súvislý úsek potrubia od vstupu po výstup](/images/datasheet/569/HM-150.29-Energy-losses-in-piping-elements-products_list_small-gunt-569-zeichnung_einzelheit_1.jpg)

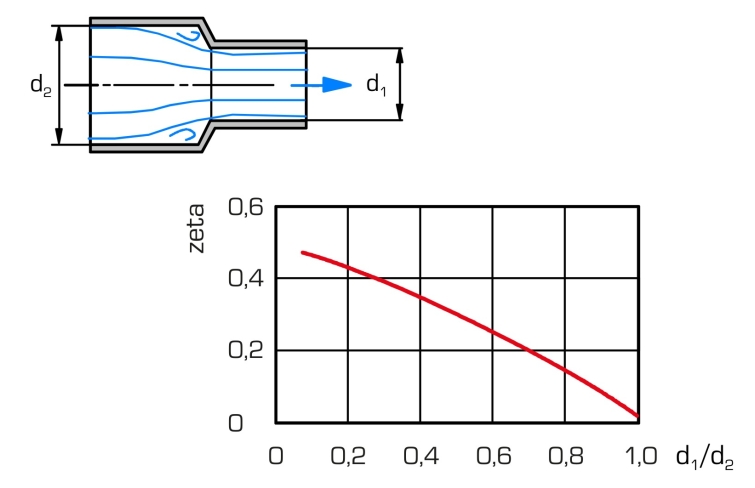

![Znázornenie podmienok prúdenia pri náhlej kontrakcii as tým spojený odporový koeficient zeta; d vnútorný priemer](/images/datasheet/569/HM-150.29-Energy-losses-in-piping-elements-products_list_small-gunt-569-zeichnung_einzelheit_2.jpg)
