HM 120 Straty v potrubných prvkoch
- rôzne metódy merania diferenčného tlaku
- vplyv priemerov rúr, rôznych materiálov a drsnosti povrchu
- vplyv rýchlosti prúdenia
- tlaková strata v ohyboch rúr, uhloch rúr a ohyboch segmentov
- tlakové straty pri zmenách prierezu
- stanovenie koeficientov odporu
- charakteristiky ventilov rôznych ventilov a armatúr
- porovnanie medzi experimentom a výpočtom
1 tréner
1 diferenčný tlakomer
1 sada hadíc
1 sada inštruktážneho materiálu
- skúmanie tlakových strát v potrubných prvkoch
- porovnanie strát v podobných komponentoch
- rôzne typy merania tlaku
voliteľné
HM 130.01 Plastová nádrž s ponorným čerpadlom
V potrubiach, ktorými preteká voda, spôsobuje trenie potrubia a rôzne priehyby tlakové straty, ktoré sa prejavujú ako tlakové straty.
HM 120 umožňuje experimentovanie s tlakovými stratami v potrubiach a rôznych potrubných prvkoch.
Trenažér obsahuje desať potrubných sekcií s rôznymi potrubnými prvkami. Štyri časti potrubia sú rovné a navrhnuté s konštantnou plochou prierezu; líšia sa od seba materiálom a prierezom. Jedna z potrubných sekcií obsahuje tri rôzne typy odklonu toku: ohyb potrubia, uhol potrubia a segmentový ohyb. Dve ďalšie časti potrubia obsahujú rôzne uzatváracie ventily a armatúry s rôznymi odpormi. Charakteristiky otvárania ventilov a armatúr sú stanovené v experimente. Dve ďalšie časti potrubia obsahujú postupné a náhle kontrakcie a rozšírenia. Posledná časť potrubia je navrhnutá ako paralelná, dvojitá.
Na prevádzku je potrebný prívod a odtok vody. Ak má byť trenažér prevádzkovaný ako uzavretý okruh bez pripojenia na verejnú vodovodnú sieť, je možné to urobiť pomocou voliteľnej jednotky HM 130.01 .
Miesta merania tlaku v potrubnom systéme sú navrhnuté ako prstencové komory a sú umiestnené priamo pred a za potrubnými prvkami, čo zaisťuje presné meranie tlaku. Snímače sa pripájajú v pároch k meraču diferenčného tlaku, panelu manometra alebo dvojrúrkovým manometrom, kde je možné odčítať príslušný diferenčný tlak. Prietok sa zobrazuje na rotametri.
Objednávacie číslo: 070.12000
Špecifikácia
- skúmanie tlakových strát v potrubných prvkoch
- desať rôznych častí potrubia
- meranie tlakových strát vo ventiloch, zmeny smeru potrubia, priame potrubia, kontrakcie/zväčšovanie alebo paralelné vedenia
- výber častí potrubia pomocou hadicových spojov s rýchlospojkou
- prevádzka prostredníctvom vodovodnej siete alebo v uzavretom okruhu s HM 130.01
- meranie prietoku rotametrom
- snímač tlaku v prstencových komorách
- meranie diferenčného tlaku diferenčným tlakomerom alebo dvojrúrkovým manometrom alebo 6 trubicovým manometrom
Technické dáta
Rúrkové úseky, dĺžka: 1000 mm
- rovný, Cu, priemer: 18x1mm,
- rovná, pozinkovaná oceľ, priemer: ½”
- rovné, PVC , priemer: 20x1,5mm,
- rovné, PVC , priemer: 32x1,5mm
- úsek so segmentovým ohybom, uholník potrubia, ohyb potrubia
- postupné/náhle zväčšenie priemeru: od 20 do 32 mm
- postupná/náhla kontrakcia v priemere: od 32 do 20 mm
- dvojlinka, PVC , priemer: 20x1,5mm
Meracie rozsahy
- prietok: 0…1600L/h
- Diferenčný tlak:
- diferenčný tlakomer: 0…2000 mbar
- dvojrúrkový manometer: 880 mmWC
- 6 trubicových manometrov: 300 mmWC
Rozmery a hmotnosť
DxŠxV: 2250x760x1800 mm
Hmotnosť: cca. 127 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 070.12000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok v potrubiach a armatúrach](/images/wissen_thumbs/175_en-GB.jpg)
![HM 130.01 Plastová nádrž s ponorným čerpadlom](/images/datasheet/530/HM-120-HM-130.01-Plastic-tank-with-submersible-pump-products_list_small-gunt-530-foto_totale.jpg)

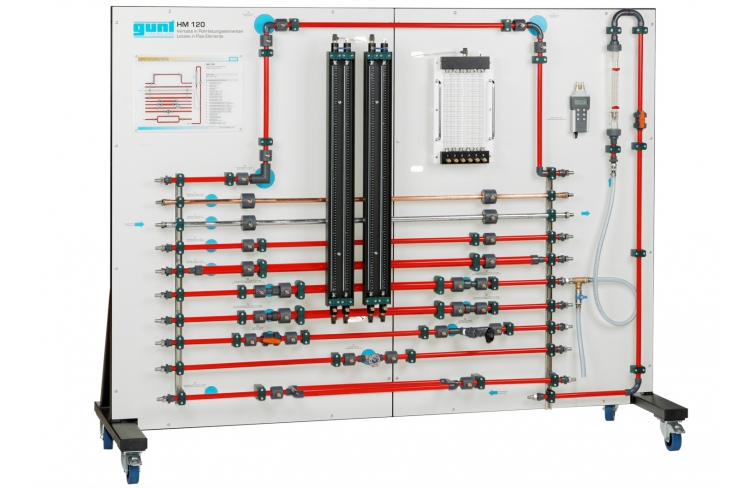

![](/images/datasheet/530/HM-120-Losses-in-pipe-elements-products_list_small-gunt-530-foto_totale.jpg)

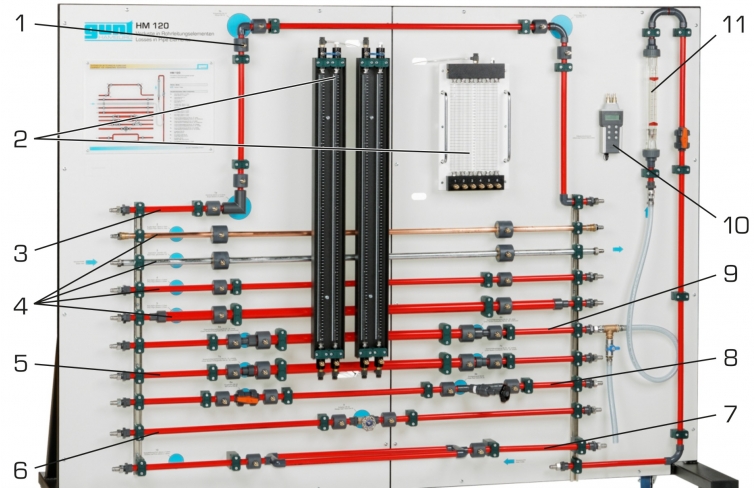

![1 miesto na meranie tlaku, 2 trubicový manometer, 3 rúrkové časti s vychýlením, 4 rovné rúrkové časti, 5 náhla kontrakcia/zväčšenie, 6 posúvač, 7 dvojité vedenie, 8 guľový ventil/uhlový sedlový ventil, 9 postupné sťahovanie/zväčšovanie, 10 diferenciál tlakomer, 11 prietokomer](/images/datasheet/530/HM-120-Losses-in-pipe-elements-products_list_small-gunt-530-zeichnung.jpg)

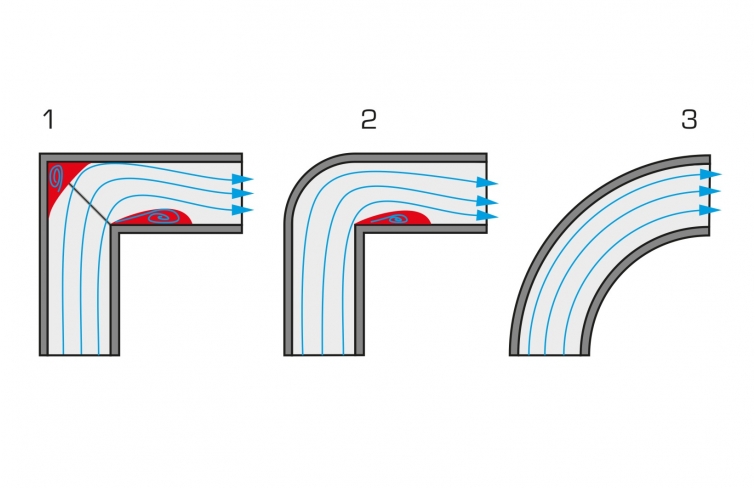

![Schematické znázornenie prietoku cez rôzne tvarovky 1 segmentový oblúk, 2 uholník potrubia, 3 oblúkový oblúk; červená oblasť tvorby vírov](/images/datasheet/530/HM-120-Losses-in-pipe-elements-products_list_small-gunt-530-zeichnung_einzelheit_1.jpg)

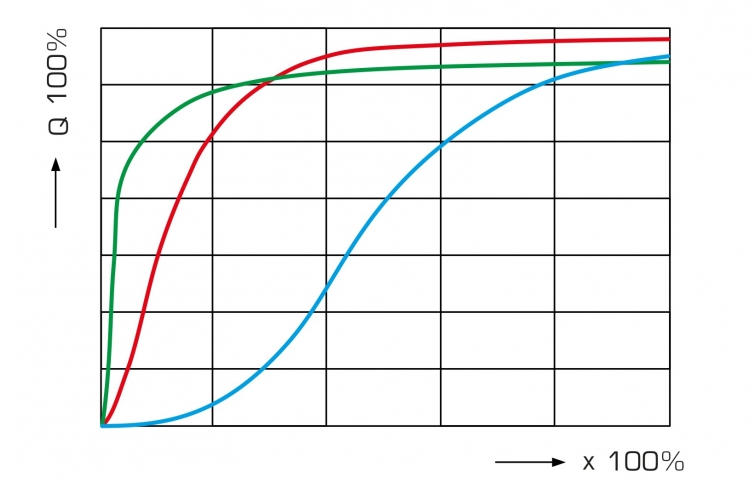

![Kvalitatívna charakteristika ventilov pre uzatváracie ventily a armatúry: zelená: ventil s uhlovým sedlom, červená: posúvač, modrá: guľový ventil; Q prietok, x stav otvorenia](/images/datasheet/530/HM-120-Losses-in-pipe-elements-products_list_small-gunt-530-zeichnung_einzelheit_2.jpg)
