HL 103 Inštalačná technológia: straty v ohyboch potrubí

HL 103 Inštalačná technológia: straty v ohyboch potrubí

  • meranie prietoku
  • meranie diferenčného tlaku
  • vplyv prúdenia a drsnosti povrchu
  • vplyv rýchlosti prúdenia
  • vplyv zmien smeru potrubia

1 tréner
1 diferenčný tlakomer
1 sada spojovacích hadíc
1 sada inštruktážneho materiálu

  • prietokové odpory v potrubiach
  • meracie úseky s rôznymi materiálmi a priehybmi

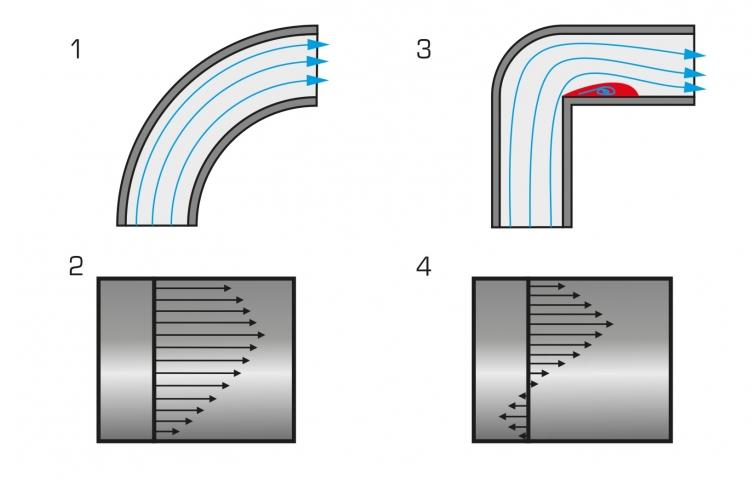

Okrem tlakových strát v dôsledku trenia potrubia zažívajú potrubia, cez ktoré preteká voda, tlakové straty pri zmenách smeru potrubia. V praxi sa v potrubných sieťach využívajú rôzne zmeny smeru potrubia s rôznou geometriou.

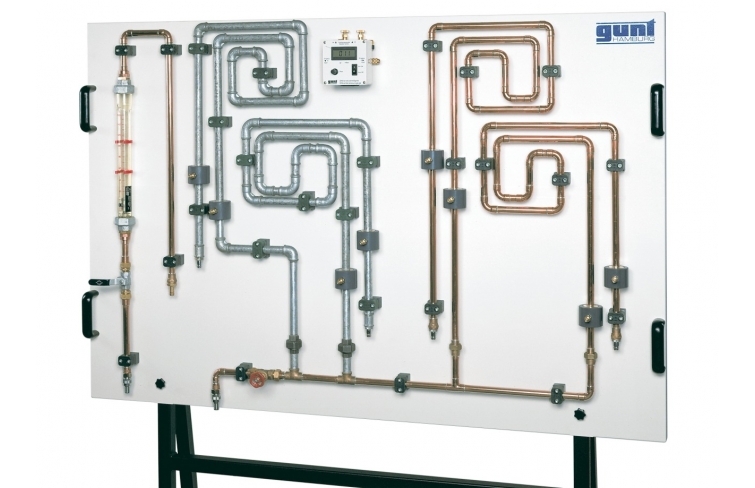

HL 103 možno použiť na skúmanie toho, ako rôzne zmeny smeru potrubia z rôznych materiálov ovplyvňujú tok potrubia. Použité potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike. Priehľadný panel je namontovaný na pevnom, pohyblivom ráme.

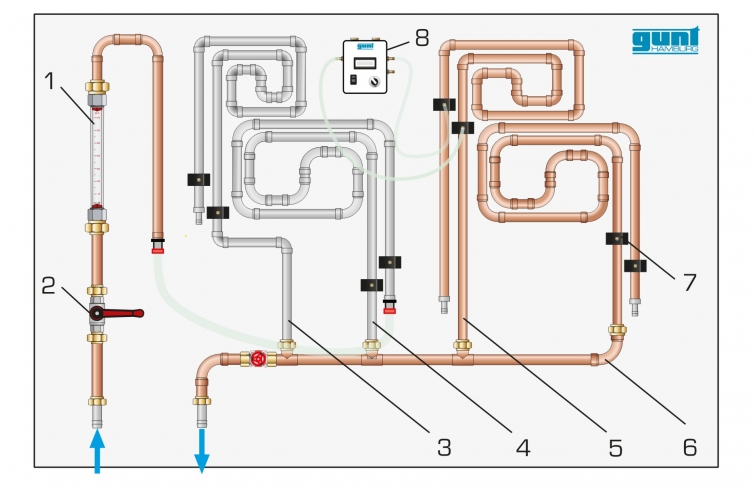

Trenažér sa skladá zo štyroch rúrkových prvkov s desiatimi ohybmi, z ktorých každý má rovnakú dĺžku rúrky. Dva meracie úseky majú rôzne polomery a sú vyrobené z rôznych materiálov. Hadica spája požadovanú meraciu časť. Prietok sa nastavuje pomocou ventilov na prítoku a spiatočke a odčítava sa na rotametri.

Miesta na meranie tlaku v potrubnom systéme sú riešené ako prstencové komory a sú umiestnené medzi začiatkom a koncom meracích úsekov, čo zaisťuje presné meranie tlaku. Snímače sú pripojené v pároch k meraču diferenčného tlaku a príslušný diferenčný tlak sa zobrazuje na displeji.

Objednávacie číslo: 065.10300

Špecifikácia
  1. vyšetrenie tlakovej straty na potrubných prvkoch s rôznymi zmenami smeru potrubia a materiálov
  2. potrubné prvky sú komerčne štandardné komponenty vo vykurovacej a sanitárnej technike
  3. priehľadný panel namontovaný na pevnom, pohyblivom ráme
  4. jednoduchý výber meraných úsekov pomocou hadicovej prípojky s rýchlospojkami
  5. prietok je možné nastaviť pomocou ventilov
  6. meranie prietoku pomocou rotametra
  7. meranie diferenčného tlaku cez diferenčný tlakomer s displejom
Technické dáta

Meracie úseky, dĺžka: 2300 mm

  • časť rúry 1: oceľ, priemer: 1/2”, uhol rúry 90°
  • časť rúry 2: oceľ, priemer: 1/2”, ohyb rúry 90°
  • časť rúry 3: meď, priemer: 18x1mm, uhol rúry 90°
  • časť rúry 4: meď, priemer: 18x1mm, ohyb rúry 90°


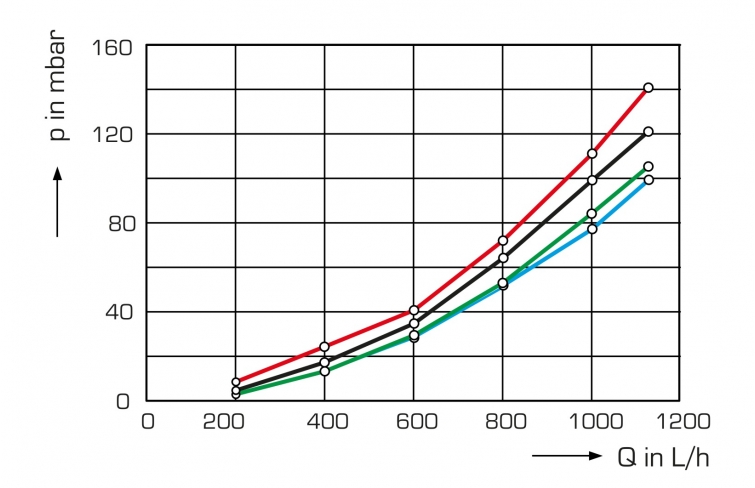

Meracie rozsahy
  • prietok: 150…1600L/h
  • diferenčný tlak: ±350 mbar
Rozmery a hmotnosť

DxŠxV: 1650x700x1850 mm
Hmotnosť: cca. 100 kg

Vyžaduje sa pre prevádzku

pripojenie vody na 170 0L/h, odtok

Objednávacie číslo: 065.10300

Vedomosti
Základy mechaniky tekutín: Webový prehľad E-Learn Odkaz
Základné znalosti
Prietok v potrubiach a tvarovkách Pdf
Návrh laboratória
Návrh inštalatérskeho laboratória Pdf
HL 103

Objednávacie číslo: 065.10300
