HM 160 Experimentálny žľab veľkosti 86x300mm
- spolu s voliteľnými modelmi
- rovnomerný a nerovnomerný výboj
- prietokové vzorce
- prietokový prechod (hydraulický skok)
- rozptyl energie (hydraulický skok, utišovacia nádrž)
- tok cez riadiace štruktúry:
prehrádzky (ostré, široké, guľatiny), vypúšťanie pod vrátami - žľaby na meranie prietoku
- lokálne straty v dôsledku prekážok
- prechodné prúdenie: vlny
- vibračné pilóty
- transport sedimentov
1 experimentálny žľab
1 sada inštruktážneho materiálu
- základné princípy toku s otvoreným kanálom
- experimentálna časť s priehľadnými bočnými stenami, k dispozícii dĺžky 2,5 m a 5 m
- homogénny prietok cez starostlivo navrhnutý vstupný prvok
- modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
voliteľné
Kontrolné štruktúry
HM 160,29 Stavidlo
HM 160,40 Brána radiálna
HM 160,30 Súprava tanierových prepadov, štyri typy
HM 160,31 Široká hrebeňová hať
Hať HM 160,33 Hráz
TK 160,36 Hať sifón
Hať HM 160,34 Ogee s meraním tlaku
Hať HM 160,32 Ogee s dvoma haťovými výpustmi
HM 160,35 Prvky na rozptyl energie
Zmena prierezu
HM 160,44 Parapet
HM 160,45 Priepust
HM 160,46 Sada mól, sedem profilov
HM 160,77 Žľabové dno s kamienkami
Žľaby na meranie prietoku
HM 160,51 Venturiho žľab
Ďalšie experimenty
HM 160.41 generátor vĺn
HM 160,80 Súprava pláží
HM 160,61 Vibračné pilóty
HM 160,72 Lapač sedimentov
HM 160,73 Privádzač sedimentov
Meracie prístroje
HM 160,52 Hladinomer
HM 160,91 Digitálny hladinomer
HM 160,64 Rýchlomer
HM 160,50 Pitostatická trubica
HM 160,53 Desať trubicových manometrov
Ostatné príslušenstvo
HM 160.10 Predlžovací prvok experimentálneho žľabu
HM 160.19 UV systém na dezinfekciu
Hydraulické inžinierstvo sa okrem iného zaoberá umelými vodnými cestami, reguláciou riek a hrádzami. Použitím experimentálnych žľabov v laboratóriu je možné naučiť potrebné základné princípy.
Experimentálny žľab HM 160 má uzavretý vodný okruh. Prierez experimentálneho rezu je 86x300 mm. Skúšobná časť je dlhá 2,5 m a možno ju zväčšiť na 5 m pomocou predlžovacieho prvku HM 160.10 . Bočné steny experimentálnej časti sú vyrobené z tvrdeného skla, čo umožňuje vynikajúce pozorovanie experimentov. Všetky komponenty, ktoré prichádzajú do styku s vodou, sú vyrobené z materiálov odolných voči korózii (nehrdzavejúca oceľ, sklom vystužený plast). Vstupný prvok je navrhnutý tak, aby prúdenie vstupovalo do experimentálnej časti s veľmi malou turbulenciou.
Sklon experimentálneho žľabu možno jemne nastaviť, aby sa umožnila simulácia sklonu a aby sa vytvoril rovnomerný prietok pri konštantnej hĺbke vypúšťania.
Široký výber modelov, ako sú hrádze, hrádze, prietokomery alebo generátor vĺn, sú k dispozícii ako príslušenstvo a zabezpečujú komplexný program experimentov. Väčšina modelov je rýchlo a bezpečne priskrutkovaná k spodnej časti experimentálnej časti.
Objednávacie číslo: 070.16000
Špecifikácia
- základné princípy toku s otvoreným kanálom
- experimentálny žľab s experimentálnou sekciou, vstupným a výstupným prvkom a uzavretým vodným okruhom
- dĺžka pokusného úseku 2,5m alebo 5m (s predlžovacím prvkom HM 160.10 )
- plynulo nastaviteľný sklon experimentálnej časti
- experimentálna časť s 10 rovnomerne rozmiestnenými závitovými otvormi na dne na inštaláciu modelov alebo na meranie hladiny vody pomocou tlaku
- bočné steny experimentálnej časti sú vyrobené z tvrdeného skla pre vynikajúce pozorovanie experimentov
- všetky povrchy prichádzajúce do styku s vodou sú vyrobené z materiálov odolných voči korózii
- prietokovo optimalizovaný vstupný prvok pre vstup s nízkou turbulenciou do experimentálnej časti
- uzavretý vodný okruh s nádržou na vodu, čerpadlom, rotametrom a manuálnym nastavením prietoku
- modely zo všetkých oblastí hydraulického inžinierstva dostupné ako príslušenstvo
Technické dáta
Experimentálna sekcia
- dĺžka: 2,5m alebo 5m (s 1x HM 160,10 )
- prietokový prierez ŠxV: 86x300mm
- nastavenie sklonu: -0,5…+3%
Nádrž: 280L
Pumpa
- príkon: 0,75kW
- max. prietok: 15m 3 /h
- max. hlava: 21m
Meracie rozsahy
- prietok: 0…10 m 3 /h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 4350x700x1350mm (experimentálna časť 2,5m)
Hmotnosť: cca. 244 kg
Objednávacie číslo: 070.16000
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok s otvoreným kanálom](/images/wissen_thumbs/213_en-GB.jpg)
![HM 160 Experimentálny žľab 86x300 mm](/images/wissen_thumbs/107_en-GB.jpg)
![Experimentálne žľaby](/images/wissen_thumbs/353_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![HM 160,29 Stavidlo](/images/datasheet/595/HM-160-HM-160.29-Sluice-gate-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,40 Radiálna brána](/images/datasheet/595/HM-160-HM-160.40-Radial-gate-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,30 Súprava tanierových prepadov, štyri typy](/images/datasheet/595/HM-160-HM-160.30-Set-of-plate-weirs-four-types-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,31 Široká hrebeňová hať](/images/datasheet/595/HM-160-HM-160.31-Broad-crested-weir-products_list_small-gunt-595-foto_totale.jpg)
![Hať HM 160,33 Hráz](/images/datasheet/595/HM-160-HM-160.33-Crump-weir-products_list_small-gunt-595-foto_totale.jpg)
![Hať HM 160,36 Sifón](/images/datasheet/595/HM-160-HM-160.36-Siphon-weir-products_list_small-gunt-595-foto_totale.jpg)
![Hať HM 160,34 Ogee s hrebeňom s meraním tlaku](/images/datasheet/595/HM-160-HM-160.34-Ogee-crested-weir-with-pressure-measurement-products_list_small-gunt-595-foto_totale.jpg)
![Hať HM 160,32 Ogee s dvoma výpustmi](/images/datasheet/595/HM-160-HM-160.32-Ogee-crested-weir-with-two-weir-outlets-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,35 Prvky na rozptyl energie](/images/datasheet/595/HM-160-HM-160.35-Elements-for-energy-dissipation-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,44 parapet](/images/datasheet/595/HM-160-HM-160.44-Sill-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,45 Priepust](/images/datasheet/595/HM-160-HM-160.45-Culvert-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,46 Sada mól, sedem profilov](/images/datasheet/595/HM-160-HM-160.46-Set-of-piers-seven-profiles-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,77 Žľabové dno s kamienkami](/images/datasheet/595/HM-160-HM-160.77-Flume-bottom-with-pebble-stones-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,51 Venturiho žľab](/images/datasheet/595/HM-160-HM-160.51-Venturi-flume-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,41 generátor vĺn](/images/datasheet/595/HM-160-HM-160.41-Wave-generator-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,80 Sada pláží](/images/datasheet/595/HM-160-HM-160.80-Set-of-beaches-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,61 Vibračné pilóty](/images/datasheet/595/HM-160-HM-160.61-Vibrating-piles-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,72 Lapač sedimentov](/images/datasheet/595/HM-160-HM-160.72-Sediment-trap-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,73 Privádzač sedimentov](/images/datasheet/595/HM-160-HM-160.73-Sediment-feeder-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,52 hladinomer](/images/datasheet/595/HM-160-HM-160.52-Level-gauge-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,91 digitálny hladinomer](/images/datasheet/595/HM-160-HM-160.91-Digital-level-gauge-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,64 Rýchlomer](/images/datasheet/595/HM-160-HM-160.64-Velocity-meter-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,50 pitotstatická trubica](/images/datasheet/595/HM-160-HM-160.50-Pitotstatic-tube-products_list_small-gunt-595-foto_totale.jpg)
![HM 160,53 Desať trubicových manometrov](/images/datasheet/595/HM-160-HM-160.53-Ten-tube-manometers-products_list_small-gunt-595-foto_totale.jpg)
![HM 160.10 Predlžovací prvok experimentálneho žľabu](/images/datasheet/595/HM-160-HM-160.10-Extension-element-of-the-experimental-flume-products_list_small-gunt-595-foto_totale.jpg)
![HM 160.19 UV systém na dezinfekciu](/images/datasheet/595/HM-160-HM-160.19-UV-system-for-disinfection-products_list_small-gunt-595-foto_totale.jpg)

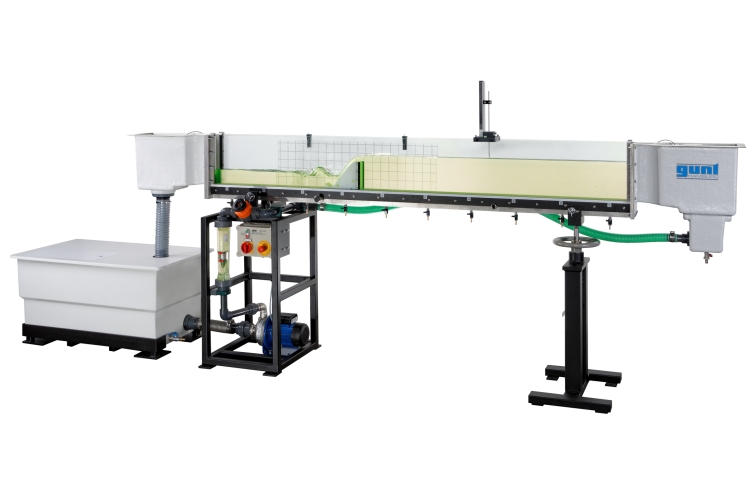

![Na obrázku je HM 160 spolu s haťou HM 160,32 a hladinomerom HM 160,52](/images/datasheet/595/HM-160-Experimental-flume-86x300mm-products_list_small-gunt-595-foto_totale.jpg)

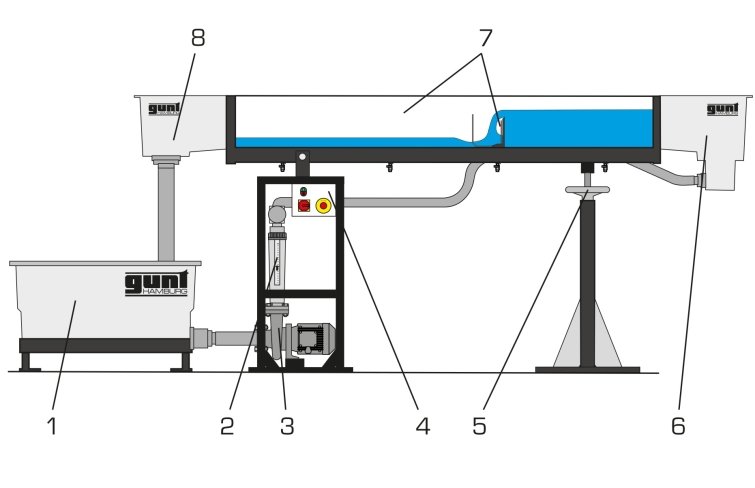

![1 nádrž na vodu, 2 prietokomery, 3 čerpadlá, 4 spínacia skrinka, 5 nastavenie sklonu, 6 vtokových elementov, 7 experimentálnych sekcií s doskovým prepadom HM 160,30, 8 výstupných elementov](/images/datasheet/595/HM-160-Experimental-flume-86x300mm-products_list_small-gunt-595-zeichnung.jpg)

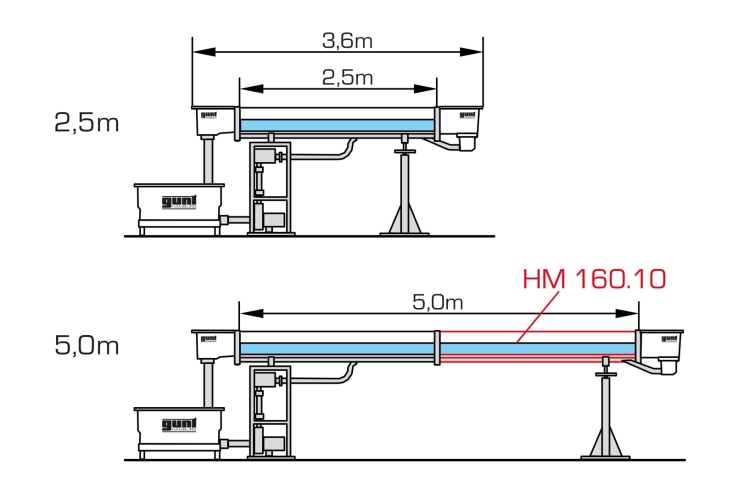

![HM 160 s dvoma experimentálnymi časťami rôznych dĺžok (2,5 m alebo 5 m). Vo verzii 5m je potrebný predlžovací prvok HM 160.10.](/images/datasheet/595/HM-160-Experimental-flume-86x300mm-products_list_small-gunt-595-zeichnung_einzelheit_1.jpg)

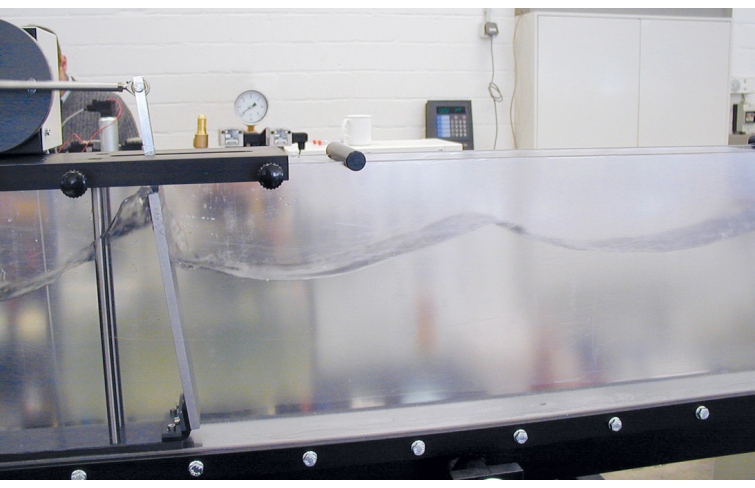

![Generátor vĺn HM 160.41 generuje vlny v experimentálnom kanáli](/images/datasheet/595/HM-160-Experimental-flume-86x300mm-products_list_small-gunt-595-zeichnung_einzelheit_2.jpg)
