HM 150.03 Doskové hate pre HM 150
- voľný prepad pri ostrej hrebene
- doskové prepady ako meracie prepady
- stanovenie koeficientu vypúšťania
- porovnanie meracích prepadov (Rehbock, Thomson)
- určenie výtoku
- porovnanie teoretického a nameraného výboja
2 priehradové dosky
1 hladinomer
1 sada inštruktážneho materiálu
- pretekajú cez ostré prehrádzky
- typické meracie prehrádky: Thomsonova a Rehbockova
požadovaný
HM 150 Základný modul pre experimenty v mechanike tekutín
Hať s ostrými hrebeňmi sú typom riadiacej konštrukcie, ktorá definovaným spôsobom prehradzuje otvorený kanál. Často sa používajú na určenie vypúšťania otvoreného kanála.
HM 150.03 obsahuje dve rôzne doskové prehrádzky ako prehrádzky s ostrými hrebeňmi. Dve prehrádzky sú typické meračské prehrádzky s definovanými prehrádzkovými otvormi: na Thomsonovej hrádzi je otvor trojuholníkový; na haťi Rehbock je pravouhlá.
Hrádze sú inštalované a priskrutkované na miesto do základného modulu HM 150 . Hať možno nainštalovať a vymeniť rýchlo a jednoducho.
Voda z malého experimentálneho žľabu v HM 150 preteká cez skúmanú hať. Súčasťou dodávky je hladinomer na detekciu hlavice. Na stanovenie výtoku slúži hlavica, ktorá sa následne porovnáva s nameranými hodnotami z HM 150 .
Objednávacie číslo: 070.15003
Špecifikácia
- meranie prietoku v otvorených kanáloch pomocou 2 meracích prepadov
- meracích prehrádzok pre inštaláciu do pokusného žľabu HM 150
- Thomsonova hať s V-profilom
- Hať Rehbock s obdĺžnikovým profilom
- hladinomer so stupnicou na určenie dopravnej výšky
- hladinomer môže byť umiestnený kdekoľvek pozdĺž experimentálneho žľabu
Technické dáta
Weirs
- materiál: nerezová oceľ
- samotesniace
- obdĺžnikový profil
- DxŠ sekcie: 60mm
- V-profil
- uhol rezu: 90°
- výška sekcie: 60 mm
Meracie rozsahy
- hlava: 0…200 mm
Rozmery a hmotnosť
DxŠxV: 230x190x2mm (hrádzové dosky)
DxŠxV: 290x190x290mm (hladina)
Celková hmotnosť: cca. 4 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý vodný okruh)
Objednávacie číslo: 070.15003
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Prietok s otvoreným kanálom](/images/wissen_thumbs/213_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/550/HM-150.03-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-550-foto_totale.jpg)

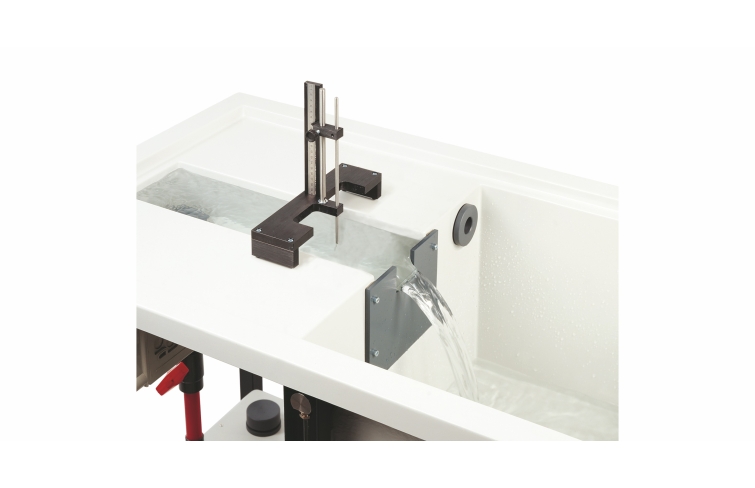

![Obrázok zobrazuje prepad Rehbock začlenený do základného modulu HM 150.](/images/datasheet/550/HM-150.03-Plate-weirs-for-HM-150-products_list_small-gunt-550-foto_totale.jpg)

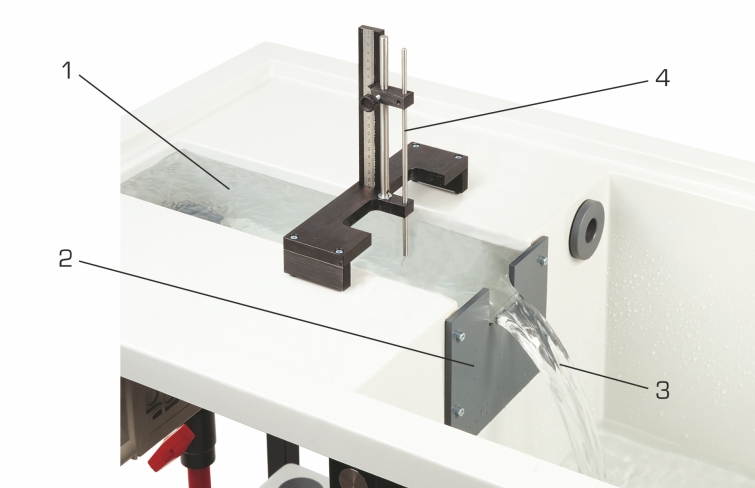

![1 experimentálny žľab z HM 150, 2 prehrádzky Rehbock, 3 príkrovy, 4 hladinomer](/images/datasheet/550/HM-150.03-Plate-weirs-for-HM-150-products_list_small-gunt-550-zeichnung.jpg)

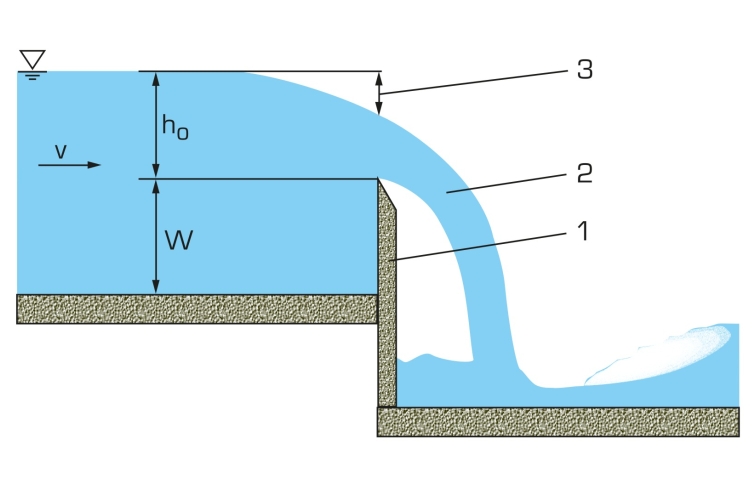

![Voľný prepad na platovej prehrádzke: 1 platňová prehrádzka, 2 príkrov, 3 sťahovanie; v rýchlosť prúdenia, výška spádu, W výška prehrádzky](/images/datasheet/550/HM-150.03-Plate-weirs-for-HM-150-products_list_small-gunt-550-zeichnung_einzelheit_1.jpg)

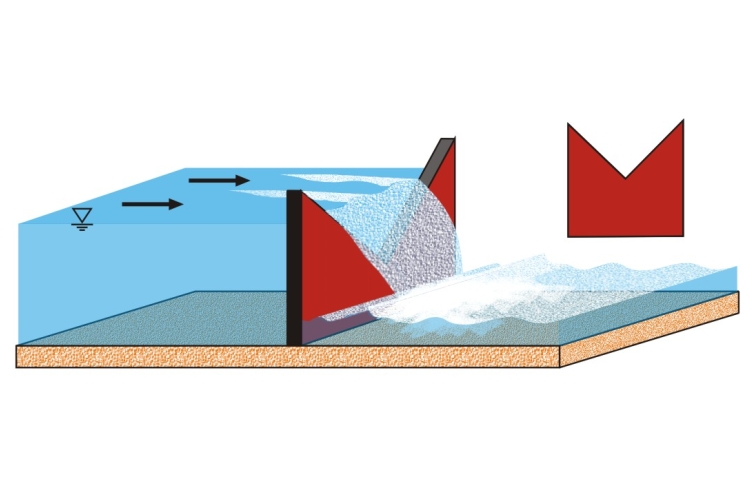

![Pretekanie cez trojuholníkovú hrádzu podľa Thomsona](/images/datasheet/550/HM-150.03-Plate-weirs-for-HM-150-products_list_small-gunt-550-zeichnung_einzelheit_2.jpg)
