ET 270 Prevodník energie vĺn, OWC

konfigurovateľný generátor vĺn
turbínová jednotka s Wellsovou turbínou a elektrickým generátorom
Softvér GUNT na obsluhu, zber dát a vizualizáciu výsledkov meraní

oboznámenie sa s princípmi činnosti meniča energie vĺn
pochopenie tvorby energie z pohybu vĺn
meranie pohybov vĺn
oboznámenie sa s návrhom a prevádzkou Wellsovej turbíny
optimalizácia prevádzkového správania

1 pokusná rastlina
1 sada príslušenstva
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

Meniče energie vĺn využívajú energiu z nepretržitých pohybov vĺn na výrobu elektrickej energie šetrnú k životnému prostrediu. Môžu dodávať elektrickú energiu pozdĺž pobrežia, najmä do vzdialených miest. Štrukturálne sa dajú ľahko integrovať do krtkov, prístavných múrov a systémov ochrany pobrežia.

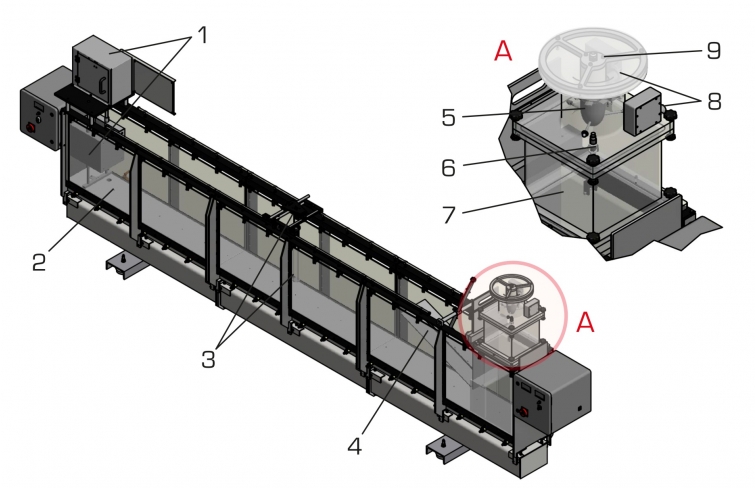

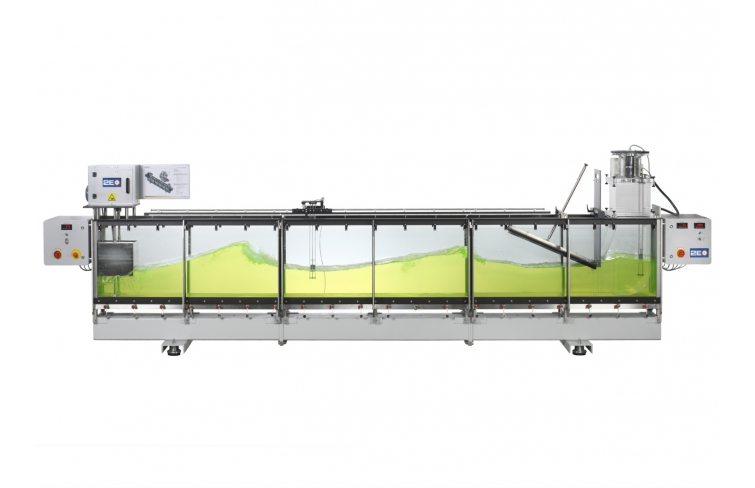

ET 270 je menič energie vĺn v laboratóriu, ktorý pozostáva z generátora vĺn, žľabu vĺn a meniča energie vĺn OWC s turbínovou jednotkou.

Na vytváranie vĺn v vlnovom toku sa posúvač pohybuje nahor a nadol pomocou nastaviteľného kľukového pohonu. Výška vĺn sa mení zmenou zdvihu premiestňovača. Rýchlosť motora určuje frekvenciu vĺn. Na konci vlnobitia vedie usmerňovacia doska vlny do meniča energie vĺn.

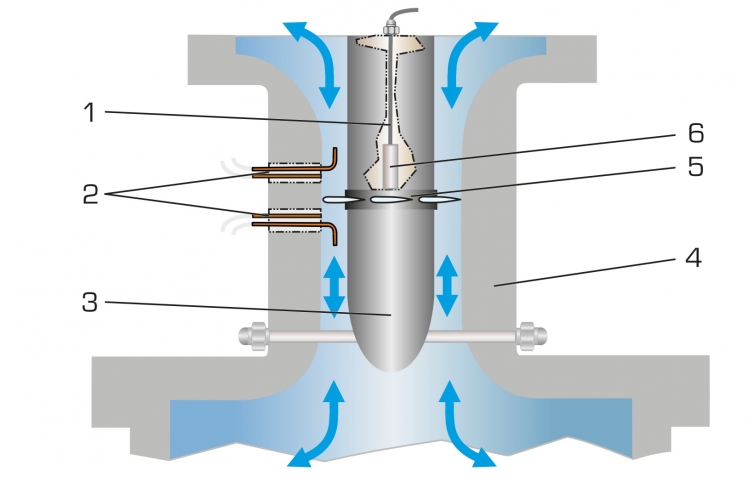

Konvertor energie vlny OWC pozostáva z komory a turbínovej jednotky. Iniciovaný, nepretržitý pohyb vĺn vytvára v komore oscilujúci vodný stĺpec ( OWC ), ktorý spôsobuje pohyb vzduchovej hmoty nad ním. Takto vytvorený prúd vzduchu poháňa Wellsovu turbínu. Wellsove turbíny pracujú nezávisle od smeru s ohľadom na prítok: energia prúdenia sa premieňa pri pohybe vzduchu nahor aj nadol.

Jednosmerný motor je pripojený k turbíne a používa sa na spustenie turbíny. Po dosiahnutí nastavenej rýchlosti potom funguje ako generátor a vyrába elektrinu.

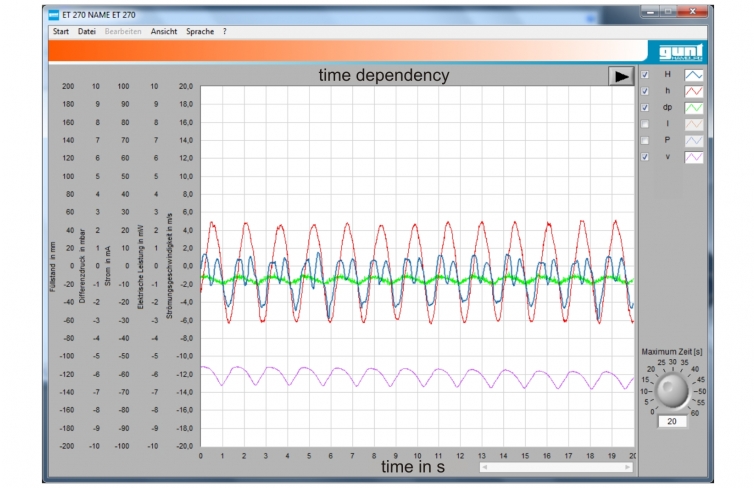

Hladinu vody a tým aj výšku vlny je možné merať pozdĺž vlnobitia pomocou pohyblivého vlnomerača so snímačom hladiny. Vo vnútri komory je ďalšie zariadenie so snímačom hladiny slúžiace na meranie pohybu vodného stĺpca. Body merania tlaku v skrini turbíny slúžia na určenie rýchlosti prúdenia pohybu vzduchu. Namerané hodnoty je možné odčítať na digitálnych displejoch. Zároveň je možné namerané hodnoty prenášať aj priamo do PC cez USB . Softvér na zber údajov je súčasťou dodávky.

Objednávacie číslo: 061.27000

Špecifikácia

menič energie vĺn pozostávajúci z: generátora vĺn, žľabu vĺn a meniča energie vĺn
generátor vĺn s riadiacou jednotkou, AC motor s nastaviteľnou frekvenciou a nastaviteľným zdvihom premiestňovača
pohyblivý prístroj na meranie vĺn so snímačom hladiny na meranie výšky vlny
usmerňovacia doska na vedenie vlny do komory
menič energie vĺn s oscilujúcim vodným stĺpcom, komorou a turbínovou jednotkou
turbínová jednotka s rotorom a generátorom
body merania tlaku na určenie rýchlosti prúdenia v turbíne
záťaž turbíny: Jednosmerný motor na rozbeh turbíny, pri dosiahnutí cieľových otáčok sa prepne na generátor na výrobu elektriny
možnosť manuálneho ovládania zariadenia cez spínacie skrinky alebo digitálneho ovládania cez softvér GUNT
Softvér GUNT na zber dát cez USB pod Windows 10
