Výkon veterných elektrární závisí od mechanických a elektrických komponentov a od účinného riadiaceho systému turbíny. Preto je nevyhnutné, aby bol známy vplyv efektívnych parametrov za všetkých relevantných prevádzkových podmienok.

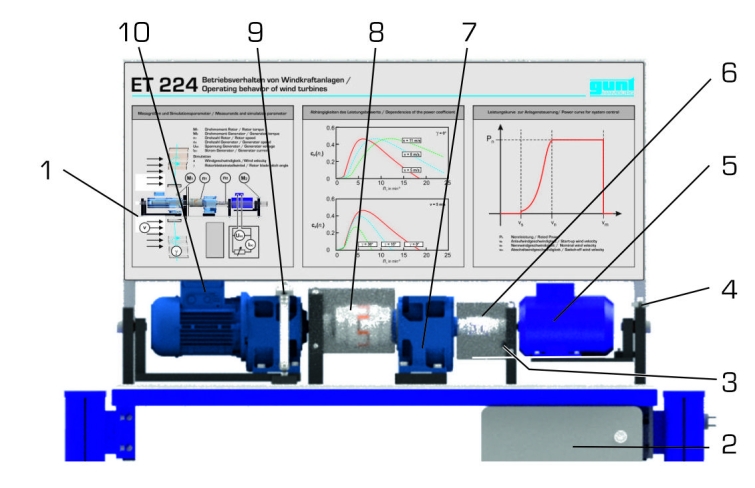

ET 224 sa zameriava na komponenty veternej hnacej sústavy. Pre lepšie pochopenie sú hlavné parametre turbíny študované v experimentoch so simulovanými charakteristikami. Motor s nastaviteľnou rýchlosťou simuluje typický pomaly sa otáčajúci veterný rotor s vysokým krútiacim momentom. Medzi pomaly sa otáčajúcou stranou pohonu a stranou rýchlo sa otáčajúceho generátora je umiestnené trojstupňové čelné ozubené koleso. Trojfázový synchrónny generátor s usmerňovačom premieňa mechanickú energiu na elektrickú energiu. Elektrická energia sa prenáša na elektronickú záťaž. Túto elektronickú záťaž je možné ovládať priamo alebo prostredníctvom simulačného modulu v dodávanom softvéri GUNT .

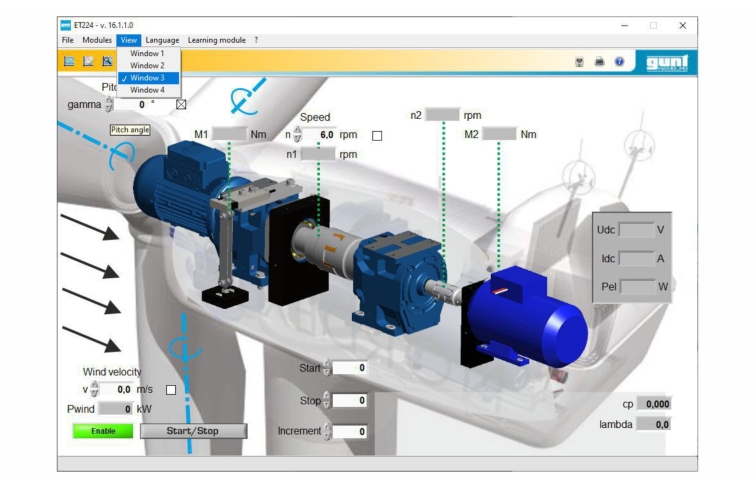

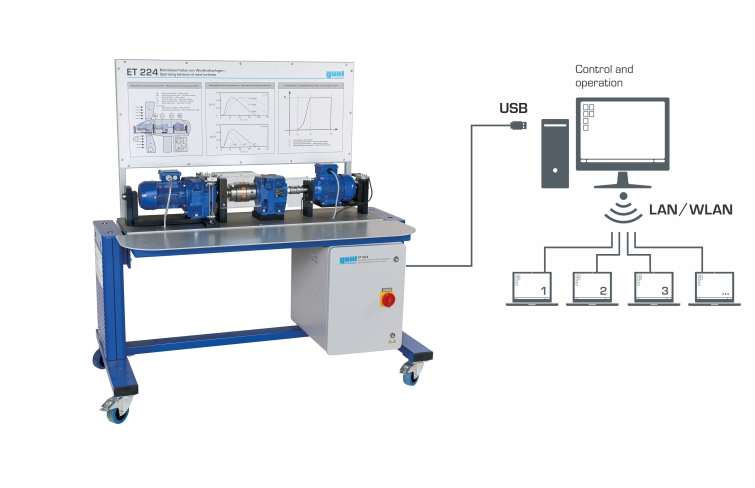

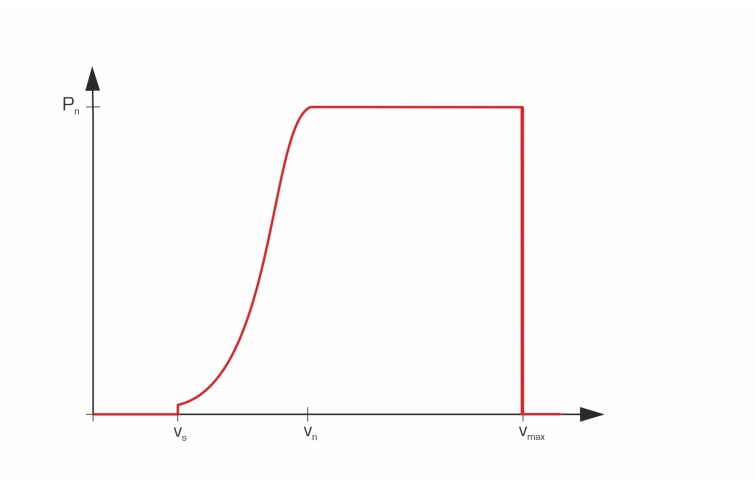

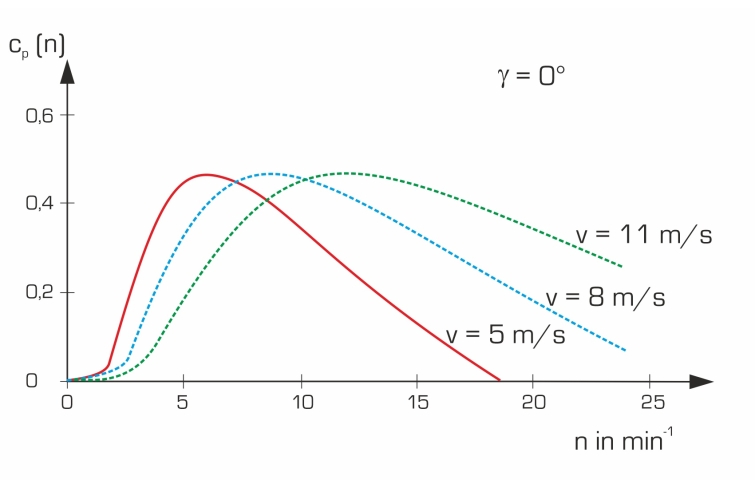

Obsluha a ovládanie sa vykonáva pomocou PC (nie je súčasťou dodávky) pripojeného cez USB rozhranie. Pomocou softvéru GUNT sa skúmajú simulované charakteristické diagramy veterného rotora ako funkcia rýchlosti vetra a uhla listov rotora. Výkon dostupný na generátore, ako aj krútiace momenty na hnacom ústrojenstve, možno merať pri zvolených prevádzkových alebo simulačných parametroch. Sieťový softvér GUNT navyše umožňuje pozorovať, získavať a analyzovať experimenty na ľubovoľnom počte pracovných staníc prostredníctvom vlastnej siete zákazníka len s jednou licenciou.

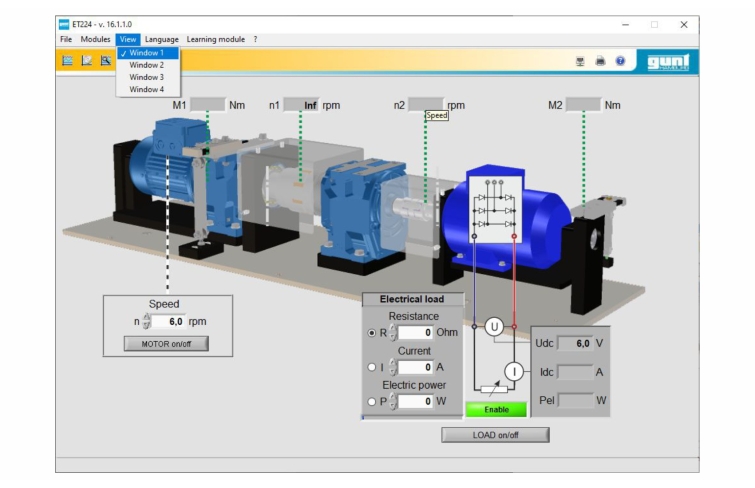

Rýchlosť generátora a krútiace momenty na strane pohonu a generátora sú merané snímačmi a digitálne zobrazené v softvéri GUNT . Na vykonávanie experimentov sú v softvéri GUNT k dispozícii rôzne ovládacie okná. Je možné vykonávať jednotlivé merania, automatizované snímanie charakteristických kriviek a charakteristických diagramov, ako aj merania v režime autonómnej turbíny riadenej vetrom.

Objednávacie číslo: 061.22400

Špecifikácia
  1. merania a simulácie typických charakteristických hodnôt na veternej hnacej sústave
  2. diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online

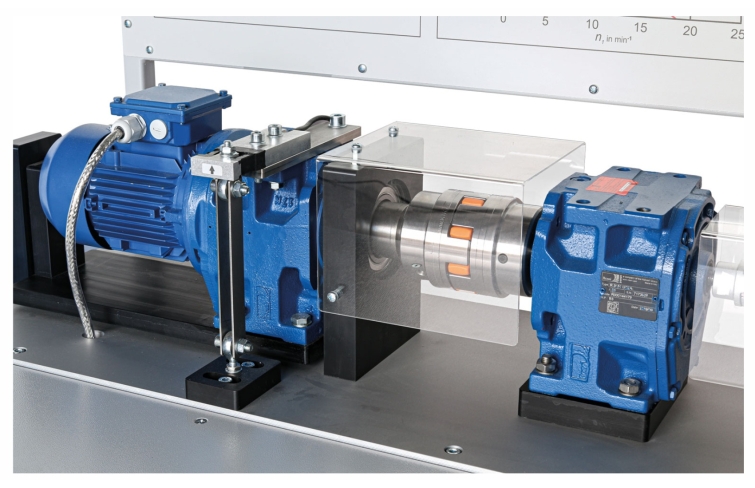

  3. nízkootáčkový hnací motor s nastaviteľnou rýchlosťou simuluje veterný rotor
  4. hnacie ústrojenstvo s čelným ozubeným kolesom

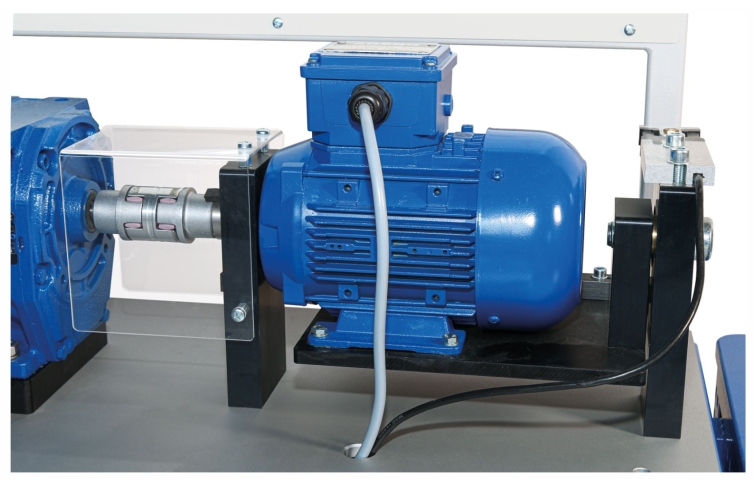

  5. trojfázový synchrónny generátor s integrovaným usmerňovačom
  6. snímač otáčok generátora a krútiaceho momentu na strane pohonu a generátora
  7. nastaviteľná elektronická záťaž s rozhraním pre softvérové pripojenie
  8. Softvér GUNT na riadenie turbíny a získavanie nameraných hodnôt, po sebe idúce ovládacie okná pre usmernenie užívateľa
  9. simulácia charakteristických diagramov ako funkcie rýchlosti vetra, rýchlosti otáčania a uhla listov rotora
  10. simulácia prevádzky autonómnej turbíny so špecifikovanou rýchlosťou vetra
  11. sieťové možnosti: pozorovanie, získavanie, analyzovanie experimentov na ľubovoľnom počte pracovných staníc so softvérom GUNT prostredníctvom vlastnej siete LAN /WLAN zákazníka
  12. Softvér GUNT cez USB pod Windows 10
Technické dáta

Trojfázový synchrónny generátor

  • menovité otáčky: 1800min -1
  • max. výkon: 250W
  • max. prúd: 4A
  • max. napätie: 280V

Čelne ozubené koleso

  • prevodový pomer: 1:53
  • menovitá nosnosť: 335 Nm
  • menovitá účinnosť: 94%

Hnací motor

  • menovité otáčky: 22min -1
  • rozsah otáčok: 3…22min -1
  • menovitý výkon: 0,37 kW
  • max. krútiaci moment: 153 Nm


Meracie rozsahy
  • rýchlosť: 0…2800 min -1
  • krútiaci moment: 0…200 Nm (pohon)
  • krútiaci moment: 0…10Nm (generátor)
  • prúd: 0,005…25A
  • napätie: 0…300V

230V, 50Hz, 1 fáza
120 V, 60 Hz, 1 fáza, 230 V, 60 Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1480x780x1500 mm
Hmotnosť: cca. 105 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 061.22400
