ET 222 Hnacia sústava veternej energie

ET 222 Hnacia sústava veternej energie

  • nízkootáčkový elektromotor simuluje veterný rotor
  • generátor s nastaviteľnou elektrickou záťažou
  • merania krútiaceho momentu na pohone a generátore
  • premena rotačnej energie na elektrickú energiu
  • vplyv krútiaceho momentu a otáčok na účinnosť prevodovky
  • vplyv krútiaceho momentu a otáčok na účinnosť generátora
  • vplyv typickej charakteristiky krútiaceho momentu veterného rotora na celkovú účinnosť hnacieho ústrojenstva
  • GUNT E-Learning
    • multimediálny online kurz o základoch veternej energie
    • učenie nezávislé od času a miesta
    • prístup cez internetový prehliadač
    • kontrolovať cielené preskúmanie cieľov vzdelávania

1 experimentálna jednotka
1 elektronická záťaž
1 merací zosilňovač
1 sada káblov
1 sada inštruktážneho materiálu

Moderné veterné turbíny by mali byť optimálne prispôsobené vetru dostupnému na ich mieste a mali by umožňovať efektívne prevádzkové podmienky. Okrem samotného veterného rotora sú kľúčové komponenty hnacieho ústrojenstva, ako je prevodovka a elektrický generátor.

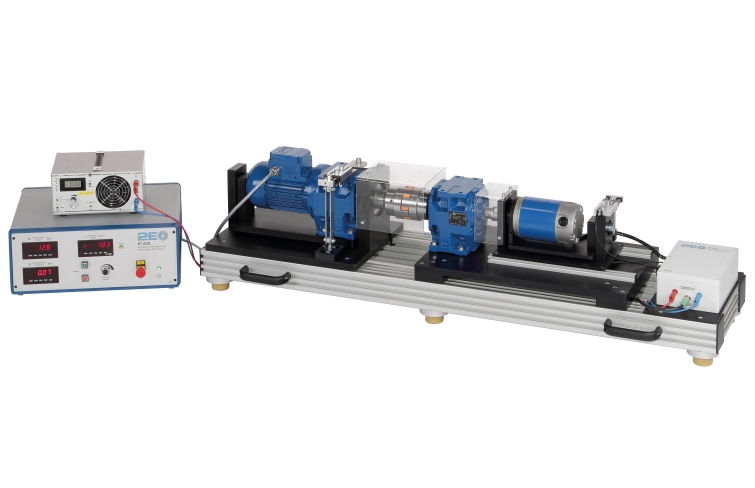

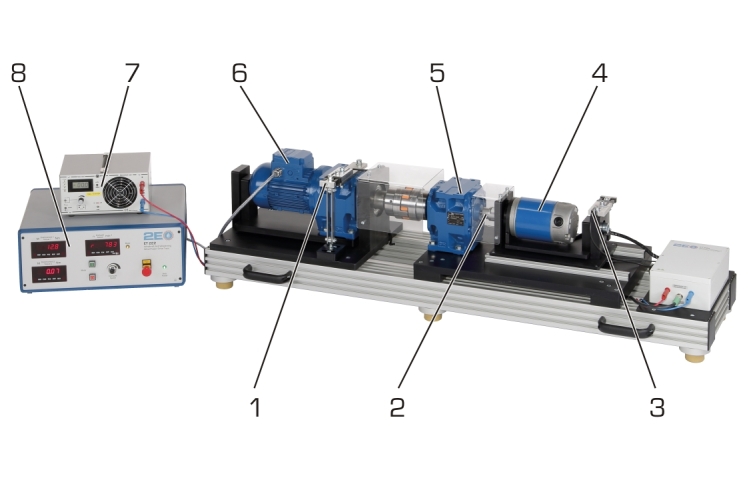

Experimentálna jednotka ET 222 obsahuje typické hnacie ústrojenstvo veternej energie v laboratórnom meradle, ktoré je poháňané elektromotorom. Motor umožňuje nízke otáčky s vysokým krútiacim momentom. To simuluje typický pomaly rotujúci veterný rotor. Rýchlosť sa dá regulovať.

Hnacie ústrojenstvo pozostáva z pomaly sa otáčajúcej strany pohonu, strany rýchlo sa otáčajúceho generátora a trojstupňového čelného ozubeného kolesa medzi pohonom a generátorom. Elektrická záťaž generátora sa môže meniť. Experimenty s ET 222 simulujú typické prevádzkové podmienky hnacieho ústrojenstva. K tomu sa mení elektrické zaťaženie generátora a otáčky hnacieho motora. To umožňuje aproximovať prevádzkové body typickej charakteristiky krútiaceho momentu. Vypočítaná charakteristika vyplýva z mechanického výkonu veterného rotora pre danú rýchlosť vetra.

Otáčky generátora a krútiace momenty na strane pohonu a generátora sú snímané snímačmi a digitálne zobrazené na meracom zosilňovači. Namerané hodnoty sú dostupné aj ako analógové signály pre voliteľné externé snímanie alebo spracovanie.

Objednávacie číslo: 061.22200

Špecifikácia
  1. experimentálna jednotka na meranie na veternej hnacej sústave
  2. diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
  3. hnacie ústrojenstvo s čelným ozubeným kolesom a jednosmerným generátorom
  4. nízkootáčkový hnací motor s nastaviteľnou rýchlosťou simuluje veterný rotor
  5. simulácia typických charakteristík krútiaceho momentu
  6. DC generátor s prípojkami pre elektrickú záťaž
  7. nastaviteľná záťaž s prepínateľným zobrazením prúdu alebo napätia
  8. snímače otáčok generátora a krútiaceho momentu na strane pohonu a generátora

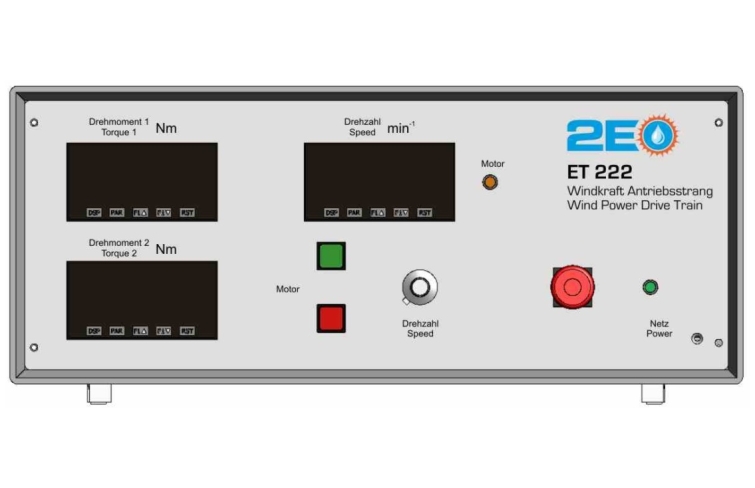

  9. merací zosilňovač s digitálnymi displejmi a ovládacími prvkami
  10. analógové výstupy na prenos nameraných hodnôt krútiaceho momentu a otáčok
Technické dáta

DC generátor

  • menovité otáčky: 1050min -1
  • max. výkon: 350W
  • max. prúd: 10A
  • max. napätie: 36V

Čelne ozubené koleso

  • prevodový pomer: 1:53
  • menovitá nosnosť: 335 Nm
  • menovitá účinnosť: 94%

Hnací motor

  • menovité otáčky: 22min -1
  • rozsah otáčok: 3…22min -1
  • menovitý výkon: 0,37 kW
  • max. krútiaci moment: 153 Nm


Meracie rozsahy
  • rýchlosť: 0…1200 min -1
  • krútiaci moment: 0…200 Nm
  • krútiaci moment: 0…10 Nm
  • prúd: 0,005…25A
  • napätie: 0…80V

230V, 50Hz, 1 fáza
120 V, 60 Hz, 1 fáza, 230 V, 60 Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1480x480x400 mm
Hmotnosť: cca. 105 kg

Objednávacie číslo: 061.22200
