HM 405 Axiálne turbínové stroje

HM 405 Axiálne turbínové stroje

  • výskum jednostupňového axiálneho lopatkového stroja
  • možno prevádzkovať ako čerpadlo alebo turbínu výmenou rotora, obežného kolesa a statora, systému vodiacich lopatiek
  • sonda na určenie prietokových podmienok na vstupe a výstupe rotora, obežného kolesa a statora, systému vodiacich lopatiek
  • priehľadná pracovná plocha
  • zaznamenávanie charakteristických kriviek
  • určenie bezrozmerných charakteristík
  • rýchlostné trojuholníky a tlakové krivky
  • skúmanie premeny energie v lopatkovom stroji
  • ako tvar čepele, lopatky ovplyvňuje výkon a účinnosť
  • určenie výstupného momentu hybnosti a jeho vplyvu na výkon
  • kavitačné účinky

1 pokusná rastlina
4 rotory
4 rozvádzače / vodiace lopatky
1 sada príslušenstva
1 sada inštruktážneho materiálu

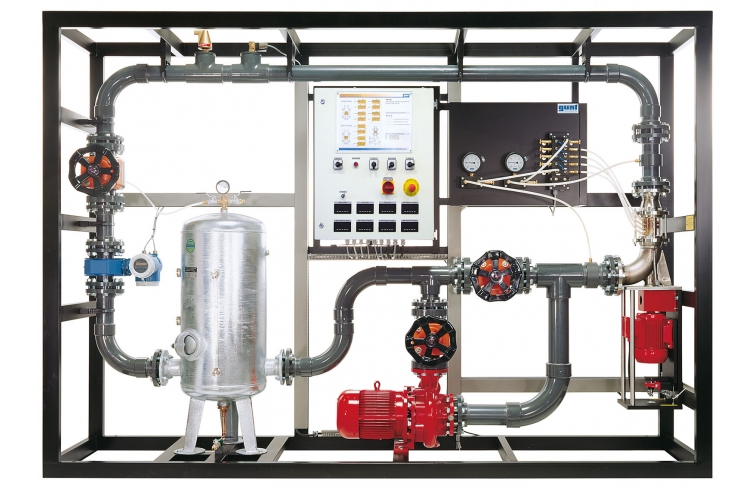

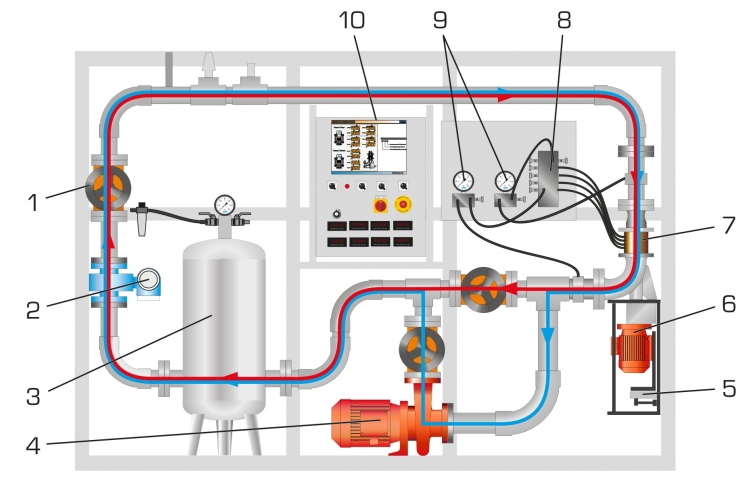

Jadrom experimentálneho zariadenia je axiálny lopatkový stroj s pripojeným asynchrónnym motorom. Môže byť prevádzkovaný ako čerpadlo alebo turbína. Na tento účel sa používajú rôzne rotory, obežné kolesá a statory, systémy vodiacich lopatiek. Súčasťou dodávky sú štyri rotory, obežné kolesá a štyri statory, systémy vodiacich lopatiek dodávané s rôznymi lopatkami, uhly lopatiek. Experimentálne zariadenie obsahuje uzavretý vodný okruh s expanznou nádržou a odstredivým čerpadlom. Expanzná nádrž poháňaná stlačeným vzduchom umožňuje prestavbu lopatkového stroja bez straty vody.

Asynchrónny motor funguje počas prevádzky turbíny ako generátor a počas prevádzky čerpadla ako pohon. Výkonné čerpadlo generuje prietok a tlak počas prevádzky turbíny. Do tohto čerpadla sa privádza energia, ktorú generuje turbína.

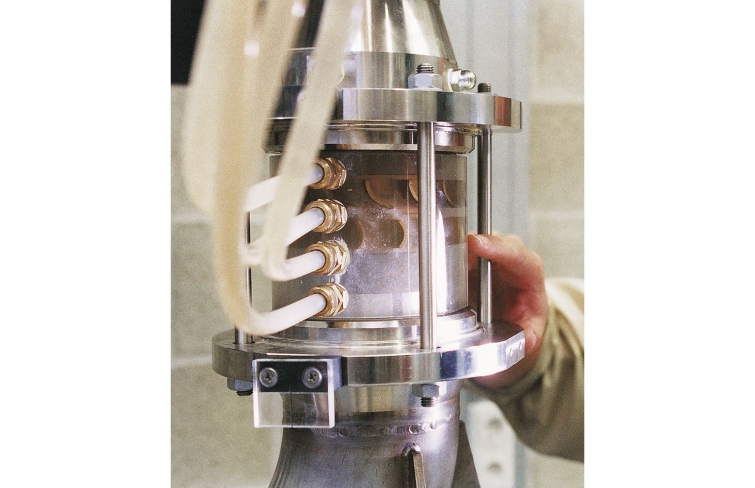

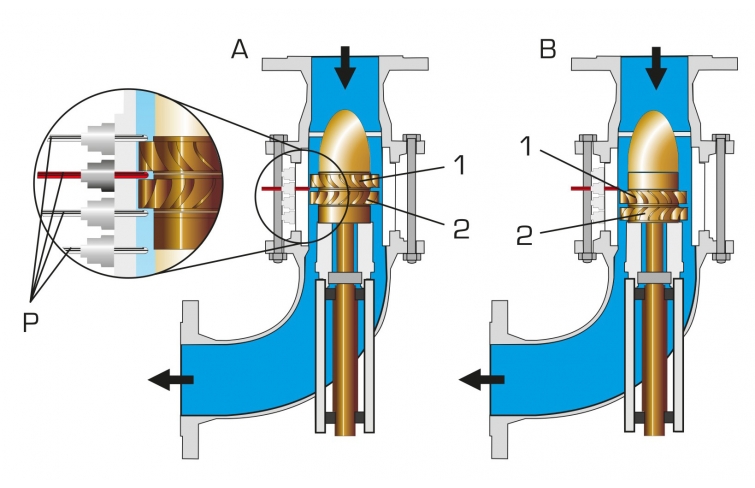

Priehľadné puzdro umožňuje úplný pohľad na rotor, obežné koleso a stator, systém vodiacich lopatiek a prietokové procesy. Sonda s 3 otvormi sa môže použiť na meranie smeru a rýchlosti v poli prúdenia priamo pred, medzi a za rotorom, obežným kolesom a statorom a systémom vodiacich lopatiek. Tieto hodnoty sa používajú na zaznamenávanie rýchlostných trojuholníkov pre lopatky, tvary lopatiek.

Na štúdium kavitácie je možná prevádzka pri rôznych úrovniach tlaku.

Rýchlosť sa zisťuje bezdotykovo pomocou indukčného snímača dráhy na hriadeli motora. Na určenie výkonu pohonu je asynchrónny motor namontovaný na otočných ložiskách a vybavený snímačom sily na meranie krútiaceho momentu pohonu. Manometre merajú tlaky na vstupe a výstupe. Tlakové snímače merajú rozdielové tlaky na rotore, obežnom kolese a statore, v systéme vodiacich lopatiek. Prietok sa meria elektromagnetickým prietokomerom. Namerané hodnoty sa čítajú z digitálnych displejov.

Objednávacie číslo: 070.40500

Špecifikácia
  1. skúmanie axiálneho lopatkového stroja
  2. uzavretý vodný okruh s expanznou nádobou a odstredivým čerpadlom
  3. turbostroj môže byť prevádzkovaný ako turbína a ako čerpadlo
  4. dve sady obežných kolies a systémov vodiacich lopatiek pre režim čerpadla a dve sady rotorov a statorov pre režim turbíny s rôznymi vstupnými a výstupnými uhlami
  5. asynchrónny motor so 4-kvadrantovou prevádzkou cez frekvenčný menič
  6. rekuperácia brzdnej energie
  7. motor s kyvadlovým ložiskom, meranie krútiaceho momentu cez rameno páky a snímač sily
  8. indukčný snímač rýchlosti na motore
  9. manometre na meranie vstupného a výstupného tlaku
  10. meracia sonda a snímač diferenčného tlaku na zaznamenávanie tlakovej krivky v lopatkovom stroji
  11. elektromagnetický prietokomer
  12. zobrazenie spotreby energie, krútiaceho momentu, otáčok, tlaku, diferenčného tlaku a prietoku
Technické dáta

Odstredivé čerpadlo

  • výkon: 5,5kW
  • max. prietok: 150m 3 /h
  • max. hlava: 10m

Asynchrónny motor

  • výkon: 1,5kW
  • krútiaci moment: 0…5 Nm
  • rýchlosť: 0…3000 min -1

Expanzná nádrž: 150L


Meracie rozsahy
  • tlak (manometer): 2x -1…5bar
  • diferenčný tlak: 5x 0…500 mbar
  • prietok: 0…100 m 3 /h
  • rýchlosť: 0…3000 min -1
  • krútiaci moment: 0…9,81 Nm

400V, 50Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV: 3300x750x2300 mm
Hmotnosť: cca. 620 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: 3…10 bar

Objednávacie číslo: 070.40500
