ET 220.01 Veterná elektráreň
- praktické experimenty v reálnych veterných podmienkach
- veterná elektráreň s usmerňovačom a mechanickým regulátorom výkonu
- jednoduchšia inštalácia vďaka odnímateľným podperám a sklopnému stožiaru
- pripojenie k ET 220 alebo ET 220.10
- premena kinetickej veternej energie na elektrickú energiu
- návrh a funkcia veternej elektrárne v samostatnej prevádzke
- energetická bilancia veternej elektrárne za reálnych veterných podmienok
- GUNT E-Learning
- multimediálny online kurz o základoch veternej energie
- učenie nezávislé od času a miesta
- prístup cez internetový prehliadač
- kontrolovať cielené preskúmanie cieľov vzdelávania
1 veterná elektráreň
1 základňa stožiara
1 stožiar
4 základné podpery
1 akumulátor
1 sada skrutiek
1 sada nástrojov
1 sada inštruktážneho materiálu
požadovaný
ET 220 Premena energie vo veternej elektrárni
alebo
ET 220.10 Riadiaca jednotka pre veternú elektráreň ET 220.01
Výnos veternej elektrárne závisí od prevládajúcich rýchlostí vetra a využiteľnosti vyrobenej elektriny. Aby bolo možné študovať prevádzku veternej elektrárne v reálnych poveternostných podmienkach, bol vyvinutý ET 220.01 . ET 220.01 je možné ovládať pomocou trenažéra ET 220 alebo riadiacej jednotky ET 220.10 .

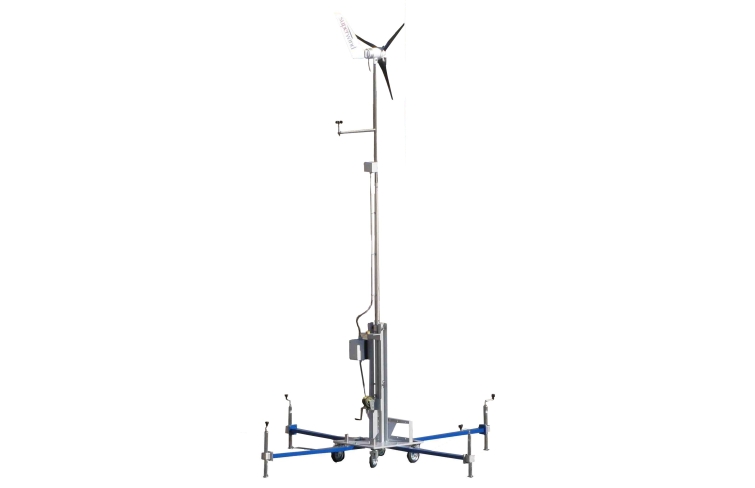

Veterná elektráreň ET 220.01 pozostáva zo strojovne, nazývanej aj gondola, namontovanej na otočnom stožiari so stabilnou základňou a podperami. Meria sa rýchlosť rotora a rýchlosť vetra. Tieto namerané hodnoty sa zobrazujú na riadiacej jednotke a v softvéri ET 220 alebo ET 220.10 . Riadiaca jednotka ET 220 alebo ET 220.10 meria prúd a napätie generátora. K veternej elektrárni je možné pripojiť aj sprievodnú batériu cez regulátor nabíjania.
Rotor je zarovnaný so smerom vetra pomocou lopatky na gondole. Náboj rotora obsahuje mechanický regulátor kapacity, ktorý využíva nastavenie listov rotora. Veterná elektráreň generuje jednosmerný prúd s rýchlosťou vetra asi 5 m/s. V gondole je integrovaný usmerňovač.
Pred uvedením do prevádzky musí byť ET 220.01 pripojený k riadiacej jednotke ET 220 alebo ET 220.10 . Na tento účel sú k dispozícii káble oddelené pre snímače a vyrobenú elektrinu. Zmeniť umiestnenie veternej elektrárne ET 220.01 je jednoduché. Na tento účel sa zariadenie demontuje a dá sa ľahko prepravovať na valcoch. Zariadenie je odolné voči poveternostným vplyvom, takže je možné ho prevádzkovať aj za nepriaznivého počasia počas niekoľkých dní.
Objednávacie číslo: 061.22001
Špecifikácia
- veterná elektráreň na premenu kinetickej veternej energie na elektrickú energiu
- diaľkové vzdelávanie: podrobný e-learningový kurz o základoch veternej energie dostupný online
- pohyblivá veterná elektráreň, ktorú možno postaviť vonku
- 4 základné podpery pre stabilizáciu
- samostatná prevádzka s pripojením na ET 220 alebo ET 220.10
- generátor na premenu kinetickej energie na elektrickú energiu
- akumulátor na akumuláciu elektrickej energie
- meranie rýchlosti vetra
- meranie otáčok rotora
- zobrazenie nameraných údajov na riadiacej jednotke ET 220 alebo ET 220.10
Technické dáta
Rotor
- Ø 1200 mm
- výška náboja nad úrovňou terénu: cca. 5000 mm
Generátor
- max. výkon: 350W
- napätie: 12VDC
- max. nabíjací prúd: 30A
Akumulátor
- napätie: 12VDC
- kapacita: 65Ah
Priestorová požiadavka
- DxŠxV: 10x6x6m
- max. vzdialenosť od ET 220 / ET 220.10 : cca. 20 m
Meracie rozsahy
- rýchlosť vetra: 0,7…50 m/s
- rýchlosť: 0…3000 min -1
Rozmery a hmotnosť
DxŠxV: 3500x3500x5600 mm (so základňou)
Hmotnosť: cca. 340 kg
Objednávacie číslo: 061.22001
![Veterné turbíny](/images/wissen_thumbs/197_en-GB.jpg)
![Turbíny](/images/wissen_thumbs/184_en-GB.jpg)
![Turbíny na plynné kvapaliny](/images/wissen_thumbs/185_en-GB.jpg)
![Obnoviteľné zdroje energie, pokročilý návrh laboratória](/images/wissen_thumbs/268_en-GB.jpg)

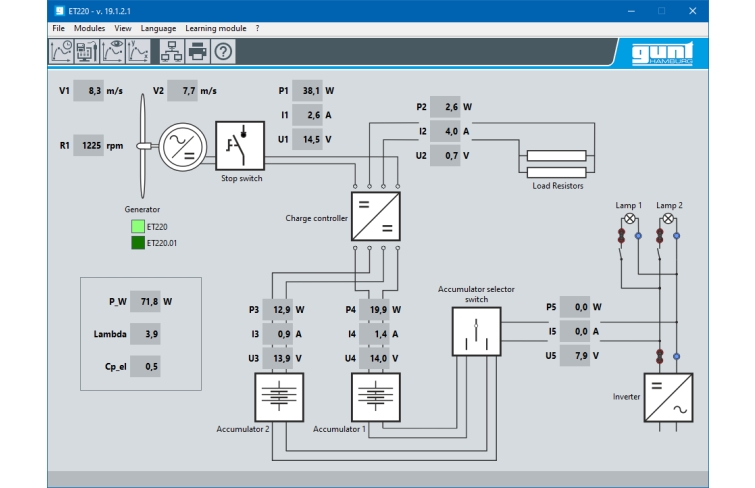

![Snímka obrazovky softvéru](/images/datasheet/184/ET-220.01-Wind-power-plant-products_list_small-gunt-184-add_1.png)
![ET 220 Premena energie vo veternej elektrárni](/images/datasheet/184/ET-220.01-ET-220-Energy-conversion-in-a-wind-power-plant-products_list_small-gunt-184-foto_totale.jpg)
![ET 220.10 Riadiaca jednotka pre veternú elektráreň ET 220.01](/images/datasheet/184/ET-220.01-ET-220.10-Control-unit-for-wind-power-plant-ET-220.01-products_list_small-gunt-184-foto_totale.jpg)
![](/images/datasheet/184/ET-220.01-Wind-power-plant-products_list_small-gunt-184-foto_totale.jpg)

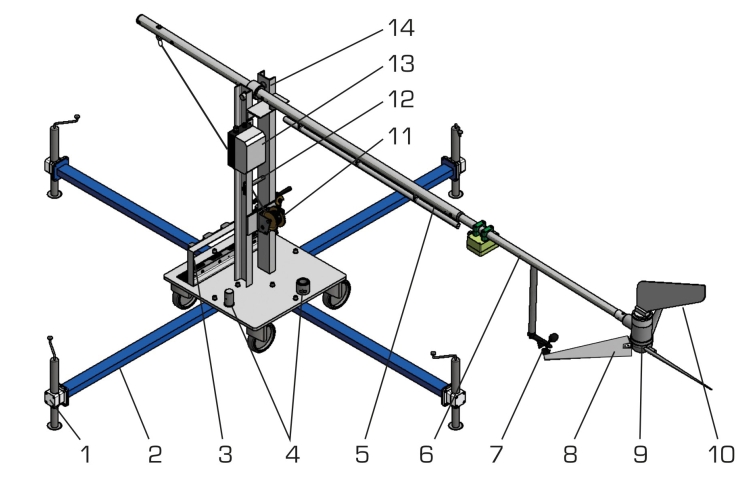

![ET 220.01 s ležiacim stožiarom 1 podperná noha, 2 podpera stožiara, 3 držiak na podpery stožiara, 4 držiak na časti stožiara, 5 stred stožiara s vedením kábla, 6 vrch stožiara s gondolou, 7 anemometer, 8 list rotora, 9 strojovňa, 10 lopatiek, 11 navijakov, 12 zaisťovacích skrutiek, 13 prepojovacej skrinky s prevodníkmi, 14 osí sklápania](/images/datasheet/184/ET-220.01-Wind-power-plant-products_list_small-gunt-184-zeichnung.jpg)

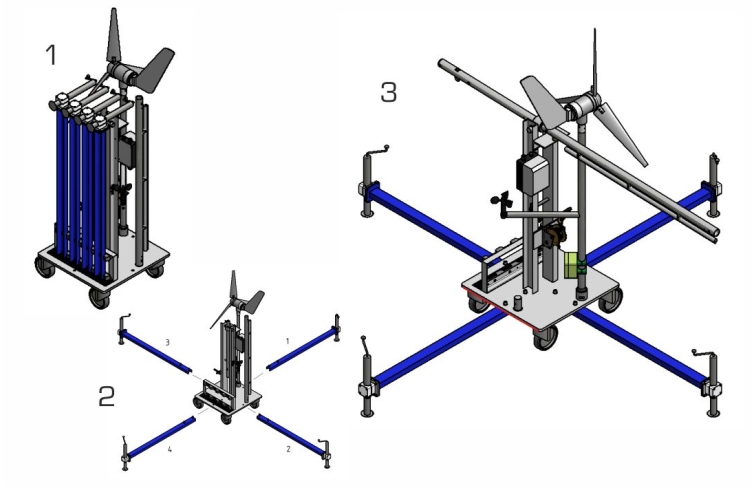

![1 prepravný stav, 2 montáž podpier stožiarov, 3 montáž stožiara](/images/datasheet/184/ET-220.01-Wind-power-plant-products_list_small-gunt-184-zeichnung_einzelheit_1.jpg)

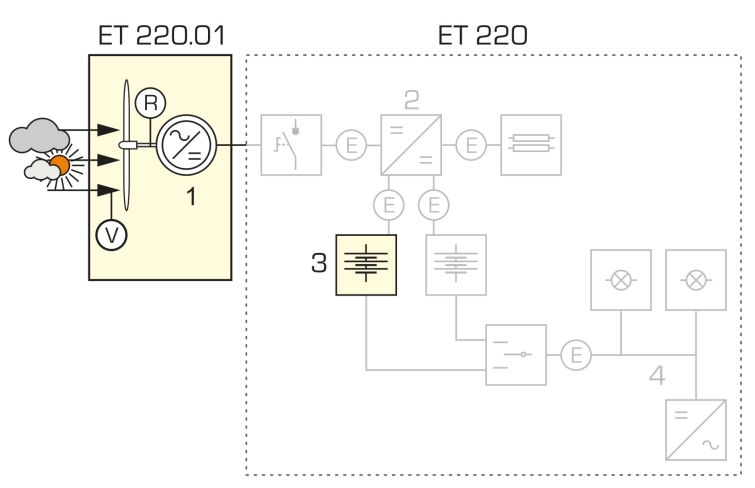

![1 veterná elektráreň s usmerňovačom, 2 regulátory nabíjania (ET 220/ET 220.10), 3 akumulátory, 4 spotrebiče (ET 220/ET 220.10); v rýchlosť vetra, R rýchlosť rotora, E prúd a napätie](/images/datasheet/184/ET-220.01-Wind-power-plant-products_list_small-gunt-184-zeichnung_einzelheit_2.jpg)
