HM 225.06 Coandov efekt

demonštrácia Coandovho efektu na pneumatickom logickom prvku
príslušenstvo pre aerodynamický trenažér HM 225

skúmanie prúdenia vzduchu vedeného stenou (Coanda efekt)
oboznámenie sa s princípom pneumatických logických prvkov
študovať zosilňovací efekt v pneumatických prvkoch

1 experimentálna jednotka
1 sada inštruktážneho materiálu

požadovaný

Aerodynamický trenažér HM 225

Efekt Coanda sa vzťahuje na charakteristiku prúdiacich tekutín sledovať zakrivenie konvexného povrchu namiesto toho, aby pokračovali v pôvodnom smere prúdenia. V súčasnosti sa tento efekt uplatňuje v rôznych oblastiach strojárstva, napr. na zvýšenie vztlaku pri leteckej doprave, na riadenie prietoku vzduchu v klimatizáciách alebo ako pneumatický logický prvok v priemyselných riadiacich systémoch.

Pneumatické logické prvky majú tú výhodu, že sa neopotrebúvajú, fungujú spoľahlivo a sú odolné voči teplu, ionizujúcemu žiareniu a vibráciám.

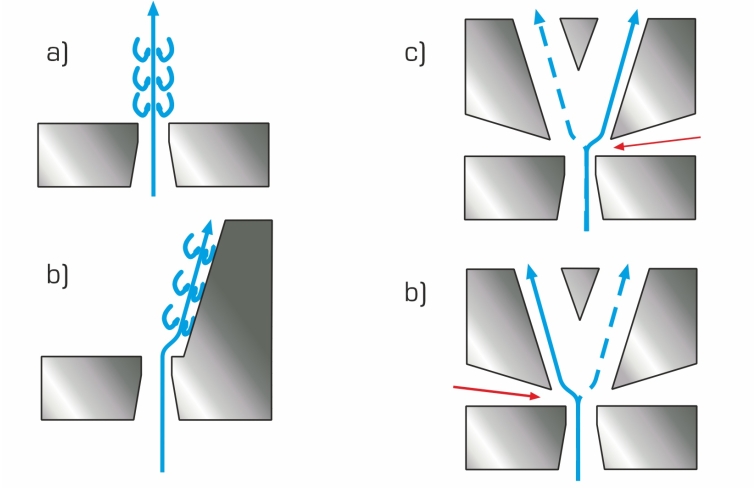

Smer prúdenia v pneumatických logických prvkoch sa prepína turbulentným voľným prúdom (riadiaci prúd), ktorý napríklad vystupuje z dýzy a strháva tekutinu z okolia (medzná vrstva). Pretože riadiaci prúd je zvyčajne slabší ako prúd, ktorý sa má vychýliť, hovoríme o zosilnenom efekte.

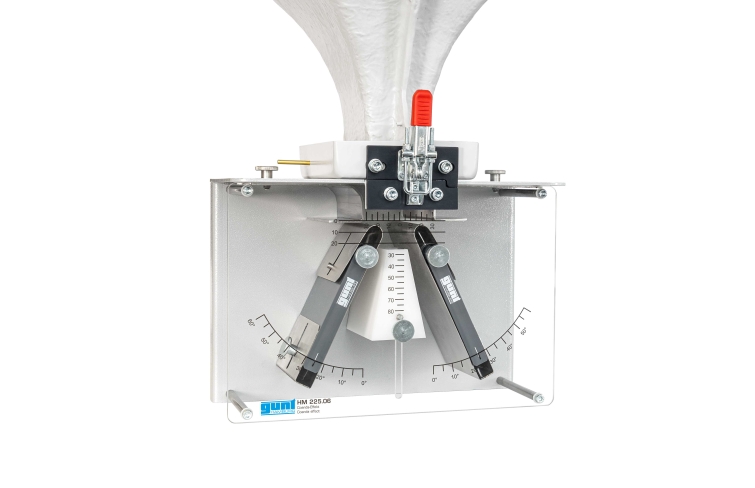

Experimentálna jednotka HM 225.06 – použitá v aerodynamickom trenažéri HM 225 – umožňuje demonštráciu Coandovho efektu na pneumatickom logickom prvku.

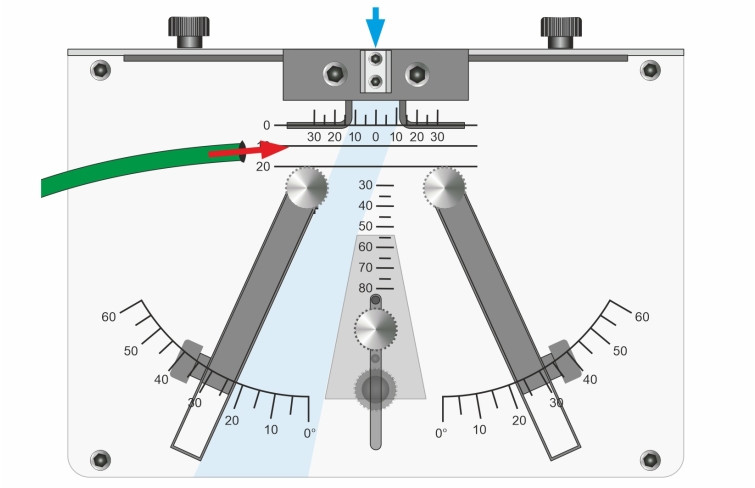

Vzduch prúdi cez kanál v tvare Y s dvoma výstupmi. Bočný prívod vzduchu do kanála (riadiaca tryska) môže prepínať prúdenie vzduchu medzi dvoma výstupmi.

Obrys kanála sa mení pomocou otočných a nastaviteľných prvkov, aby sa študovalo, ako funguje prepínanie. Váhy umožňujú presné nastavenie prvkov.

Experimentálna jednotka je pripevnená k trenažéru HM 225 jednoducho a presne pomocou rýchloupínacích prvkov.

Objednávacie číslo: 070.22506

Špecifikácia

demonštrácia Coandovho efektu v pneumatických logických prvkoch
príslušenstvo pre HM 225 Aerodynamics Trainer

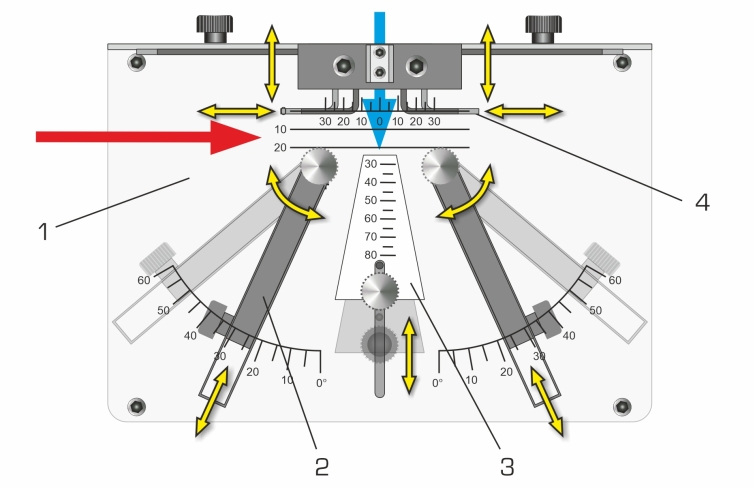

priehľadná doska s vertikálnymi, horizontálnymi a radiálnymi stupnicami
Y-kanál na nastavenie rôznych obrysov s 2 doskami trysiek nastaviteľnými horizontálne/vertikálne, 2 vodiacimi doskami otočnými a nastaviteľnými na dĺžku, 1 klin s vertikálne nastaviteľnou polohou
smer prúdenia sa prepína turbulentným voľným prúdom (riadiaci prúd)
nastaviteľné kontúry pre zmenu prietoku vzduchu
