HM 226 Veterný tunel na vizualizáciu prúdnic

aerodynamický tunel s generátorom hmly
zahrnuté rôzne modely
osvetlená experimentálna časť s priezorom
prúdenie s nízkou turbulenciou

vizualizácia prúdnic
prúdiť okolo alebo cez rôzne tvarované modely
separácia prúdenia a turbulencia
zastavenie ako funkcia uhla nábehu

1 experimentálna jednotka
1 generátor hmly
1 sada modelov
1 hmlová kvapalina (5 l)
1 hadica
1 sada nástrojov
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Prúdy je možné vizualizovať v ustálenom prúdení vo veternom tuneli pomocou hmly, dymu alebo chumáčov. Týmto spôsobom je možné prezentovať jasný dojem z poľa okamžitého prúdenia a zobraziť problematické oblasti prúdenia, ako je zablokovanie.

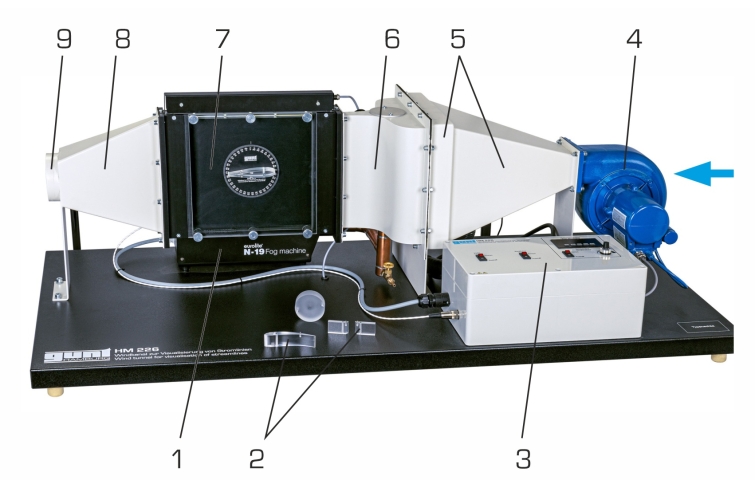

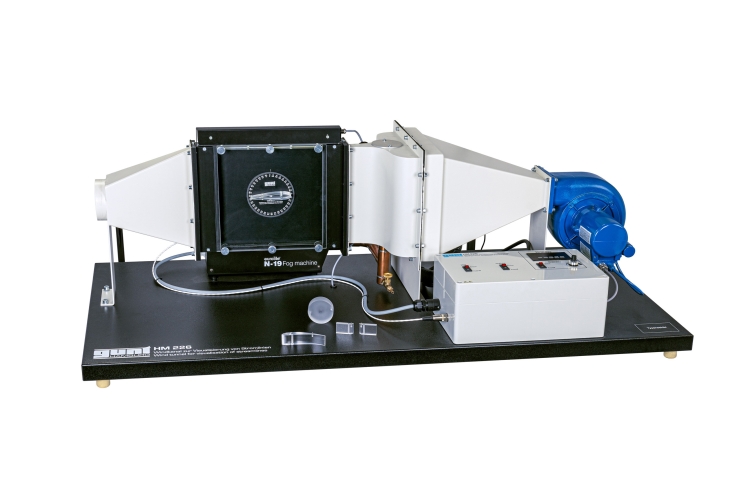

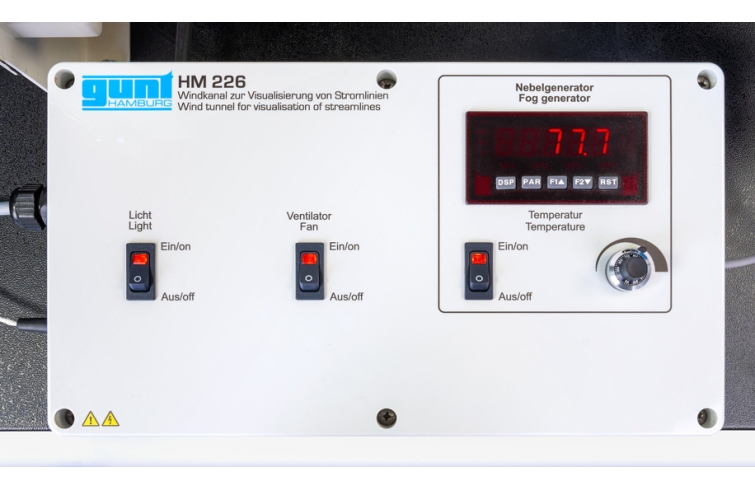

Experimentálna jednotka HM 226 je otvorený aerodynamický tunel, v ktorom je možné pomocou hmly zviditeľniť prúdnice, separáciu prúdenia a turbulencie. Hmla vzniká odparovaním glykolovej zmesi v generátore hmly. Odparená hmlová kvapalina je netoxická, vo vode rozpustná a zrazenina neovplyvňuje bežné materiály. Zrazeniny sa dajú ľahko utrieť handričkou.

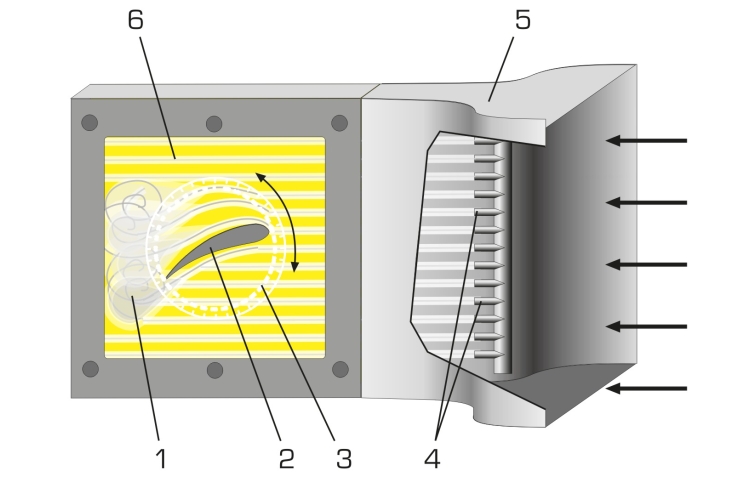

Prúd vzduchu je generovaný ventilátorom. Aby sa dosiahlo prúdenie s nízkou turbulenciou, vzduch prúdi cez stabilizačnú komoru s usmerňovačom prúdenia. Cez niekoľko trysiek sa do prúdiaceho vzduchu prerušovane pridáva hmla. Potom vzduch prúdi okolo alebo cez model v experimentálnej časti a prúdové pole sa stáva viditeľným. Experimentálna časť má čierne pozadie a priezor; dodatočné osvetlenie robí prúdnice jasne viditeľné.

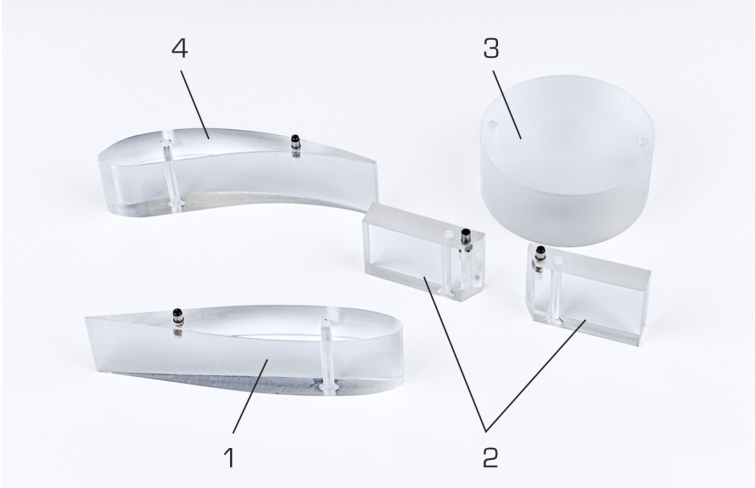

Súčasťou sú štyri vymeniteľné modely (valec, clona, profil krídla a vodiacej lopatky). Uhol nábehu krídla je nastaviteľný.

Objednávacie číslo: 070.22600

Špecifikácia

vizualizácia prúdových línií prúdiacich okolo a cez rôzne modely

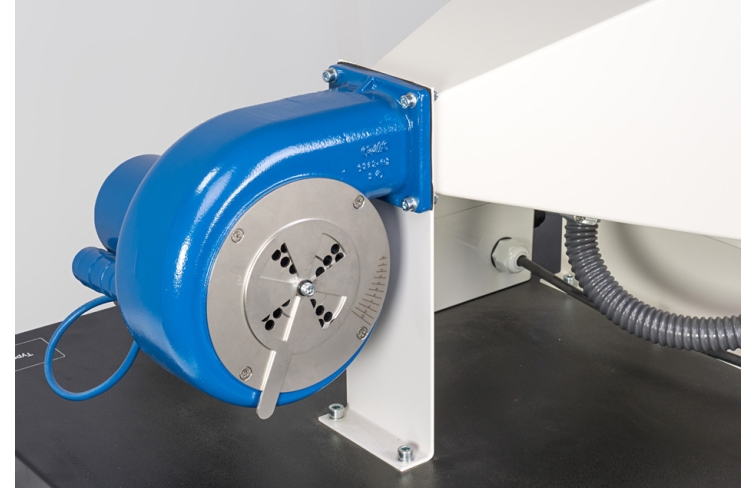

otvorený aerodynamický tunel s radiálnym ventilátorom, prietok vzduchu je možné nastaviť

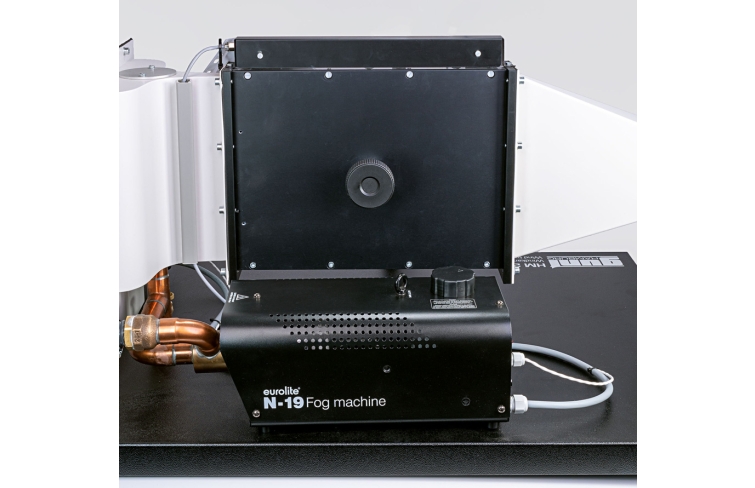

hmla vzniká odparovaním glykolovej zmesi v generátore hmly
prevádzka s netoxickou a vo vode rozpustnou hmlovou kvapalinou
osvetlená experimentálna časť s priezorom a čiernym pozadím
nízkoturbulentné prúdenie cez stabilizačnú komoru s usmerňovačom prúdenia
rozdeľovač s tryskami na vstrekovanie hmly
štyri rôzne modely, nastaviteľný uhol nábehu krídla a profil vodiacej lopatky
stupnica pre zobrazenie uhla nábehu
