HM 153 Vizualizácia rôznych tokov
- vizualizácia prúdnic
- osvetlená prietoková časť
- pretekať cez hať
- rôzne modely: vlečné telesá, prepady a zmeny prierezu

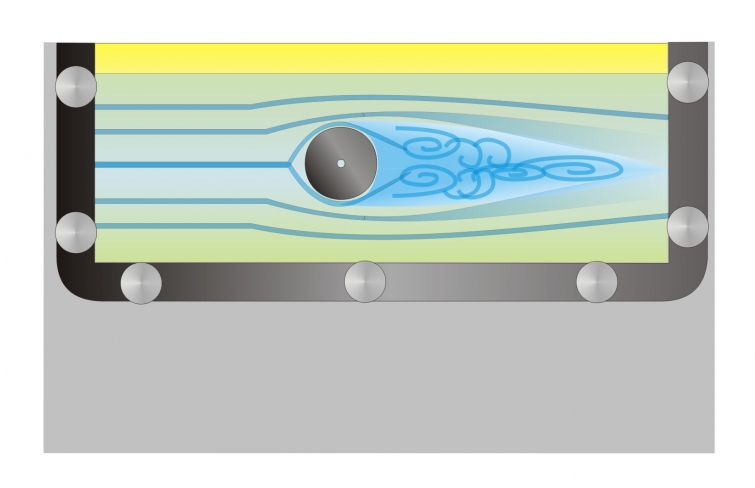

- prúdi pri obtekaní rôznych pevných telies
- zefektívňuje pri prúdení cez rôzne tvarované modely
- pretekať cez rôzne prehrádzky
1 experimentálna jednotka
1 sada modelov
1 atrament (1 l)
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík

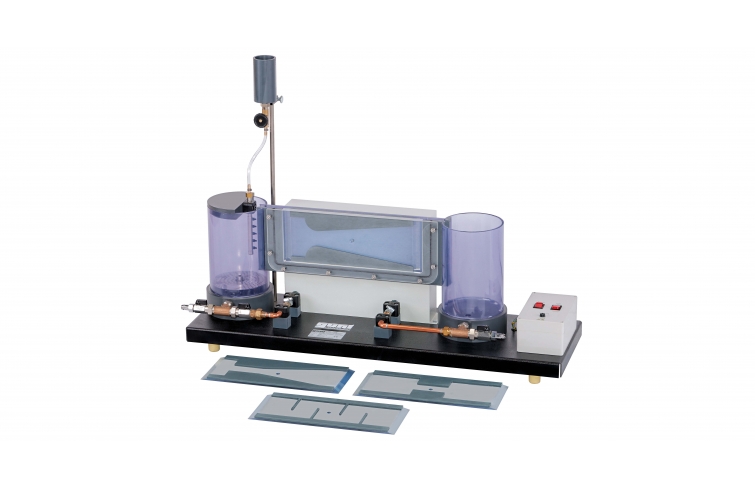

Vo výskume a školeniach sa procesy prúdenia často zvažujú v zjednodušených modeloch, napr. v potrubných tokoch, v procesoch odvodňovania otvorených kanálov alebo v náhodnom toku konštrukcií.

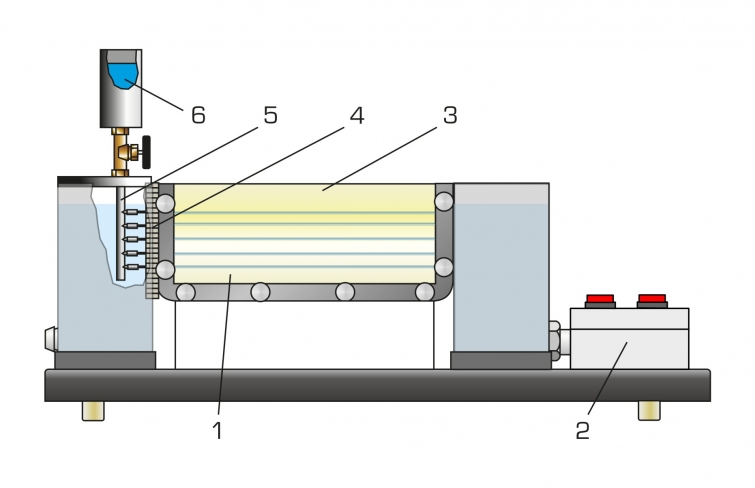

HM 153 je možné použiť na vizualizáciu prúdenia okolo telies, tokov potrubí a javov prúdenia v otvorených kanáloch. V prietokovej časti sú upevnené rôzne modely. Prúdy sa zviditeľnia použitím vstrekovaného atramentu ako kontrastného média. Prietoková časť je osvetlená zozadu a má priehľadnú prednú dosku.
Prietok v otvorenom kanáli je demonštrovaný na dvoch prehrádzkach. Hladinu vody po prúde je možné upraviť pomocou ďalšej prehrádzky. Prietok je znázornený v troch modeloch so zmenou prierezu a v modeli „zväzok rúr“. Prúdy prúdenia okolo telies sú demonštrované na štyroch ťažných telesách.
HM 153 obsahuje uzavretý vodný okruh. Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15300
Špecifikácia
- experimentálna jednotka na vizualizáciu rôznych procesov prúdenia
- osvetlená prietoková časť s priehľadným predným panelom
- prietok cez otvorený kanál demonštrovaný na 2 prehrádzkach
- prietok demonštrovaný so 4 rôzne tvarovanými modelmi
- prúdenie okolo pevných telies demonštrované na štyroch vlečných telesách
- kontrastná látka: atrament
- voliteľná prevádzka prostredníctvom laboratórneho napájania alebo ako uzavretý vodný okruh
Technické dáta
Prietokový úsek: cca. 5L
Kontrastné médium: atrament
Injekcia kontrastnej látky
- 5 trysiek
Pumpa
- prietok: 10L/min
- výška hlavy: 5,7m
Weirs
- široko-chochlatý
- ostrochochlatý

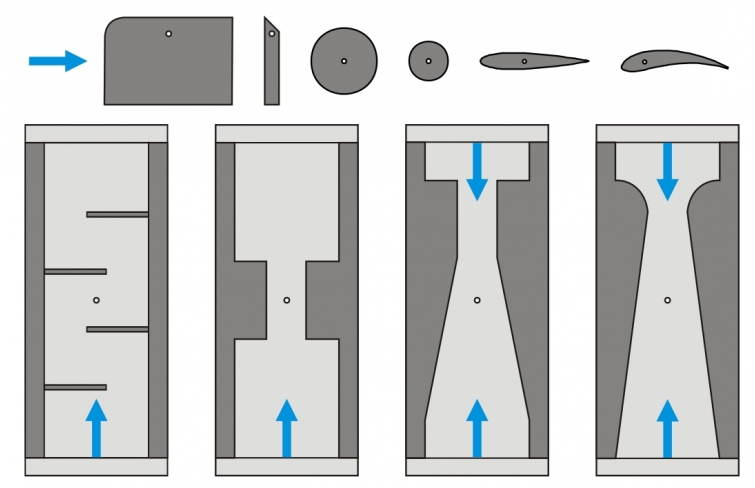

Potiahnite telo
- 2 valcové prierezy
- aerofoil, symetrický
- aerofoil, asymetrický
Zmena prierezu / prietoku
- postupná kontrakcia / náhle zväčšenie
- náhla kontrakcia / postupné zväčšovanie
- náhla kontrakcia / zväčšenie
- zväzok rúrok
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1000x310x680 mm
Hmotnosť: cca. 25 kg
Vyžaduje sa pre prevádzku
vodovodná prípojka, odtok
Objednávacie číslo: 070.15300
