HM 132 Vertikálna vizualizácia tokových polí

vizualizácia prúdových polí a prúdnic okolo modelov pomocou elektrolyticky generovaných vodíkových bublín
osvetlená vertikálna experimentálna časť
skúmanie laminárneho prúdenia

vizualizácia dvojrozmerných tokov
zefektívniť priebeh prúdenia okolo a cez modely
oddelenie toku
tvorba vírov, demonštrácia vírov Karman
kvalitatívne pozorovanie distribúcie rýchlosti v laminárnom prúdení
analógia s prúdením vzduchu

v spojení so špeciálnou kamerou (napr. PCO Pixelfy) a vhodným softvérom (napr. ImageJ):
- vyhodnotenie spracovania obrazu z experimentov (velocimetria obrazu častíc, velocimetria sledovania častíc)

1 tréner
1 sada modelov
1 sada príslušenstva
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu

Jemné bublinky plynu sa dokonale hodia na vizualizáciu prietokových polí. Vďaka analógii možno mnohé procesy prúdenia, ktoré sa vyskytujú vo vzduchu, demonštrovať aj experimentmi vo vode.

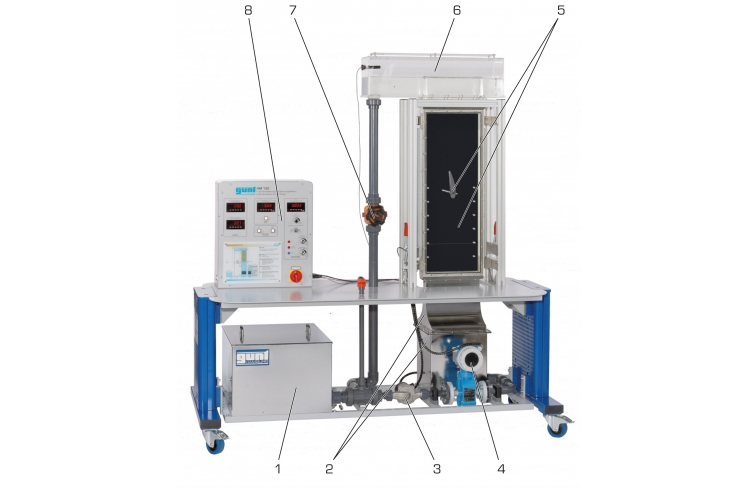

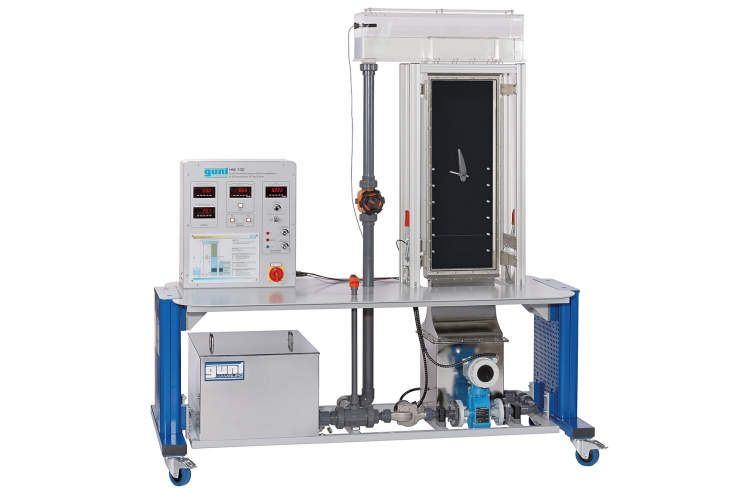

Trenažér pozostáva z vertikálnej experimentálnej časti, do ktorej je vložený vymeniteľný model. Voda tečie zdola nahor cez experimentálnu časť. Elektrolyticky generované vodíkové bubliny stúpajú s prúdením, obtekajú model a vizualizujú prúdenie.

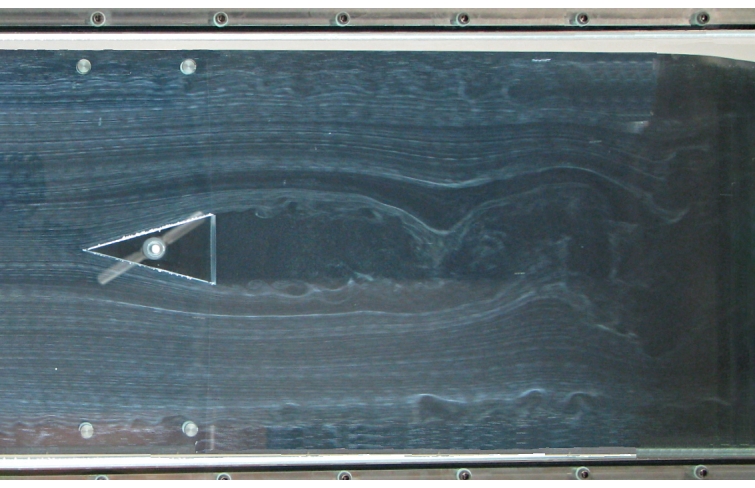

K dispozícii sú rôzne modely: vlečné telesá (napr. krídla a valce) alebo zmeny prierezov. Dĺžka experimentálneho úseku umožňuje dlhú brázdu, kde sa napríklad úplne tvoria vírové ulice. Čierne pozadie a bočné osvetlenie zaisťujú optimálne pozorovanie. Model je možné vložiť do dvoch rôznych polôh.

Stabilizačná nádrž s usmerňovačom prúdenia umiestnená pred experimentálnou sekciou generuje prúdenie s nízkou turbulenciou. Experimenty prebiehajú s nízkou rýchlosťou prúdenia. Oddelenie toku a tvorba vírov sú jasne viditeľné. Rýchlosť prúdenia sa nastavuje ventilom.

Vodíkové bubliny sa vytvárajú elektrolyticky na katóde vyrobenej z tenkého platinového drôtu. Ako anóda je použitý rám experimentálnej časti. Platinový drôt možno vložiť do rôznych polôh. Katódový prúd, jeho pulz a trvanie pauzy je možné nastaviť.

Katódový prúd a rýchlosť prúdenia sú digitálne zobrazené na rozvodnej skrini.

Spracovanie obrazu vyhodnotenie experimentov (velocimetria obrazu častíc, velocimetria sledovania častíc) je možné pomocou špeciálnej kamery (napr. PCO Pixelfy) a vhodného softvéru (napr. ImageJ).

Objednávacie číslo: 070.13200

Špecifikácia

elektrolyticky generované vodíkové bubliny vizualizujú prietokové polia rôznych modelov
uzavretý vodný okruh s experimentálnou sekciou, zásobník, čerpadlo, ventil na nastavenie rýchlosti prúdenia
vertikálna experimentálna časť s čiernym pozadím, LED osvetlením na oboch stranách a 2 miestami vloženia modelu
dodávané modely: 2 krídla, trojuholník, polkruh, dutá pologuľa, 2 valce (rôzne veľkosti), 2 modely na zmenu prierezu
nízkoturbulentné prúdenie pomocou stabilizačnej nádrže s usmerňovačom prúdenia
generátor bublín: platinový drôt ako katóda a rám experimentálnej časti ako anóda
katóda môže byť vložená v rôznych polohách
nastavenie katódového prúdu, trvania impulzu a pauzy
rozvodná skriňa s displejmi pre katódový prúd a rýchlosť prúdenia
