HM 170.24 Analýza hraničných vrstiev pomocou Pitotovej trubice
- vyšetrenie hraničnej vrstvy na plochej doske s prúdením pozdĺž dosky
- dve dosky s rôznymi povrchmi
- Pitotova trubica na meranie celkového tlaku
- zmerajte celkový tlak Pitotovou trubicou
- merať statický tlak
- určiť rýchlosť pomocou dynamického tlaku
- študujte profil vertikálnej rýchlosti v bode merania
- študujte hrúbku hraničnej vrstvy
- vplyv drsnosti povrchu na hraničnú vrstvu
1 experimentálna jednotka
2 taniere
1 úložný systém s penovou vložkou
1 sada inštruktážneho materiálu
požadovaný
HM 170 Otvorený aerodynamický tunel
voliteľné
HM 170,50 16 trubicových manometrov, 600mm
HM 170.53 Manometer diferenčného tlaku
HM 170,55 Elektronické meranie tlaku pre HM 170
HM 170.60 Systém na zber dát
HM 170.61 Elektronické meranie posuvu

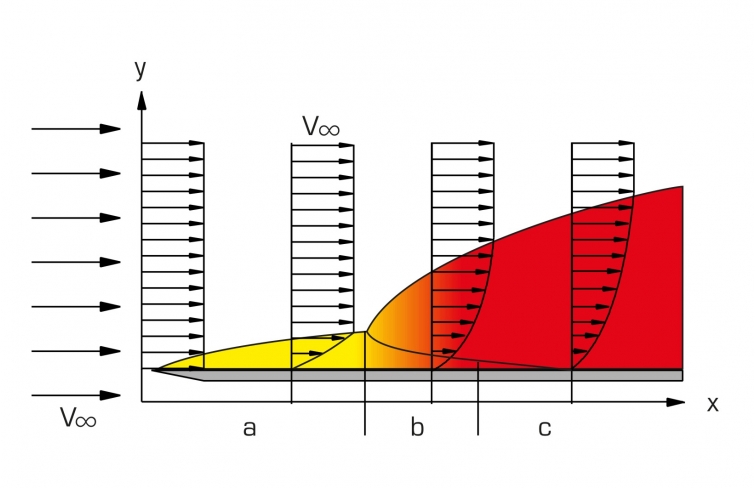

Počas prúdenia telesných tekutín, ako je vzduch, sa „lepia“ na povrch tela a vytvárajú takzvanú hraničnú vrstvu. Druh prúdenia v hraničnej vrstve – laminárne alebo turbulentné – výrazne ovplyvňuje odpor vzduchu. Poznatky zo štúdia hraničnej vrstvy sa berú do úvahy pri navrhovaní nosných plôch (konštrukcia lietadiel), lopatiek turbín (konštrukcia turbín) a lopatiek trupu, kormidla a vrtule (stavba lodí).

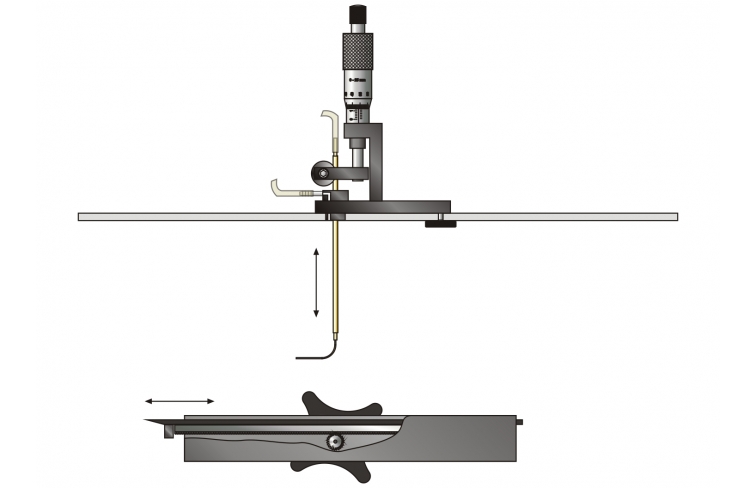

Experimentálna jednotka HM 170.24 – použitá v aerodynamickom tuneli HM 170 – umožňuje študovať hraničnú vrstvu na plochej doske. Na tento účel sa doska vloží do meracej časti aerodynamického tunela. Vzduch prúdi pozdĺž dosky, rovnobežne s povrchom. Na demonštráciu vplyvu povrchových podmienok na hraničnú vrstvu sú k dispozícii dve platne s rôznou drsnosťou povrchu.

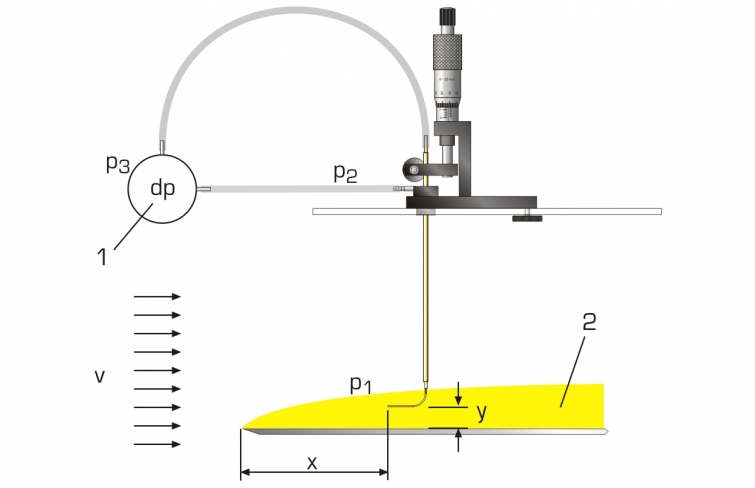

Vertikálne pohyblivá Pitotova trubica, nastavená pomocou mikrometrovej skrutky, meria celkové tlaky v rôznych vzdialenostiach od povrchu platne. Doska sa môže pohybovať horizontálne, aby sa umožnilo zaznamenávanie celkových tlakov pozdĺž prietoku. Dodatočný merací bod meria statický tlak. Oba meracie body sú napojené na manometer. Rýchlosť je potom možné vypočítať zo zobrazeného dynamického tlaku. Na indikáciu tlaku sú voliteľne k dispozícii nasledujúce jednotky: manometer so sklonenou trubicou zahrnutý v HM 170 , manometer diferenčného tlaku HM 170.53 , elektronické meranie tlaku HM 170.55 alebo systém pre zber dát HM 170.60 .
Namerané hodnoty dynamického tlaku v závislosti od vzdialenosti Pitotovej trubice od prednej hrany dosky je možné graficky zobraziť pomocou systému pre zber dát HM 170.60 a elektronického merania posuvu HM 170.61 .
Objednávacie číslo: 070.17024
Špecifikácia
- vyšetrenie hraničnej vrstvy na plochej doske s prúdením pozdĺž dosky
- príslušenstvo pre aerodynamický tunel HM 170
- 2 platne s rôznou drsnosťou povrchu
- Pitotova trubica na meranie celkového tlaku na platni
- prídavný merací bod na meranie statického tlaku
- horizontálne nastavenie dosky pomocou ozubenej tyče
- vertikálne nastavenie Pitotovej trubice pomocou mikrometrovej skrutky
- pre dynamickú indikáciu tlaku je možné použiť tieto jednotky: manometer so sklonenou trubicou súčasťou HM 170 , manometer diferenčného tlaku HM 170.53 , elektronické meranie tlaku HM 170.55 alebo systém pre zber dát HM 170.60
- zobrazenie nameraných hodnôt na PC pomocou softvéru v HM 170.60 a elektronického merania dráhy HM 170.61
Technické dáta
2 taniere so stupnicou
- hliník, eloxovaný čierny
- DxŠ: 250x279mm, hrúbka: 3mm
- skosenie: 15°
- hladký povrch: 25 μm
- drsný povrch: 400 μm
- horizontálne nastavenie: 180 mm
Pitotova trubica
- vnútorný priemer: 0,7 mm
- vertikálne nastavenie: 25 mm
Mikrometrová skrutka
- Rozlíšenie: 0,01 mm
Rozmery a hmotnosť
DxŠxV: 600x400x120mm (úložný systém)
Hmotnosť: cca. 5 kg
Objednávacie číslo: 070.17024
