HM 170.22 Rozloženie tlaku na aerofoile NACA 0015
- experimenty s rôznymi uhlami nábehu krídla
profilu krídla NACA 0015
- zaznamenávať rozloženie tlaku na krídlu ponoreného do prúdu
- v závislosti od uhla nábehu
1 aerofoil
1 sada hadíc
1 sada inštruktážneho materiálu
požadovaný
HM 170 Otvorený aerodynamický tunel
HM 170,50 16 trubicových manometrov, 600mm
alebo
HM 170,55 Elektronické meranie tlaku pre HM 170
Meranie distribúcie tlaku okolo profilu krídla ponoreného do prúdu učí študentov základným znalostiam pre vývoj efektívneho zdvihu krídla. Aby na tele ponorenom do prúdu mohlo dôjsť k zdvihu, musí byť na spodnej strane tela nízky tlak a na hornej strane vysoký tlak. Tento experiment jasne demonštruje rozloženie tlaku na telese ponorené do prúdu.

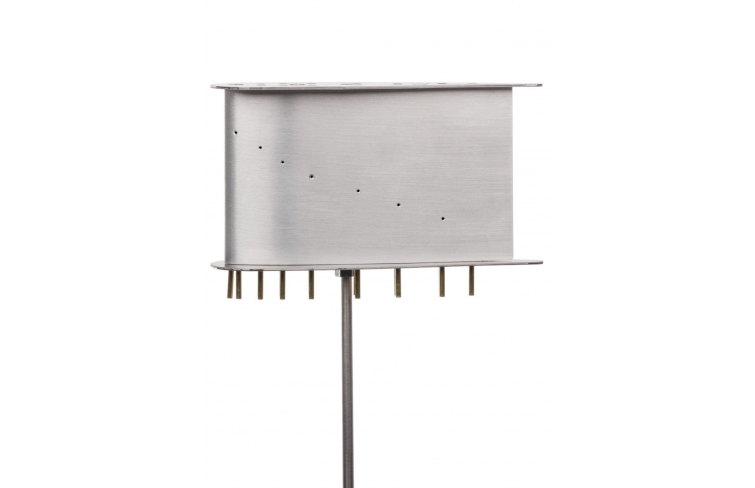

HM 170.22 s profilom profilu NACA 0015 – použitý v aerodynamickom tuneli HM 170 – umožňuje zaznamenávať rozloženie tlaku.
Aerofoil sa používa v snímači sily aerodynamického tunela. Uhol nábehu sa mení otáčaním držiaka. Povrch krídla je vybavený meracími otvormi, ktoré sú usporiadané tak, že interakcia je prakticky eliminovaná. Každé meracie miesto je vybavené hadicovou prípojkou. Profil krídla je uzavretý dvoma bočnými panelmi, aby sa zabránilo sekundárnemu prúdeniu.
Statické tlaky sa zobrazujú na trubicových manometroch HM 170.50 alebo v elektronickom meraní tlaku HM 170.55 .
Objednávacie číslo: 070.17022
Špecifikácia
- určenie rozloženia tlaku na krídlo lietadla ponoreného do prúdu
- príslušenstvo pre aerodynamický tunel HM 170
- držiak vyrobený z nehrdzavejúcej ocele
- profil krídla NACA 0015
- 16 meracích bodov s hadicovými prípojkami
- zobrazenie statických tlakov na trubicových manometroch HM 170,50 alebo v elektronickom meraní tlaku HM 170,55
Technické dáta
Aerofoil
- profil: NACA 0015,
- tvar: symetrický
- DxŠxV: 100x60x15 mm
Počet bodov merania tlaku
- 16
Držiak
- ocele odolnej voči korózii
- Ø 4 mm
Rozmery a hmotnosť
DxŠxV: 115x30x270 mm
Hmotnosť: cca. 0,6 kg
Objednávacie číslo: 070.17022
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 170 Otvorený aerodynamický tunel](/images/wissen_thumbs/374_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)

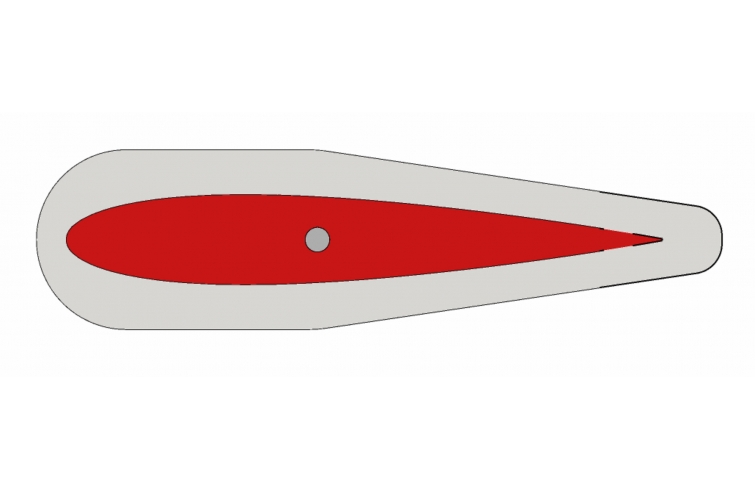

![NACA 0015](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-add_1.jpg)

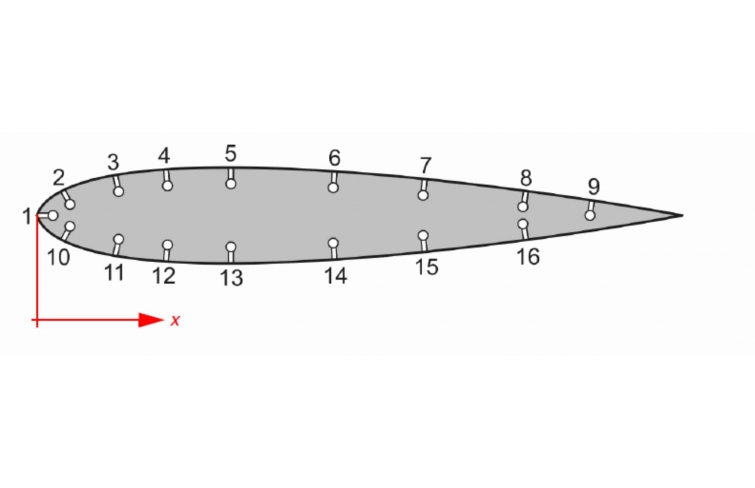

![Číslovanie a usporiadanie meracích bodov](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-add_2.jpg)

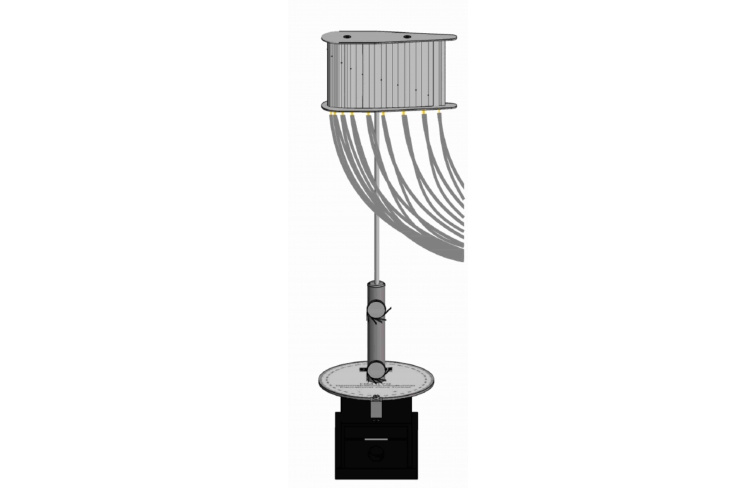

![Model namontovaný na dvojzložkovom snímači sily](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-add_3.jpg)
![HM 170 Otvorený aerodynamický tunel](/images/datasheet/783/HM-170.22-HM-170-Open-wind-tunnel-products_list_small-gunt-783-foto_totale.jpg)
![HM 170,50 16 trubicových manometrov, 600 mm](/images/datasheet/783/HM-170.22-HM-170.50-16-tube-manometers-600mm-products_list_small-gunt-783-foto_totale.jpg)
![HM 170,55 Elektronické meranie tlaku pre HM 170](/images/datasheet/783/HM-170.22-HM-170.55-Electronic-pressure-measurement-for-HM-170-products_list_small-gunt-783-foto_totale.jpg)
![](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-foto_totale.jpg)

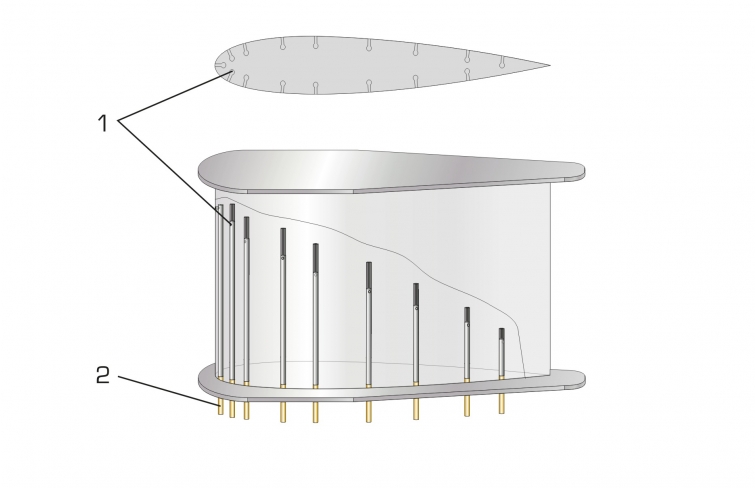

![1 merací bod, 2 pripojenie hadice](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-zeichnung.jpg)

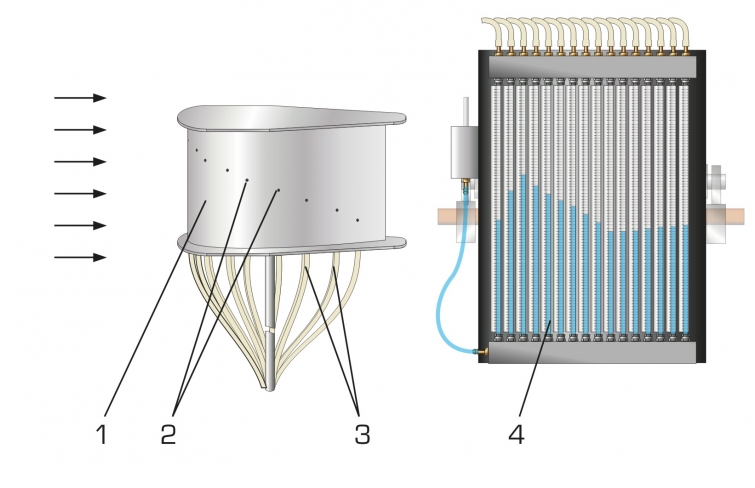

![Experimentálne nastavenie s trubicovým manometrom: 1 fólia, 2 meracie body, 3 meracie hadice, 4 HM 170,50 trubicový manometer](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-zeichnung_einzelheit_1.jpg)

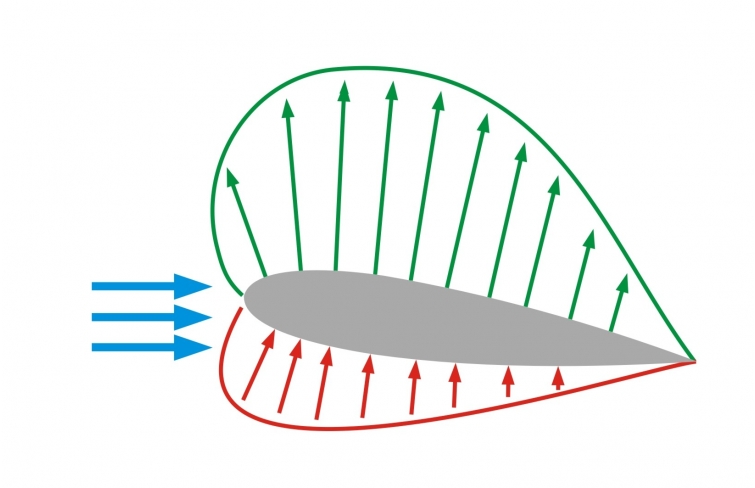

![Rozloženie tlaku na krídlu lietadla zelená: nízky tlak, červená: vysoký tlak, modrá: dopadajúce prúdenie](/images/datasheet/783/HM-170.22-Pressure-distribution-on-an-aerofoil-NACA-0015-products_list_small-gunt-783-zeichnung_einzelheit_2.jpg)
