HM 170.21 Aerofoil s lamelou a štrbinovou klapkou

model krídla na skúmanie aerodynamických zdvíhacích pomôcok

pokusy na telesách ponorených do prúdu

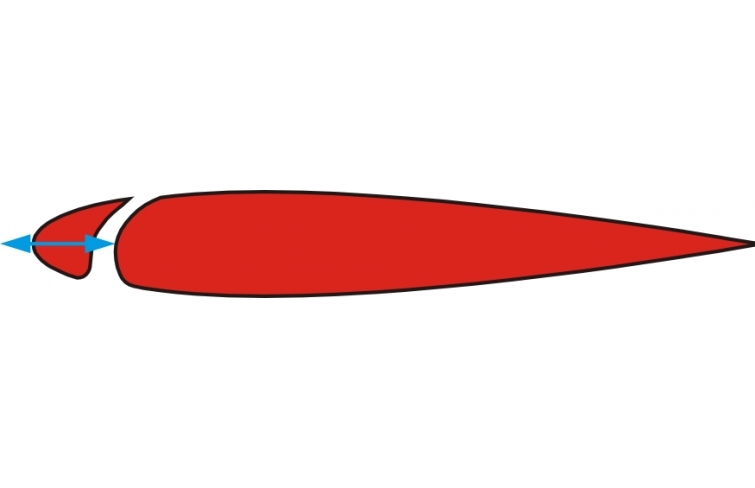

vplyv lamely

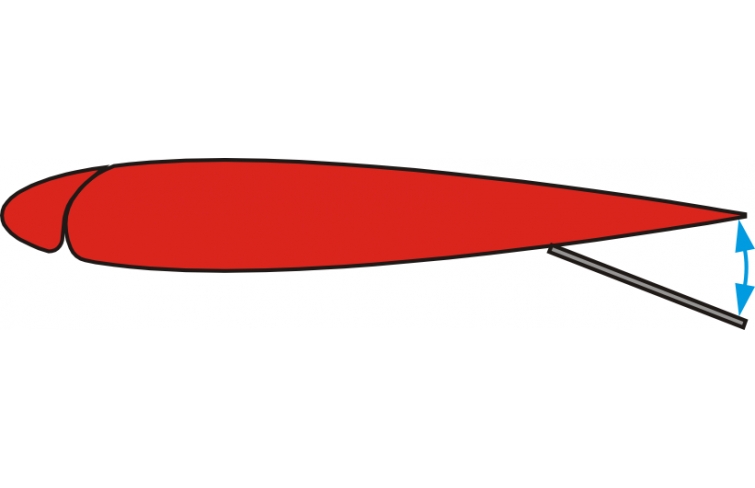

Vplyv štrbinovej klapky
určenie koeficientu odporu vzduchu (faktor c _d )
stanovenie koeficientu zdvihu
spolu so snímačom sily HM 170.40
- určenie momentového koeficientu

1 aerofoil
1 manuál

požadovaný

HM 170 Otvorený aerodynamický tunel

voliteľné

HM 170,40 Trojzložkový snímač sily

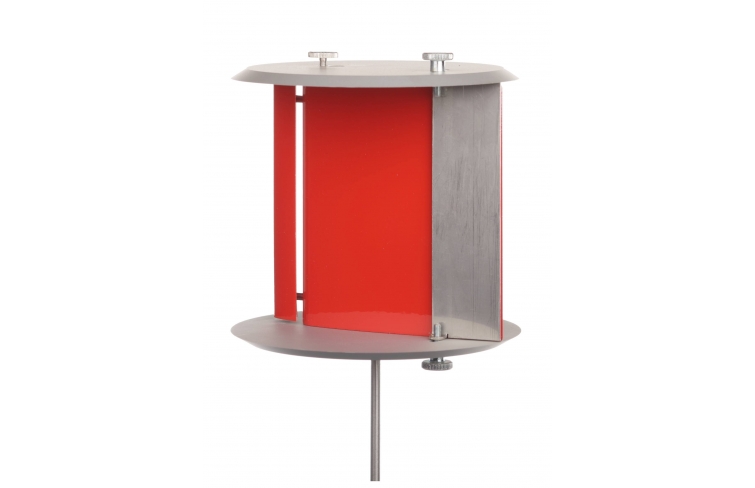

Krídlový model HM 170.21 má nastaviteľnú lamelu a nastaviteľnú štrbinovú klapku na zadnej strane. Na lamele je možné meniť odstup k prednej hrane základného profilu; štrbinovú klapku je možné nastaviť v uhle a oddelení. Klapka štrbiny sa dá odopnúť.

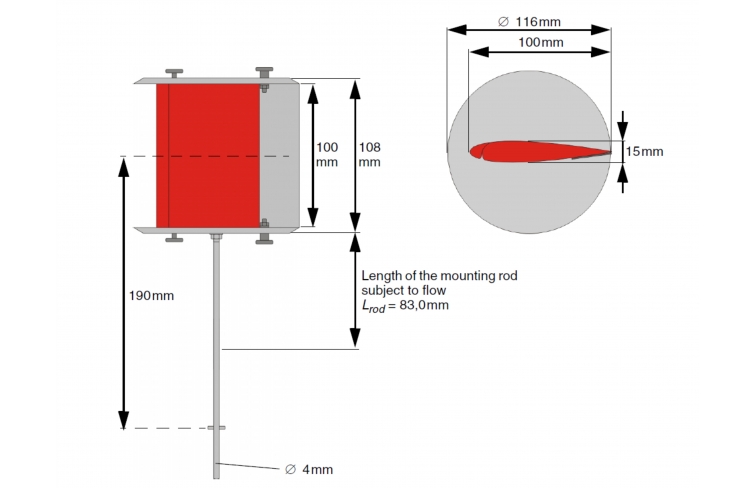

Základný profil krídla spolu s lamelou zodpovedá symetrickému profilu NACA 0015. Aby sa zabránilo sekundárnemu prúdeniu, je profil krídla osadený kruhovými krycími kotúčmi.

Krídlo je umiestnené v snímači sily, čo indikuje odporovú silu ako nameranú hodnotu v prúdení okolo telies.

Objednávacie číslo: 070.17021

Špecifikácia

krídlo s lamelou a štrbinovou klapkou na skúmanie vplyvu riadiacich plôch na krídla
príslušenstvo pre aerodynamický tunel HM 170
držiak vyrobený z nehrdzavejúcej ocele
aerofoil so štrbinovým profilom NACA 0015
