HM 170.09 Telesá určené do veterného tunela: aerofoil NACA 0015
- pokusy na telesách ponorených do prúdu
- určenie koeficientu odporu vzduchu a koeficientu vztlaku
- pokusy na telesách ponorených do prúdu
- určenie koeficientu odporu vzduchu (faktor c d )
- stanovenie koeficientu zdvihu
- spolu so snímačom sily HM 170.40
- určenie momentového koeficientu
1 teleso výťahu
požadovaný
HM 170 Otvorený aerodynamický tunel
voliteľné
HM 170,40 Trojzložkový snímač sily

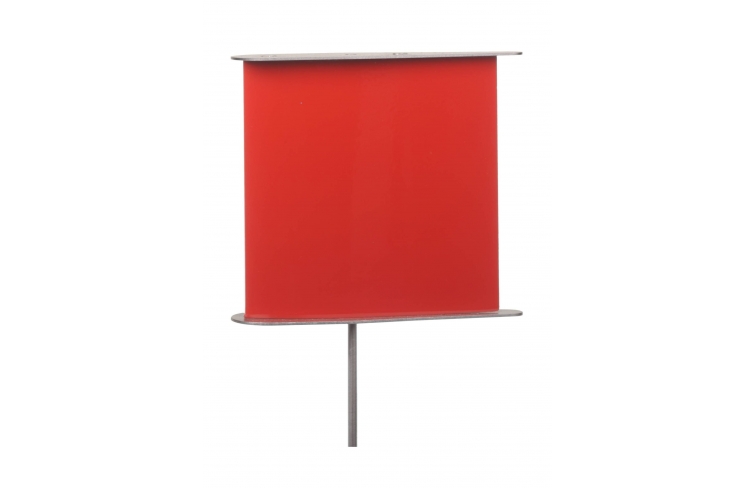

V meracom úseku aerodynamického tunela HM 170 je skúmaný profil telesa výťahu. Teleso výťahu pozostáva z profilovej časti vyrobenej z plastu a montážnej konzoly z nehrdzavejúcej ocele. Leták je natretý červenou farbou a na koncoch je vybavený vodiacimi panelmi. Tie zabezpečujú, že prúdenie je optimálne zosúladené s profilom. Zdvíhacie teleso je umiestnené v snímači sily, čo indikuje odporovú silu a zdvíhaciu silu ako nameranú hodnotu prietoku okolo telies.
Objednávacie číslo: 070.17009
Špecifikácia
- aerofoil ako zdvíhacie teleso pre pokusy na telesách ponorených do prúdu
- príslušenstvo pre aerodynamický tunel HM 170
- držiak vyrobený z nehrdzavejúcej ocele
- aerofoil lakovaný pre hladký povrch
Technické dáta
Aerofoil

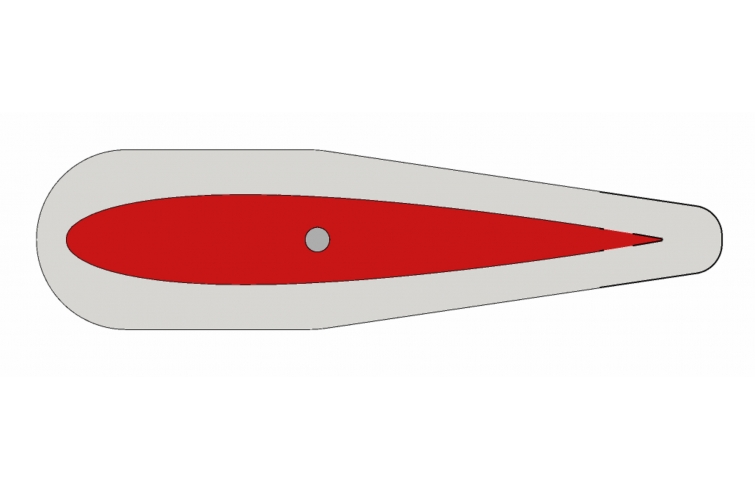

- profil: NACA 0015
- tvar: symetrický
- plast
- DxŠxV: 100x100x15 mm
- lakované v RAL 3000
Držiak
- nehrdzavejúca oceľ
- Ø 4 mm
Rozmery a hmotnosť

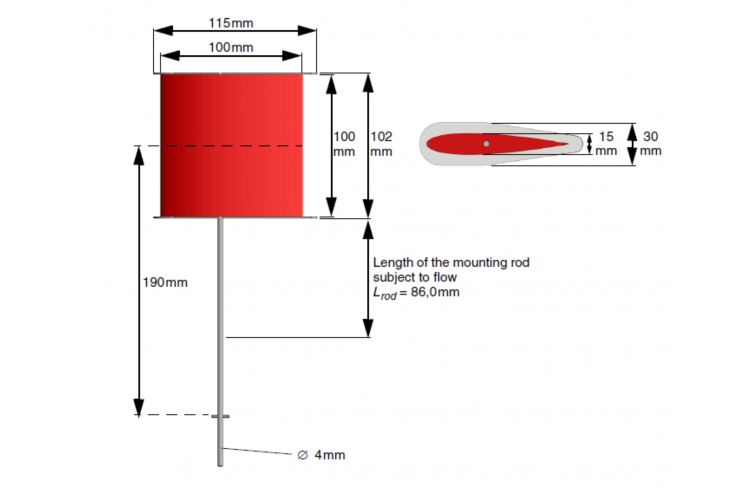

DxŠxV: 100x15x290 mm
Hmotnosť: cca. 0,2 kg
Objednávacie číslo: 070.17009
