HM 155 Vodné kladivo v potrubiach
- prieskum vodného rázu a tlakových vĺn v potrubiach
- 60 m dlhý úsek potrubia
- určenie rýchlosti šírenia vĺn vo vode
- solenoidový ventil s nastaviteľnou dobou zatvárania
- GUNT softvér na zobrazenie tlakovej krivky
- vodný ráz ako funkcia prietoku
- vodný ráz ako funkcia doby zatvárania ventilu
- zobrazenie krivky tlaku
- určiť čas odrazu
- výpočet rýchlosti šírenia vĺn vo vode
1 tréner
1 softvér GUNT + kábel USB
1 sada hadíc
1 sada inštruktážneho materiálu
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér HM 155W Web Access
Vodné rázy v potrubiach sú významným problémom v strojárstve, pretože môžu spôsobiť vážne poškodenie potrubia, armatúr a komponentov systému. Vodný ráz je spôsobený zotrvačným účinkom prúdiacej tekutiny, ktorá je vystavená náhlym zmenám rýchlosti, napr. pri rýchlom zatváraní ventilu. Preto sú poznatky o vzniku vodného rázu dôležitým aspektom pri navrhovaní potrubných systémov.

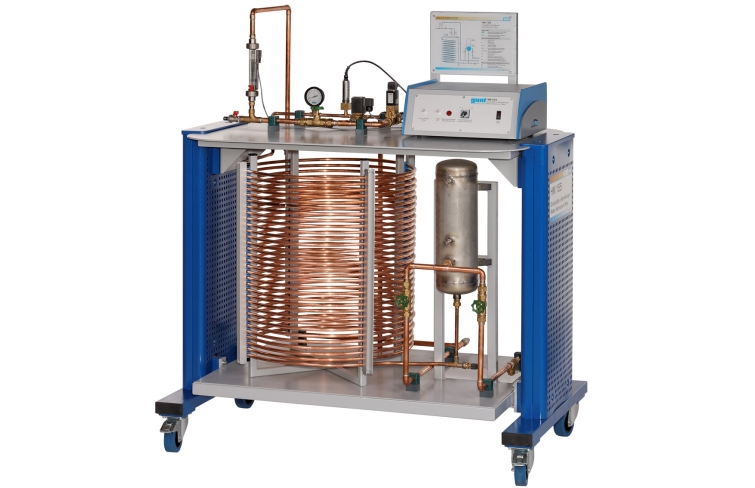

Trenažér HM 155 možno použiť na štúdium vodného rázu a tlakových vĺn v dlhých potrubiach. Vodné rázy sa vytvárajú uzavretím ventilu na konci časti potrubia. Vodný ráz sa potom odráža na začiatok potrubia ako obrátená vlna. Tlaková nádoba so vzduchovým vankúšom na začiatku časti potrubia simuluje otvorený začiatok potrubia, takže je zreteľný odraz vlny. Aby sa dosiahli dostatočne veľké časy odrazu, bola nainštalovaná 60 m dlhá rúrková časť, ktorá je z dôvodu úspory miesta tvarovaná ako stočená rúrka.
V experimentoch sa študuje vznik vodného rázu ako funkcia doby zatvárania ventilu. Trenažér teda obsahuje dva solenoidové ventily, jeden s konštantnou dobou zatvárania a jeden s nastaviteľnou dobou zatvárania. Výsledné tlakové oscilácie sú merané tlakovým snímačom a tlaková krivka je zobrazená softvérom GUNT .
Na nastavenie prietoku sa používa ventil. Zobrazí sa tlak v systéme a prietok. Poistný ventil chráni systém pred pretlakom.
Objednávacie číslo: 070.15500
Špecifikácia
- prieskum vodného rázu a tlakových vĺn v potrubiach
- časť potrubia ako stočená rúrka na úsporu miesta
- generovanie vodného rázu cez solenoidový ventil s konštantným časom zatvárania
- generovanie vodného rázu cez solenoidový ventil s nastaviteľným časom zatvárania
- tlaková nádoba so vzduchovým vankúšom odráža vlnu
- poistný ventil chráni pred pretlakom v systéme
- prístroje: snímač tlaku, rotameter, manometer
- znázornenie tlakových kriviek a prietoku pomocou softvéru GUNT
- Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta
Solenoidový ventil, konštantný čas zatvárania
- čas uzávierky: 20…30 ms
- prevádzkový tlak: 0…10 bar
Solenoidový ventil, nastaviteľná doba zatvárania
- čas uzávierky: 1…4s
- prevádzkový tlak: 0,2…12 bar
Poistný ventil: 16bar
Časť potrubia, medená
- dĺžka: 60m
- vnútorný priemer: 10mm
Tlaková nádoba: 4L
Meracie rozsahy
- tlak: 0…16 bar
- prietok: 30…320L/h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1310x790x1500 mm
Hmotnosť: cca. 155 kg
Vyžaduje sa pre prevádzku
prípojka vody na 300L /h, odtok
PC s Windows
Objednávacie číslo: 070.15500
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![Vzdialené vzdelávanie – GU 100 Web Access Box](/images/wissen_thumbs/523_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![GU 100 Web Access Box](/images/datasheet/590/HM-155-GU-100-Web-Access-Box-products_list_small-gunt-590-foto_totale.jpg)
![HM 155W Web Access Software](/images/datasheet/590/HM-155-HM-155W-Web-Access-Software-products_list_small-gunt-590-foto_totale.jpg)
![](/images/datasheet/590/HM-155-Water-hammer-in-pipes-products_list_small-gunt-590-foto_totale.jpg)

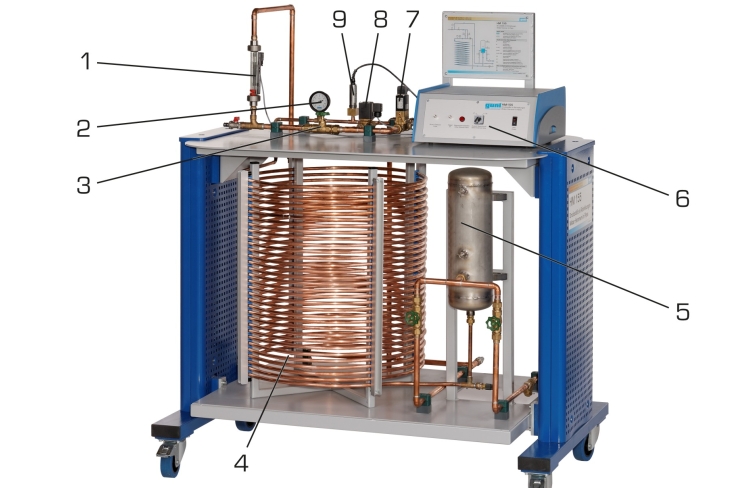

![1 prietokomer, 2 manometer, 3 ventily na nastavenie prietoku, 4 potrubné úseky, 5 tlakových nádob, 6 riadiacich jednotiek, 7 nastaviteľných solenoidových ventilov, 8 konštantných solenoidových ventilov, 9 tlakových senzorov](/images/datasheet/590/HM-155-Water-hammer-in-pipes-products_list_small-gunt-590-zeichnung.jpg)

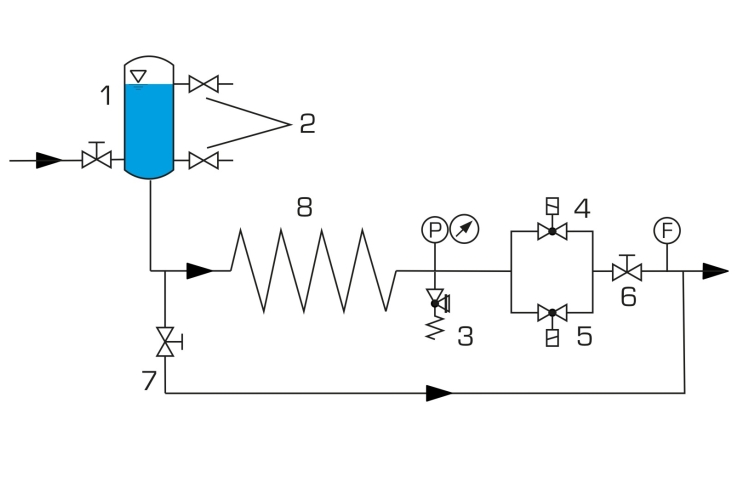

![1 tlaková nádoba so vzduchovým vankúšom, 2 ventily na nastavenie hladiny, 3 poistný ventil, 4 nastaviteľný elektromagnetický ventil, 5 konštantný elektromagnetický ventil, 6 ventil na nastavenie prietoku, 7 ventil na vyprázdnenie tlakovej nádoby, 8 potrubných dielov; P tlak, F prietok](/images/datasheet/590/HM-155-Water-hammer-in-pipes-products_list_small-gunt-590-zeichnung_einzelheit_1.jpg)

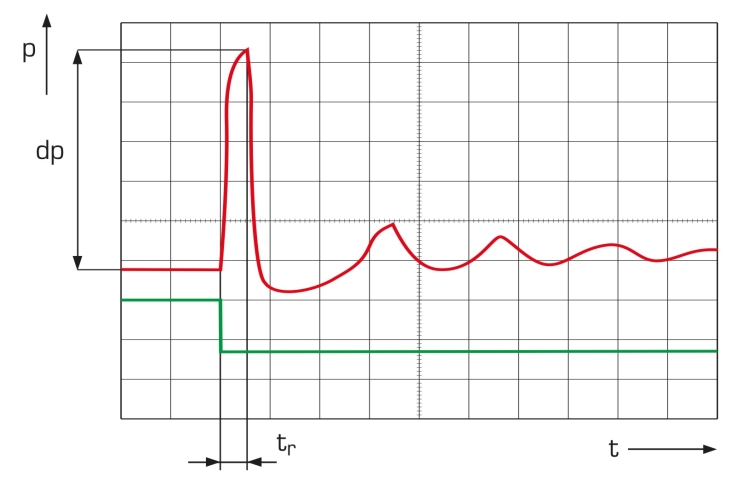

![Priebeh tlaku v čase na solenoidovom ventile s konštantnou dobou zatvárania; červená: tlaková krivka, zelená: spúšťací signál; p tlak, t čas, tr čas odrazu, dp: vodné kladivo](/images/datasheet/590/HM-155-Water-hammer-in-pipes-products_list_small-gunt-590-zeichnung_einzelheit_2.jpg)
