HM 150.15 Hydraulický piest – čerpanie pomocou vodného kladiva
- vznik a pôsobenie vodného rázu
- princíp barana
- priehľadná nádrž a viditeľná spätná klapka pre optimálne sledovanie funkcie
- demonštrovať vznik a účinok vodného rázu
- princíp barana
- funkciu vzduchového plavidla
- vplyv objemu vzduchu vo vzduchovej nádobe a rýchlosti prúdenia na správanie sa čerpadla
- analýza účinnosti
1 experimentálna jednotka
1 sada hadíc
1 sada závaží
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
Náhle prerušenie prúdu vody môže spôsobiť vodné rázy v potrubí. Tento všeobecne nežiaduci efekt sa používa špeciálne v špeciálnych zariadeniach (hydraulické baranidlo) na zvýšenie vody na vyššiu úroveň. Na rozdiel od bežných čerpadiel tu nie je potrebný žiadny dodatočný mechanický pohon.
HM 150.15 možno použiť na demonštráciu vzniku a účinku vodného rázu a na štúdium fungovania hydraulického barana. Voda sa privádza do barana cez dlhé potrubie so spádom.
Nad určitou rýchlosťou vody sa odpadový ventil v pieste automaticky uzavrie v dôsledku síl prúdenia. To sa deje náhle, takže kinetická energia vody v potrubí sa premení na potenciálnu tlakovú energiu. Tlakom sa otvorí spätná klapka a voda prúdi do vzduchovej nádoby. Vzduchový vankúš vo vzduchovej nádobe tlmí vodné rázy a zabezpečuje rovnomerný zdvih do vyvýšenej nádrže. Po odznení vodného rázu sa v dôsledku vlastnej hmotnosti otvorí odpadový ventil, voda v potrubí začne opäť tiecť a proces sa opakuje.
Študuje sa činnosť odpadového ventilu ako funkcia hmotnostného zaťaženia, zdvihu ventilu a prietoku. Ďalej je možné ukázať, ako objem vzduchu vo vzduchovej nádobe ovplyvňuje vztlak.
Na nastavenie prietoku sa používajú ventily. Priehľadná nádrž, viditeľná spätná klapka vo vzduchovej nádobe a viditeľný pohyb odpadového ventilu, to všetko umožňuje vynikajúce sledovanie funkcie. Všetky komponenty sú prehľadne namontované na prednej doske.
Voda je dodávaná a prietok meraný pomocou základného modulu HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15015
Špecifikácia
- vznik a pôsobenie vodného rázu
- čerpanie pomocou vodného kladiva
- pevná prepadová nádrž sa používa ako zdroj vody napr. rieka, bazén
- zvýšená nádrž s variabilnou hlavou čerpadla
- odpadový ventil s nastaviteľným zdvihom, cyklicky sa zatvára vplyvom sily prúdenia vody
- Nádrž so spätnou klapkou a objemom vzduchu sa používa ako vzduchová nádoba
- objem vzduchu vo vzduchovej nádobe sa mení odvzdušňovacím ventilom
- meranie prietoku pomocou základného modulu HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórny prívod
Technické dáta
Ram
- max. výška 0,27 m
- max. prietok: 90L/h
Rozmery a hmotnosť
DxŠxV: 1100x640x1400 mm
Hmotnosť: cca. 57 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15015
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/562/HM-150.15-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-562-foto_totale.jpg)

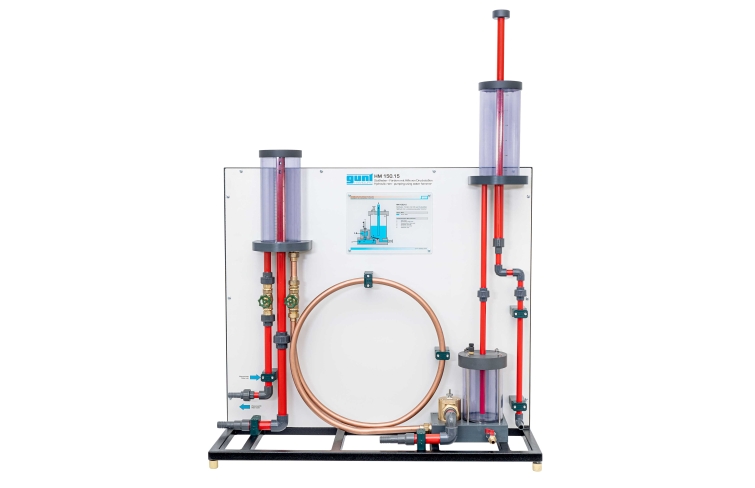

![](/images/datasheet/562/HM-150.15-Hydraulic-ram---pumping-using-water-hammer-products_list_small-gunt-562-foto_totale.jpg)

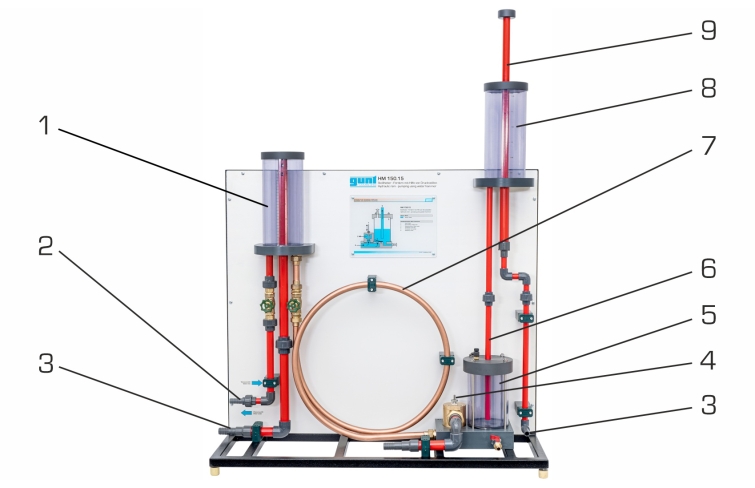

![1 vstupná nádrž s pevným prepadom, 2 prípojky vody, 3 vypúšťanie vody, 4 odpadový ventil so zdvihom, 5 vzduchová nádoba s objemom vzduchu a spätnou klapkou, 6 stúpačka, 7 rúr, 8 zvýšená nádrž, 9 nastaviteľný prepad](/images/datasheet/562/HM-150.15-Hydraulic-ram---pumping-using-water-hammer-products_list_small-gunt-562-zeichnung.jpg)

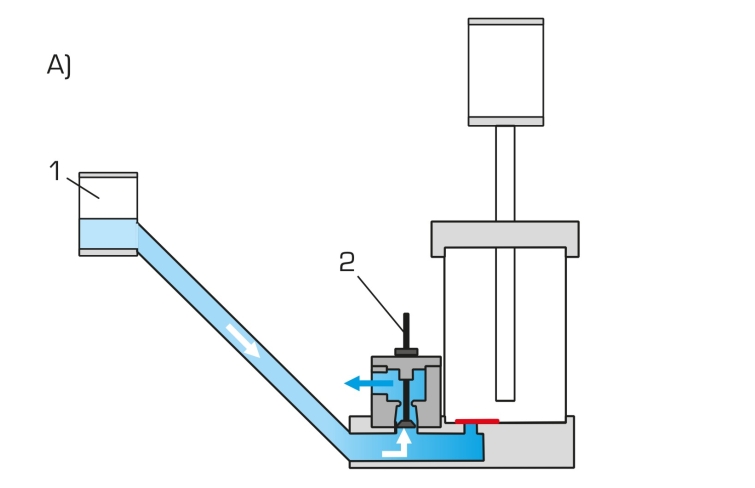

![Princíp činnosti hydraulického barana: A) odpadový ventil otvorený, spätná klapka zatvorená, výstup vody cez odpadový ventil; 1 vstupná nádrž, 2 odpadový ventil](/images/datasheet/562/HM-150.15-Hydraulic-ram---pumping-using-water-hammer-products_list_small-gunt-562-zeichnung_einzelheit_1.jpg)

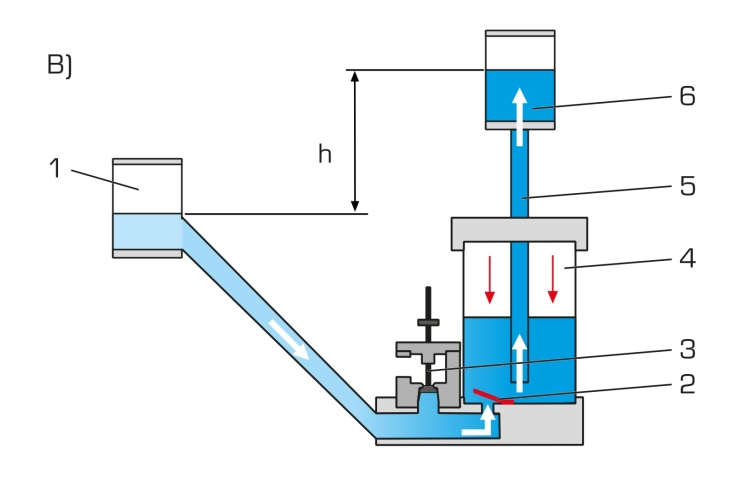

![B) odpadový ventil zatvorený, spätná klapka otvorená, prívod vody do vzduchovej nádoby a zvýšená nádrž; 1 vstupná nádrž, 2 spätná klapka, 3 odpadový ventil, 4 vzduchová nádoba s objemom vzduchu, 5 stúpačka, 6 zvýšená nádrž; h hlava](/images/datasheet/562/HM-150.15-Hydraulic-ram---pumping-using-water-hammer-products_list_small-gunt-562-zeichnung_einzelheit_2.jpg)
