HM 150.14 Tvorba vírov
- generovanie a skúmanie voľných a vynútených vírov
- rôzne vložky na odtok vody
- obežné koleso na vytváranie núteného víru
- vizualizácia rôznych vírov
- skúmanie voľných a vynútených vírov
- znázornenie povrchových profilov
- určenie rýchlosti
1 experimentálna jednotka
4 vložky na odtok vody
1 obežné koleso
1 sada inštruktážneho materiálu
voliteľné
HM 150 Základný modul pre experimenty v mechanike tekutín
V dynamike tekutín je vír kruhový tok tekutiny spôsobený dostatočne veľkými gradientmi rýchlosti. V praxi to možno pozorovať, keď voda vyteká z nádrže do potrubia alebo keď sa stretnú dve tekutiny s rôznou rýchlosťou.
Experimentálna jednotka HM 150.14 vám umožňuje vytvárať a študovať voľné a nútené víry.

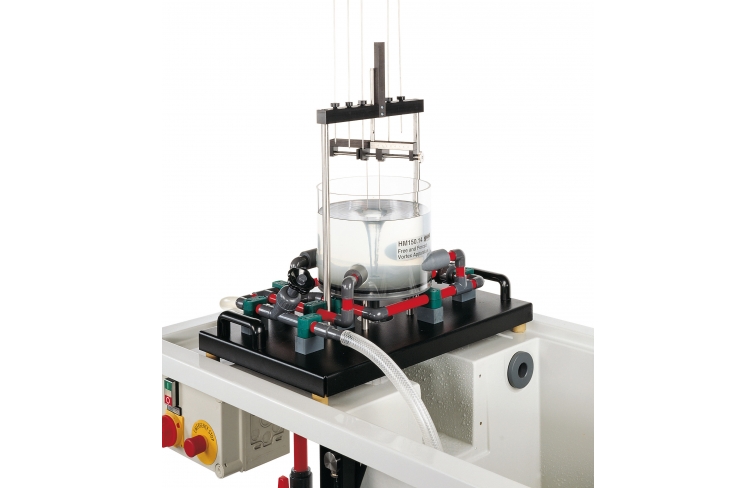

Experimentálna jednotka má priehľadnú nádrž s tryskami, rôzne vložky na odtoku vody, obežné koleso a bodové meradlo na detekciu vírových profilov.
Na vytvorenie voľného víru sa voda privádza radiálne do nádrže a prúdi cez prstenec, aby sa spomalila. Vír vzniká prúdením z nádrže. K odtoku sú k dispozícii štyri ľahko vymeniteľné vložky rôznych priemerov.
Na vytvorenie núteného víru sa voda zavádza tangenciálne. Vír je generovaný pomocou obežného kolesa poháňaného vodným lúčom.
Bodové meradlá sa používajú na meranie povrchových profilov vírov. Určuje sa aj rýchlosť vírenia.
Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je privádzaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.
Objednávacie číslo: 070.15014
Špecifikácia
- generovanie a skúmanie vírov
- priehľadná nádrž umožňuje vizualizáciu tvorby vírov
- dve trysky pre radiálny prívod vody (voľný vír)
- dve trysky pre tangenciálny prívod vody (nútené vírenie)
- rôzne vložky pre odtok vody na vytvorenie voľného víru
- obežné koleso na vytváranie núteného víru
- bodové meradlá zisťujú profil povrchu
- prietok určený základným modulom HM 150
- zásobovanie vodou pomocou základného modulu HM 150 alebo cez laboratórne zásobovanie
Technické dáta
Nádrž
- priemer: 250 mm
- výška: 190 mm
4 vložky na odtok vody
- priemer: 8, 12, 16 a 24 mm
Obežné koleso s 3 lopatkami
Vertikálne bodové meradlo
- 6 pohyblivých tyčí
Horizontálne bodové meradlo
- 2 pohyblivé tyče
Meracia trubica, pohyblivá
- horizontálne 0…90 mm, vertikálne 70…190 mm
- priemer: 4 mm
Rozmery a hmotnosť
DxŠxV: 640x400x675 mm
Hmotnosť: cca. 18 kg
Vyžaduje sa pre prevádzku
HM 150 (uzavretý okruh vody) alebo vodovodná prípojka, odtok
Objednávacie číslo: 070.15014
![Základy mechaniky tekutín: Prehľad webu E-Learn](/images/wissen_thumbs/599_en-GB.jpg)
![HM 150 Úvod do základov mechaniky tekutín](/images/wissen_thumbs/106_en-GB.jpg)
![Mechanika tekutín, návrh základného laboratória](/images/wissen_thumbs/257_en-GB.jpg)
![HM 150 Base modul pre experimenty v mechanike tekutín](/images/datasheet/561/HM-150.14-HM-150-Base-module-for-experiments-in-fluid-mechanics-products_list_small-gunt-561-foto_totale.jpg)
![](/images/datasheet/561/HM-150.14-Vortex-formation-products_list_small-gunt-561-foto_totale.jpg)

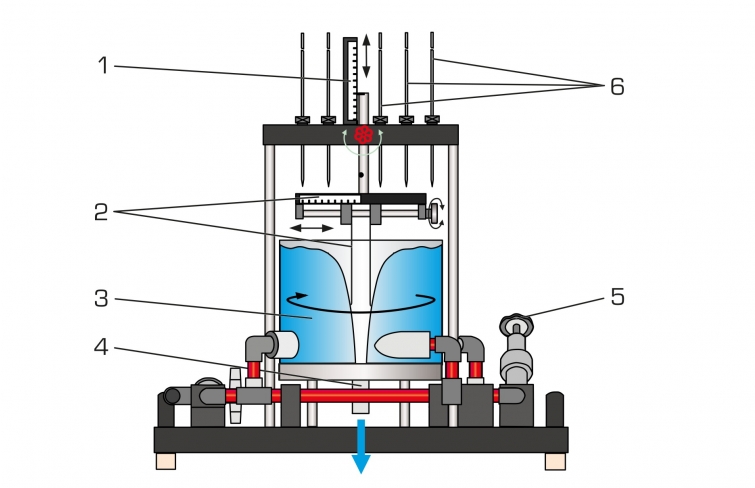

![1 stupnica na meranie výšky, 2-bodové meradlo so stupnicou na meranie polomerov víru, 3 voľné vírenie, 4 vypúšťanie vody, 5 ventilov na vypúšťanie vody, 6-bodové meradlo na meranie výšky povrchu víru](/images/datasheet/561/HM-150.14-Vortex-formation-products_list_small-gunt-561-zeichnung.jpg)

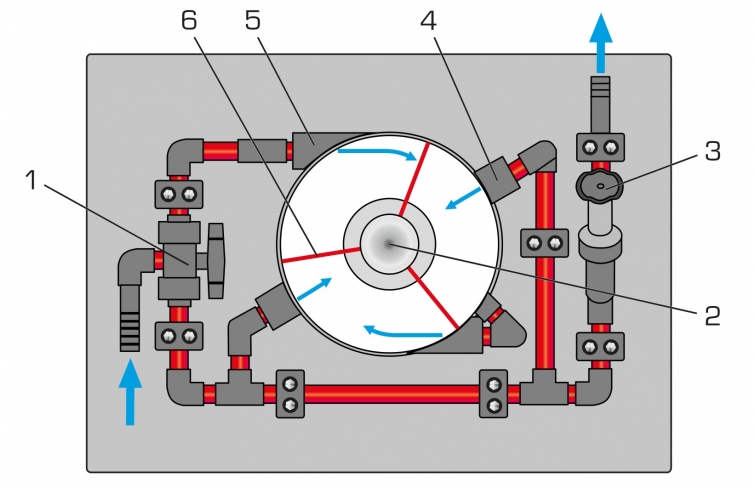

![Pôdorys experimentálnej jednotky: 1 ventil na výber tangenciálneho/radiálneho prívodu vody, 2 odtok vody, 3 ventil na vypúšťanie vody, 4 trysky na radiálny prívod vody, 5 trysiek na tangenciálny prívod vody, 6 obežných kolies](/images/datasheet/561/HM-150.14-Vortex-formation-products_list_small-gunt-561-zeichnung_einzelheit_1.jpg)

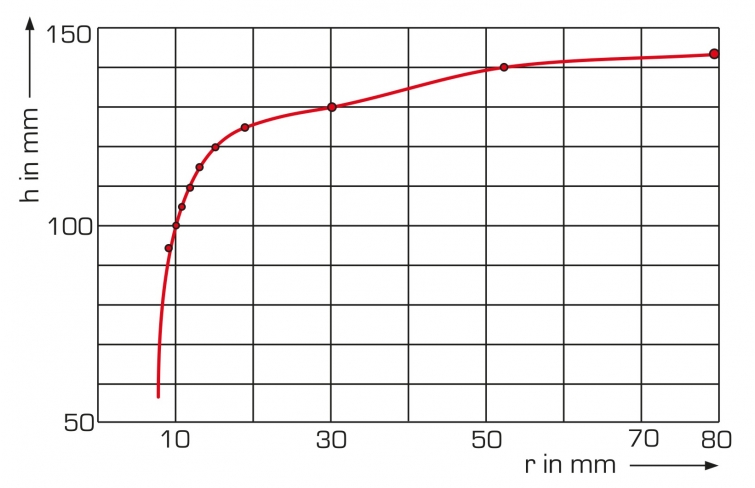

![Povrchový profil voľného víru: r polomer, h výška](/images/datasheet/561/HM-150.14-Vortex-formation-products_list_small-gunt-561-zeichnung_einzelheit_2.jpg)
