HM 365.15 Čerpadlo s bočným kanálom

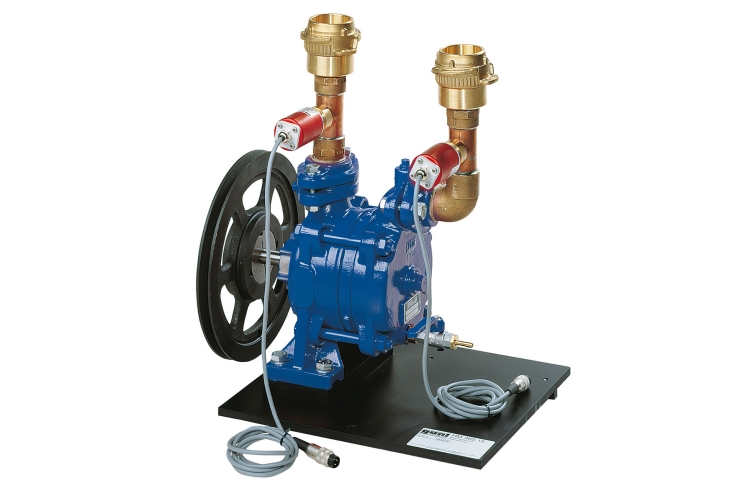

Na obrázku je znázornená podobná jednotka

prevádzkové správanie čerpadla s bočným kanálom
súčasťou GUNT FEML ine

v kombinácii s HM 365 a HM 365.10
- zaznamenávanie charakteristík čerpadla, charakteristiky systému, pracovného bodu
- potreba výkonu, hydraulický výkon, účinnosť čerpadla, hodnota NPSH

1 čerpadlo s bočným kanálom

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Čerpadlá s bočným kanálom tvoria kategóriu medzi objemovými čerpadlami a rotodynamickými čerpadlami. Počas fázy nasávania pracuje čerpadlo s bočným kanálom na princípe objemového objemu. Akonáhle je proces nasávania ukončený, čerpadlo s bočným kanálom začne pracovať ako odstredivé čerpadlo. Odstredivá sila rotujúceho obežného kolesa oddeľuje kvapalinu a plyn. Čerpadlá s bočným kanálom sú samonasávacie čerpadlá.

HM 365.15 je samonasávacie, jednostupňové čerpadlo s bočným kanálom, ktoré sa dodáva pripravené na inštaláciu namontované na doske. Čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi, pripája sa pomocou hadíc s rýchlospojkami a pripevňuje sa pomocou upínacích pák. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom. Rýchlosť čerpadla sa zníži o prevodový pomer remeňa.

Tlaky na vstupe a výstupe čerpadla s bočným kanálom sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.
