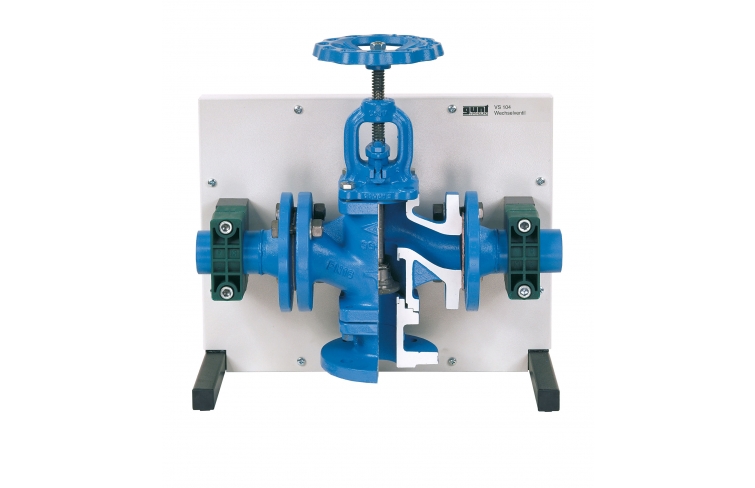

VS 104 Vyrezaný model: prepínací ventil
Strihané modely znázorňujú komerčné komponenty používané na pitnú vodu a plynové inštalácie, ako sú uzatváracie armatúry, ventily na zamedzenie spätného toku a objemové počítadlá.
Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu.
Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.
Objednávacie číslo: 076.10400
Špecifikácia
- odrezaný model prepínacieho ventilu
- namontované na zobrazovacom paneli
- funkčnosť pohyblivých častí zachovaná
Technické dáta
Prepínací ventil
- menovitý tlak: PN16
- prírubové spoje: DN50
- inštalačná dĺžka: 230 mm
- prúdiace médiá: pary, plyny, kvapaliny
- materiál: sivá liatina/oceľ
Rozmery a hmotnosť
DxŠxV: 500x370x400 mm
Hmotnosť: cca. 20 kg
