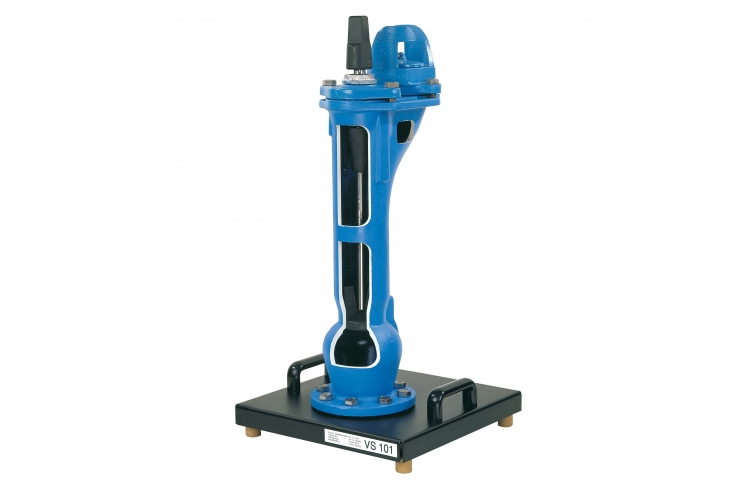

VS 101 Vyrezaný model: podzemný hydrant
Strihané modely znázorňujú komerčné komponenty používané na pitnú vodu a plynové inštalácie, ako sú uzatváracie armatúry, ventily na zamedzenie spätného toku a objemové počítadlá.
Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu.
Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.
Objednávacie číslo: 076.10100
Špecifikácia
- výrezový model podzemného hydrantu
- namontované na základnej doske
- funkčnosť pohyblivých častí zachovaná
Technické dáta
Prírubové kovanie: DN80
Materiál: šedá liatina/oceľ
Podzemný hydrant
- nominálny tlak: 16bar
- menovitý výkon: 136m 3 /h
- menovitý rozmer: DN80
- prevádzková teplota: 50°C
- otáčky pred začiatkom prietoku: 3,5
- otáčky pred úplným otvorením: 9 ±1
Rozmery a hmotnosť
DxŠxV: 400x400x810 mm
Hmotnosť: cca. 35 kg
