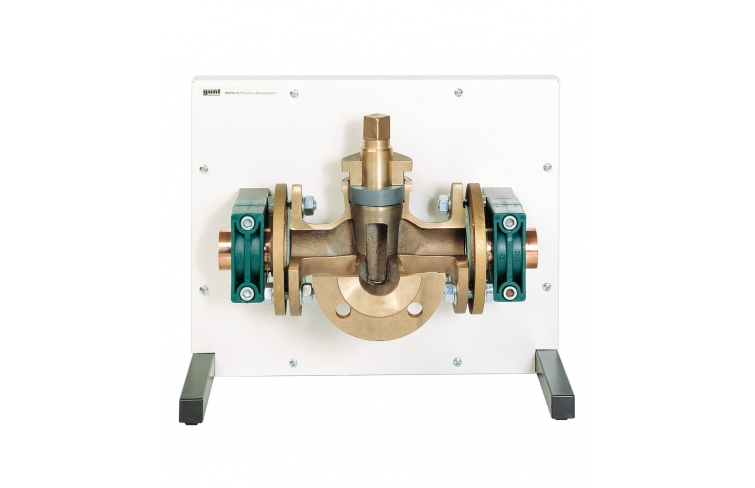

HM 700.12 Vyrezaný model: trojcestný zátkový ventil
Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.
Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.
Objednávacie číslo: 070.70012
Špecifikácia
- odrezaný model trojcestného kužeľového ventilu
- vybavené prírubovými armatúrami
- namontované na zobrazovacom paneli
- kontrastné sfarbenie dielov pre zvýraznenie vnútorných detailov
Technické dáta
Kovanie: 1 ¼”
Materiál: strelný kov/oceľ
Trojcestný zásuvný ventil
- menovitý tlak: PN16
- menovitý priemer: DN50
- inštalačná dĺžka: 230 mm
- prúdiace médiá: para, plyny, kvapaliny
Rozmery a hmotnosť
DxŠxV: 500x370x400 mm
Hmotnosť: cca. 20 kg
