HM 700.08 Vyrezaný model: redukčný ventil

HM 700.08 Vyrezaný model: redukčný ventil

  • Výrezový model štandardného redukčného ventilu
  • oboznámenie sa s konštrukciou a funkčnosťou všetkých častí

1 odrezaný model
1 popis
1 pohľad v reze

Odrezané modely sú skutočné armatúry a komponenty používané v skutočných potrubných inštaláciách, napr. ventily, clona, meracia tryska, uzatváracie armatúry, poistný ventil a čerpadlá.

Modely sú prehľadne rozložené na zobrazovacích paneloch alebo základových doskách.
Súčasťou je krátky popis a pohľad v reze, takže modely možno použiť aj na cvičenia technického kreslenia.

Objednávacie číslo: 070.70008

Špecifikácia

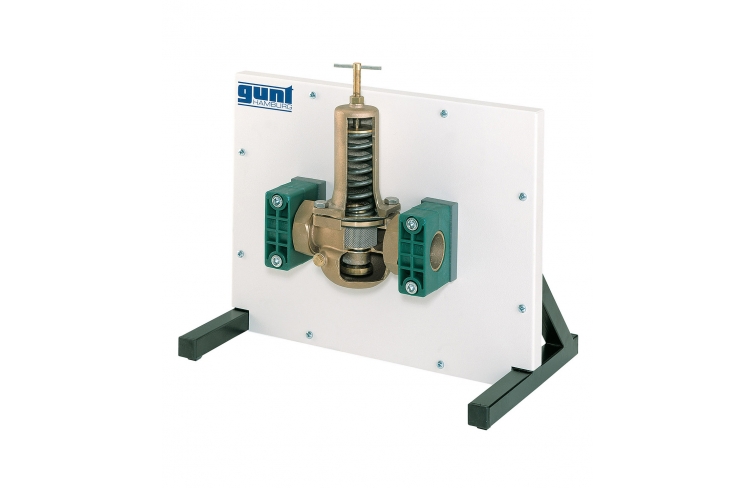

  1. cut-way model redukčného ventilu
  2. vybavené prírubovými armatúrami
  3. namontované na zobrazovacom paneli
  4. kontrastné sfarbenie dielov pre zvýraznenie vnútorných detailov
Technické dáta

Kovanie: 1 ¼”
Materiál: strelný kov/oceľ

Redukčný ventil

  • vstupný tlak: max. 25 bar
  • výstupný tlak, nastaviteľný: 1…7bar
  • menovitý priemer: 2”
  • inštalačná dĺžka: 260 mm
  • prúdiace médiá: voda, plyn, stlačený vzduch

Rozmery a hmotnosť

DxŠxV: 500x370x400 mm
Hmotnosť: cca. 15 kg

Objednávacie číslo: 070.70008
