MT 158 Montážne cvičenie: guľový ventil a uzatvárací ventil
- praktické cvičenie založené na montáži guľového ventilu a uzatváracieho ventilu
- časť GUNT Practice Line na montáž, údržbu a opravy
- konštrukcia a funkcia guľového ventilu
- konštrukcia a funkcia uzatváracieho ventilu
- montáž a demontáž, a to aj na účely údržby a opráv
- výmena komponentov (napr. tesnenia)
- porovnanie 2 rôznych ventilov a armatúr
- čítanie a pochopenie technických výkresov a prevádzkových pokynov
- spolu s testovacou stanicou ventilov a armatúr MT 162
- skúška tesnosti zmontovaného ventilu
1 súprava (uzatvárací ventil)
1 sada (guľový ventil)
1 sada nástrojov
1 sada malých dielov
1 box na náradie s penovou vložkou
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletného súboru výkresov so zoznamom dielov, popisu montážnych a demontážnych sekvencií, aj vo vzťahu k opravám
voliteľné
MT 162 Testovacia stanica hydraulických ventilov a armatúr
Uzatváracie ventily tu prezentovaného dizajnu sa používajú na uzavretie a obmedzenie prietoku média. Musia byť schopné úplného uzavretia prietoku. Uzavretie ventilu by malo byť také, aby objemový prietok neklesol náhle na nulu, aby sa zabránilo rázovému zaťaženiu. Kužeľ ventilu sa pohybuje vreteno a vytvára kovové tesnenie proti sedlovému krúžku vtlačenému do puzdra. Vreteno je utesnené tesniacou upchávkou. Spoj medzi puzdrom a krytom svorky je utesnený plochým tesnením.
Guľové ventily sa používajú tam, kde je potrebné rýchlo a jednoducho zastaviť toky médií alebo tlaky v potrubiach, napr. keď je potrebné odstrániť ventily a armatúry z tlakového potrubia. Majú veľmi nízky prietokový odpor v otvorenom stave, vyžadujú malý priestor vďaka kompaktnej konštrukcii a majú samočistiacu tesniacu plochu. Tesniace teleso je guľa s valcovým otvorom umožňujúcim plný prietok, keď je ventil úplne otvorený. Guľa sa otáča o 90° pomocou páky s hriadeľom, čo umožňuje úplné otvorenie alebo zatvorenie ventilu.
Cvičná súprava MT 158 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy určené pre školenia na technických školách a vo firemných školiacich strediskách. Úzke prepojenie medzi teóriou a praxou je kľúčom k obsahu vzdelávania.
MT 158 umožňuje montáž a demontáž dvoch typických uzatváracích ventilov. Žiaci sa zoznámia so všetkými komponentmi a ich režimami činnosti. Diely sú prehľadne rozložené a dobre chránené v skrinke na náradie. Cvičí sa systematická montáž a demontáž ventilov a armatúr. Sprievodný materiál podrobne popisuje jednotlivé kroky a poskytuje ďalšie informácie o oblastiach použitia, prevádzkovom režime a dizajne armatúr.
Objednávacie číslo: 051.15800
Špecifikácia
- učebný koncept pre montážne cvičenia na ventiloch a armatúrach
- uzatvárací ventil, ako súprava
- 2-cestný guľový ventil, ako súprava
- kompletná súprava montážneho náradia
- časti ventilov a nástroje umiestnené v skrinke na náradie z oceľového plechu
- časť GUNT Practice Line na montáž, údržbu a opravy
Technické dáta
Uzatvárací ventil s prírubovými spojmi
- DN25, PN16
- puzdro, ručné koleso, kryt svorky, rám upchávky: sivá liatina
- kužeľ, sedlový krúžok, vreteno, kruhový segment atď.: nehrdzavejúca oceľ
Guľový ventil s prírubovými spojmi
- DN25, PN16
- puzdro: C22
- guľa: mosadz
- vreteno, páka, kotúče atď.: pozinkovaná oceľ
Rozmery a hmotnosť
DxŠxV: 720x360x310mm (skrinka na náradie)
Hmotnosť: cca. 35 kg
Objednávacie číslo: 051.15800
![Montáž vykonáva ventily a armatúry](/images/wissen_thumbs/150_en-GB.jpg)
![MT 162 Testovacia stanica hydraulických ventilov a armatúr](/images/datasheet/994/MT-158-MT-162-Hydraulic-valves-and-fittings-test-stand-products_list_small-gunt-994-foto_totale.jpg)

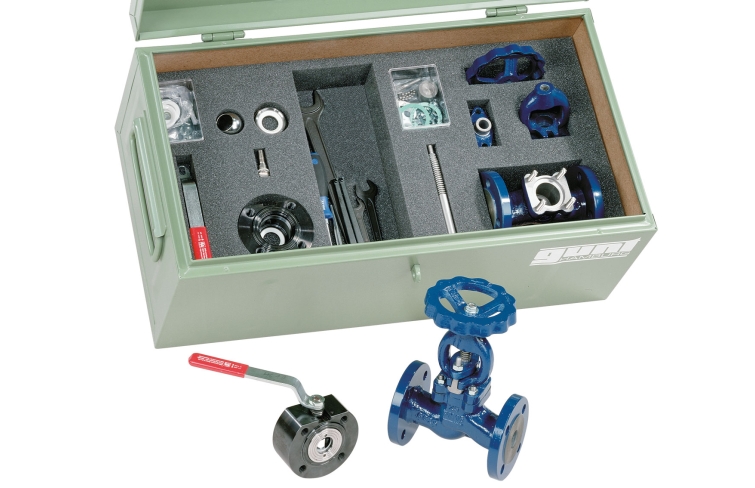

![Na obrázku je znázornená skrinka na náradie so súpravami a náradím. V popredí sú ventily a armatúry, ako sú zostavené zo súprav.](/images/datasheet/994/MT-158-Assembly-exercise-ball-valve-and-shut-off-valve-products_list_small-gunt-994-foto_totale.jpg)

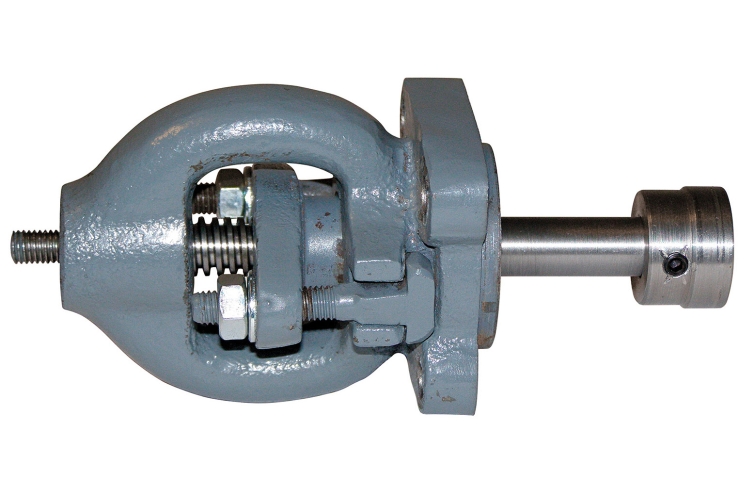

![Montážna jednotka 2 uzavieracieho ventilu, zmontovaná](/images/datasheet/994/MT-158-Assembly-exercise-ball-valve-and-shut-off-valve-products_list_small-gunt-994-zeichnung.jpg)

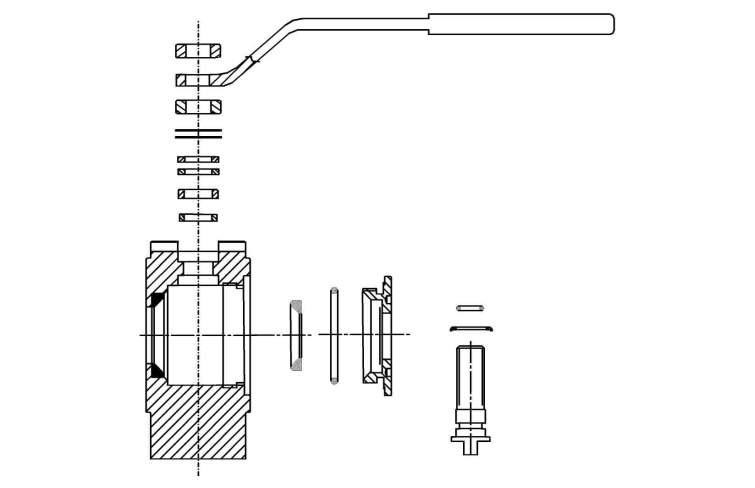

![Montážny výkres guľového ventilu](/images/datasheet/994/MT-158-Assembly-exercise-ball-valve-and-shut-off-valve-products_list_small-gunt-994-zeichnung_einzelheit_1.jpg)

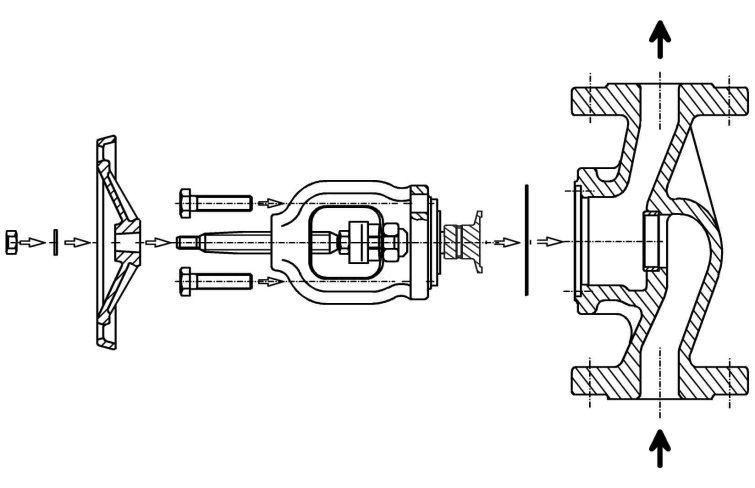

![Montážny výkres uzatváracieho ventilu](/images/datasheet/994/MT-158-Assembly-exercise-ball-valve-and-shut-off-valve-products_list_small-gunt-994-zeichnung_einzelheit_2.jpg)
