MT 102 Montážne cvičenie: elektricky poháňaný regulačný ventil
- široký rozsah učenia s interdisciplinárnymi problémami
- časť GUNT Practice Line na montáž, údržbu a opravy
- multimediálne inštruktážne materiály na USB flash disku a online v GUNT Media Center: 3D PDF , DXF súbory, STEP súbory, videá
- funkcia a konštrukcia elektricky poháňaného regulačného ventilu
- plánovanie a prezentácia procesu montáže
- montáž a demontáž, a to aj na účely údržby a opráv
- čítať a porozumieť technickým výkresom (súbory PDF , súbory DXF , súbory STEP )
- generácie programov pre 3D tlač a CNC obrábanie
- spolu s napájaním
- funkčná skúška zmontovaného regulačného ventilu
1 súprava
1 sada nástrojov
1 sada príslušenstva
1 sada náhradných dielov
4x úložný systém s penovou vložkou
1 sada inštruktážneho materiálu, pozostávajúca z technického popisu systému, kompletnej sady výkresov so zoznamom dielov ( PDF , DXF , STEP ), popisu sekvencií montáže a demontáže, montážnych videí, online prístupu do GUNT Media Center
voliteľné
Vozík MT 120.01
MT 120.02 Transportný valec
Jednotka MT 102 je elektricky poháňaný regulačný ventil. Regulačné ventily sú kľúčovými komponentmi systémov procesného inžinierstva. Vo všeobecnosti sa používajú na reguláciu prietokov plynov alebo kvapalín.
Súprava MT 102 je súčasťou GUNT Practice Line pre montáž, údržbu a opravy, ktorá bola určená pre technické školy a firemné školiace strediská. Úzke prepojenie medzi teóriou a učebným obsahom založeným na praxi je evidentné. Procesy montáže a demontáže je možné jednoducho dokončiť v rámci štandardných vyučovacích hodín. Na montáž sú potrebné iba základné nástroje, ktoré sú všetky dodávané so súpravou. Na montáž je potrebný zverák. Pre funkčnú skúšku zmontovaného regulačného ventilu sa dodáva generátor prúdového signálu, je potrebný napájací zdroj.
Súčasné multimediálne inštruktážne materiály poskytujú rozsiahle technické informácie ako základ pre návrh lekcií. Základným prvkom učebných materiálov je kompletná sada výkresov ako súbory so zoznamom dielov, výkresy jednotlivých dielov, rozložené pohľady, montážne výkresy a 3D výkresy. Všetky výkresy sú štandardné a sú dimenzované v súlade s požiadavkami výroby. Sada výkresov pozostáva zo súborov DXF , súborov STEP a súborov PDF . Užitočnou funkciou sú aj montážne videá. Súbory sú tiež bezplatne dostupné online v GUNT Media Center.
Demontovaný regulačný ventil so sadou náhradných dielov a náradia sa dodáva v úložnom systéme s penovou vložkou. Pre pohodlnú prepravu stavebnice je vhodný transportný valec MT 120.02 alebo vozík MT 120.01 .
Objednávacie číslo: 051.10200
Špecifikácia
- súprava elektricky poháňaného regulačného ventilu s digitálnym regulátorom polohy
- časť GUNT Practice Line na montáž, údržbu a opravy
- demontovaný regulačný ventil so sadou náhradných dielov a nástrojov, uložený v úložnom systéme s penovou vložkou
- regulačný ventil pozostávajúci z telesa ventilu, krytu ventilu, elektrického pohonu s regulátorom polohy
- generátor prúdového signálu pre funkčnú skúšku zmontovaného regulačného ventilu
- multimediálne inštruktážne materiály: PDF , CAD súbory, STEP súbory, videá
- online prístup do GUNT Media Center
- zverák potrebný na montáž
- napájací zdroj potrebný na funkčný test
Technické dáta
Ovládací ventil
- DxŠxV: 180x110x370 mm
- DN 25
- PN 16
- nominálny zdvih: 15 mm
- K vs hodnota: 10
Elektrický pohon
- hnacia sila: 700N
- nominálny zdvih: 15 mm
- nominálny rozsah signálu: 0…10V
- digitálny polohovač
- vstupný signál: 4…20 mA
Generátor aktuálneho signálu
- 0…24 mA
230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 600x400x760mm (úložný systém)
Hmotnosť: cca. 26 kg
Vyžaduje sa pre prevádzku
zlozvyk
Odporúča sa počítač alebo online prístup
Objednávacie číslo: 051.10200
![GUNT Media Center: webová prezentácia](/images/wissen_thumbs/575_en-GB.jpg)
![Montáž vykonáva ventily a armatúry](/images/wissen_thumbs/150_en-GB.jpg)
![Priemysel 4.0 v technickom vzdelávaní](/images/wissen_thumbs/457_en-GB.jpg)
![GUNT Media Center](/images/wissen_thumbs/536_en-GB.jpg)

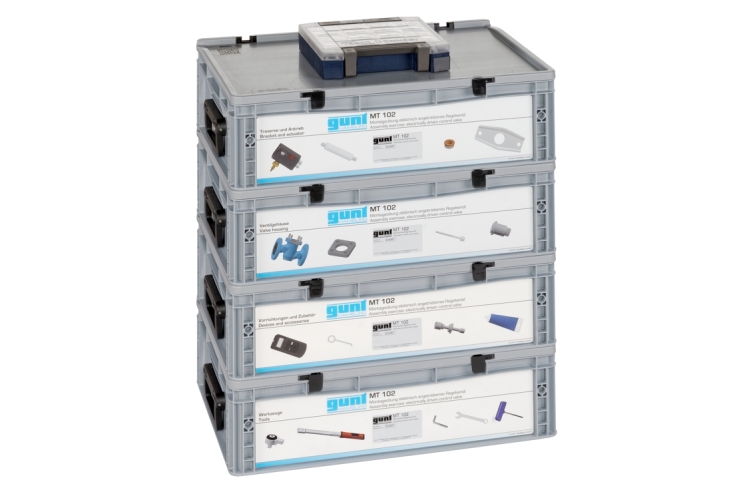

![MT 102: úložný systém + sada náhradných dielov (navrchu)](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-add_1.jpg)

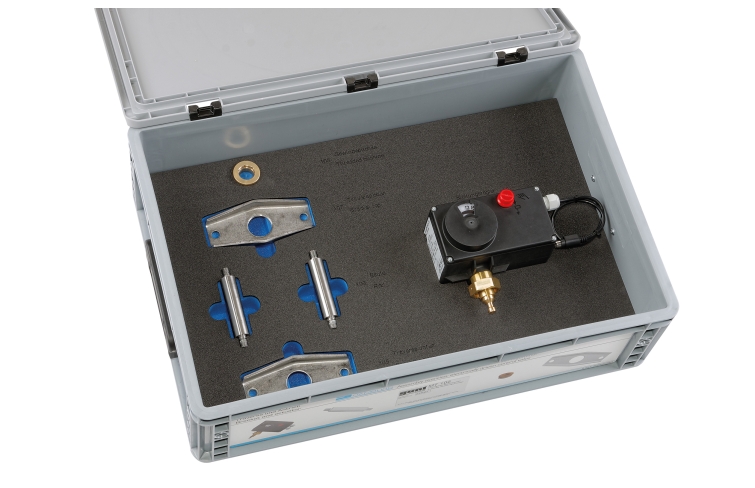

![Úložný systém s penovou vložkou: všetky komponenty majú svoje miesto, pena je označená](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-add_2.jpg)

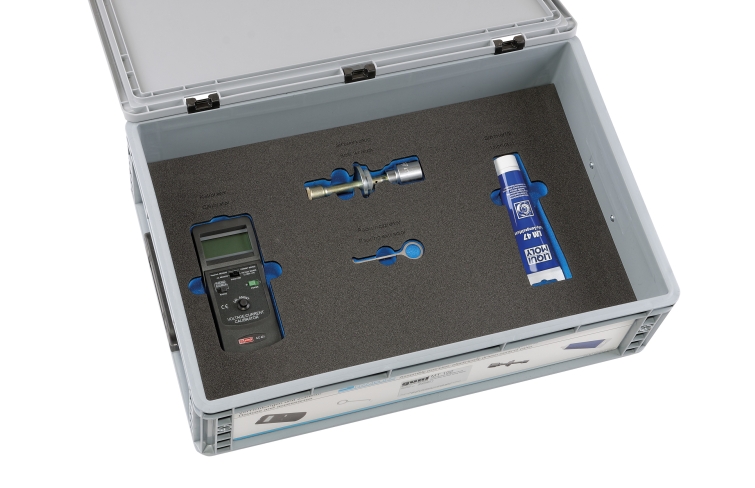

![Úložný systém s penovou vložkou: zariadenia a príslušenstvo](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-add_3.jpg)

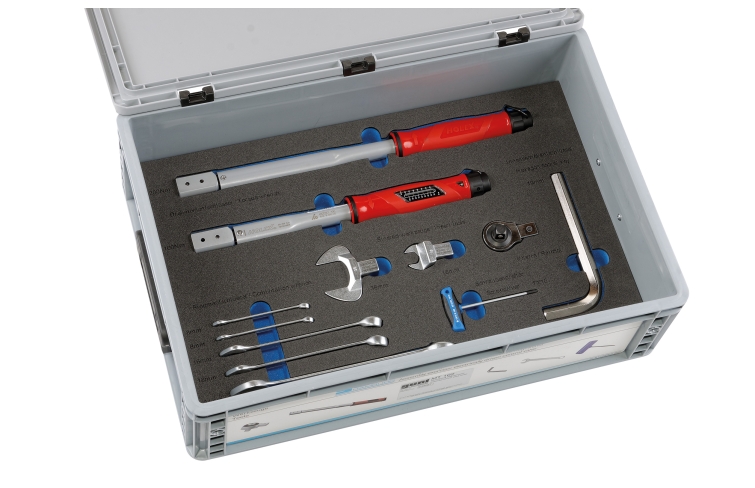

![Aufbewahrungssystem mit Schaumstoffeinlage: Werkzeuge](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-add_4.jpg)
![Vozík MT 120,01](/images/datasheet/1697/MT-102-MT-120.01-Trolley-products_list_small-gunt-1697-foto_totale.jpg)
![MT 120.02 Transportný valec](/images/datasheet/1697/MT-102-MT-120.02-Transport-roller-products_list_small-gunt-1697-foto_totale.jpg)

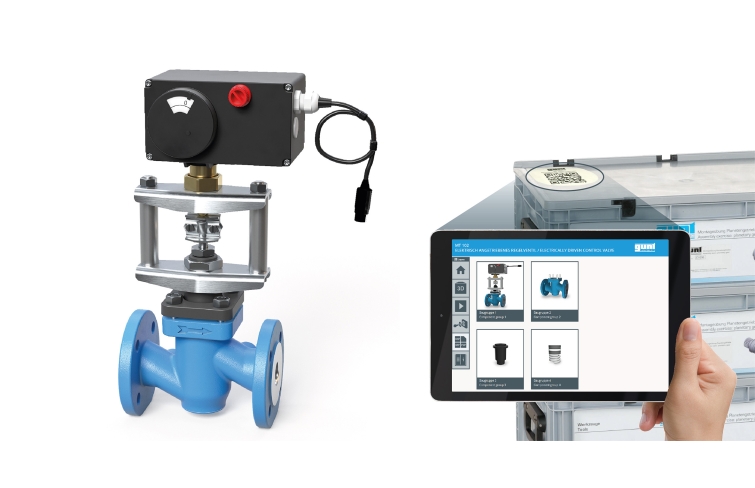

![Obrázok zobrazuje zostavený ovládací ventil a GUNT Media Center na tablete (nie je súčasťou dodávky)](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-foto_totale.jpg)

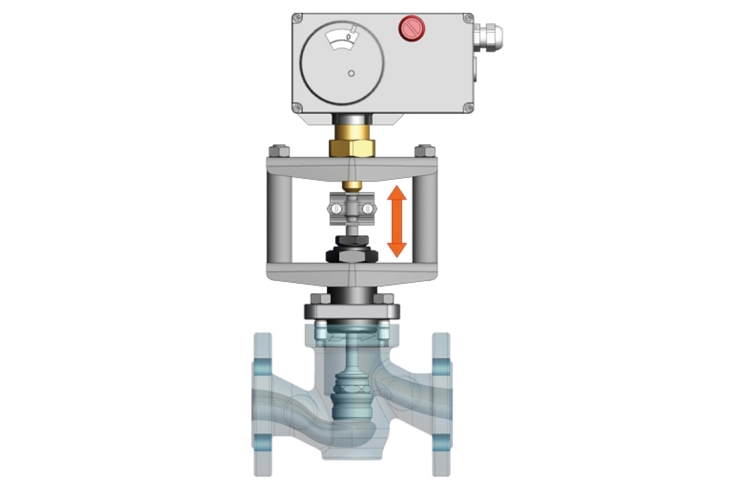

![Transparentný pohľad v reze na zostavený regulačný ventil (snímka obrazovky z montážneho videa)](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-zeichnung.jpg)

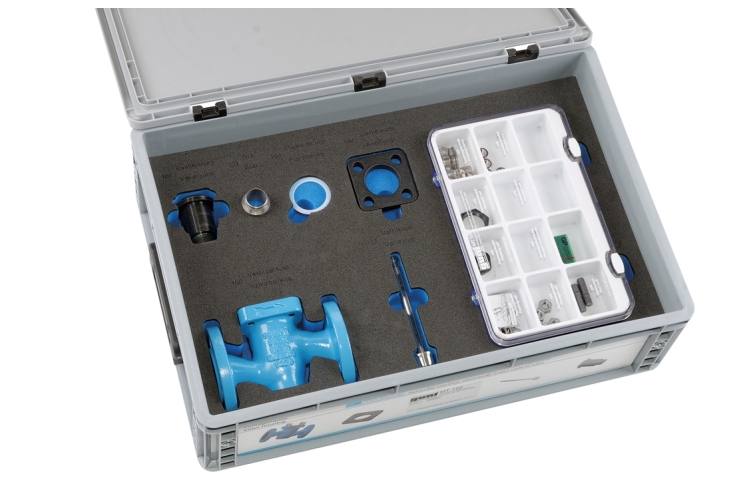

![Úložný systém s penovou vložkou: všetky komponenty majú svoje miesto, pena je označená](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-zeichnung_einzelheit_1.jpg)

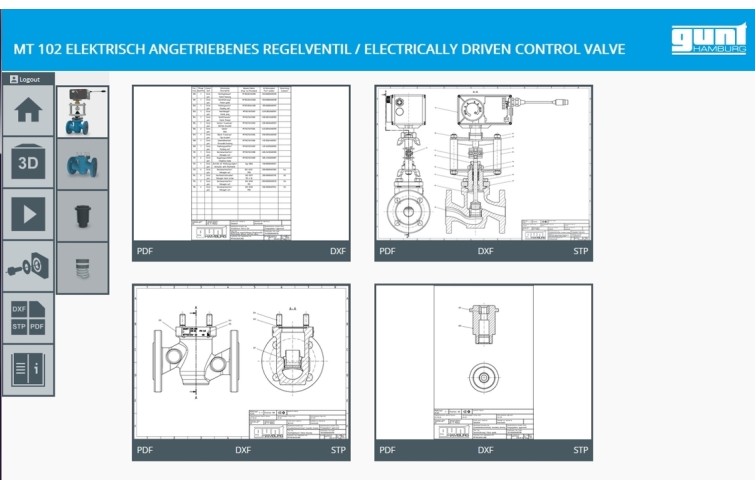

![Snímka obrazovky GUNT Media Center](/images/datasheet/1697/MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1697-zeichnung_einzelheit_2.jpg)
