HL 961 Kompaktná montážna stanica rúr, ventilov a armatúr
- priestorovo úsporná montáž skutočných potrubí a inštalácií zariadení
- oboznámenie sa s časťami a komponentmi stavby zariadení komplexným a prakticky orientovaným spôsobom
- online prístup cez QR kód k digitálnym informáciám o ventiloch a armatúrach
- konštrukcia a funkcia ventilov a armatúr, potrubných prvkov a systémových komponentov
- plánovanie potrubných a systémových inštalácií podľa špecifikácie, napr. schémy procesu
- výber komponentov a vypracovanie zoznamov požiadaviek
- technicky správna príprava a realizácia montáže systému
- čítanie a pochopenie technických výkresov a technickej dokumentácie
- skúška tesnosti kompletne zostaveného tréningového systému
- digitálne učenie: príprava pomocou QR kódu s digitálnymi informáciami o ventiloch a armatúrach
rám, 1 sada ventilov a armatúr, potrubia, potrubné prvky s tesniacim a upevňovacím materiálom, 1 sada náradia, 1 ručná pumpa, 1 sada inštruktážneho materiálu
HL 961 je priestorovo úsporný cvičebný a tréningový systém, ktorý poskytuje úplne autentický úvod do priemyselných potrubí, ventilov a armatúr. Montážna súprava obsahuje širokú škálu potrubných prvkov, ventilov a armatúr, ako aj tesniacich a upevňovacích komponentov.
Kompaktný a mobilný montážny rám umožňuje montáž rôznych potrubných systémov, komponentov zariadenia a funkčných jednotiek. Potrubné prvky sú pripravené na montáž a prispôsobené montážnym dĺžkam a prírubovým spojom. Komponenty umožňujú viacnásobnú montáž a demontáž.
Tréningový systém je určený pre študentov, aby spolupracovali v učiacej sa skupine. Kompletný proces konštrukcie systému môže trvať niekoľko dní, ak sú dodržané všetky kroky: získanie informácií, plánovanie, rozhodovanie, realizácia, kontrola a hodnotenie.
Podrobný inštruktážny materiál pomáha pri vytváraní efektívneho a usporiadaného procesu učenia. Obsahuje technické popisy a výkresy určitých komponentov systému. Ďalšie informácie o ventiloch a armatúrach sú dostupné online prostredníctvom QR kódu.
Kompletne zostavený tréningový systém môže byť podrobený skúške tesnosti. Na tento účel je súčasťou dodávky ručná pumpa.
Objednávacie číslo: 065.96100
Špecifikácia
- montážne cvičenie pre inžiniersky výcvik
- potrubná sieť obsahujúca oblúky, kolená, T-kusy a prestupy v menovitých šírkach DN25/DN40
- mobilný rám pre montáž potrubnej siete
- potrubné spoje cez príruby
- štandardné komerčne dostupné armatúry s prírubovým pripojením: uzatvárací ventil, membránový ventil, piestový posúvač, guľový ventil, klinový posúvač, spätný ventil, uzatváracia klapka, poistný ventil, sitko, priezor, odvádzač kondenzátu
- guľový ventil na pripojenie vody, guľový ventil pre
odvzdušňovanie - pripojenie na prívod vody cez hadicu so spojkou
- meracie prístroje: manometer, teplomer
- ručné čerpadlo na skúšku tesnosti
- súprava tvorí súčasť cvičnej linky montáže, údržby a opráv GUNT
- online prístup cez QR kód s digitálnymi informáciami o ventiloch a armatúrach
Technické dáta
Potrubná sieť, 9x potrubie, zvárané, vr
- rovné rúry
- ohyby rúr, 90°
- T-kusy
- prírubové spoje, DN25/DN40
Armatúry s prírubovými spojmi
uzatvárací ventil, membránový ventil, piestový posúvač, guľový ventil, klinový posúvač, spätný ventil, uzatváracia klapka, poistný ventil, sitko, priezor, odvádzač pary
Armatúry a meracie prístroje
- guľový ventil na pripojenie vody
- guľový ventil na odvzdušňovanie
- manometer
- teplomer
Meracie rozsahy
- tlak: 0…16 bar
- teplota: 0…60°C
Rozmery a hmotnosť
DxŠxV: 1430x660x1700 mm
Hmotnosť: cca. 200 kg
Vyžaduje sa pre prevádzku
Pripojenie a odtok vody cez hadice so spojkami
Objednávacie číslo: 065.96100

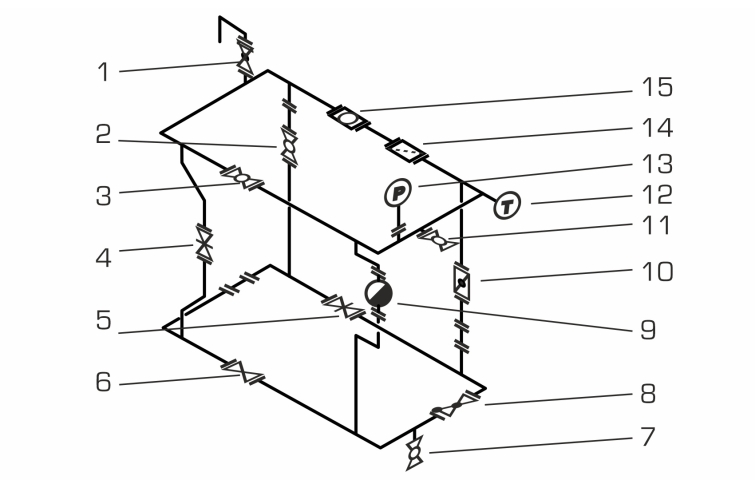

![Izometrická schéma 1 poistný ventil, 2 uzatváracie ventily, 3 guľové ventily, 4 klinové posúvače, 5 piestové posúvače, 6 membránové ventily, 7 guľových ventilov na pripojenie vody, 8 spätných ventilov, 9 odvádzačov pary, 10 uzatváracích ventilov uzatváracia klapka, 11 guľový ventil na odvzdušňovanie, 12 teplomer, 13 manometer, 14 sitko, 15 priezor](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-add_4.jpg)
![Ďalšie informácie o kovaniach prostredníctvom QR kódu.](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-gal_1.png)

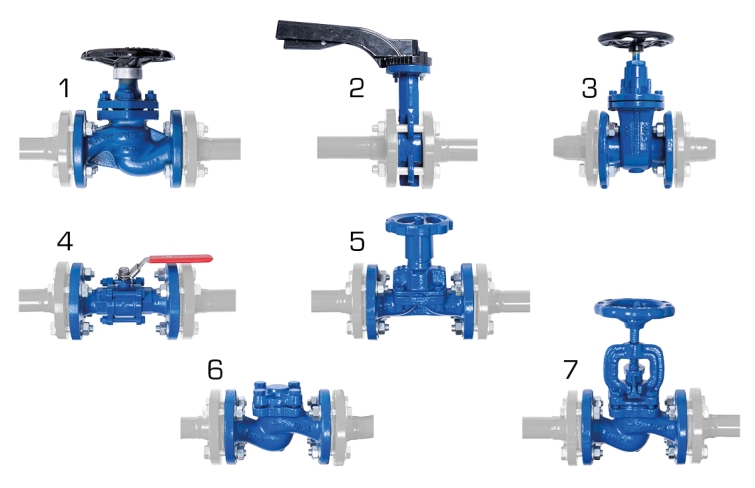

![1 piestový posúvač, 2 uzatváracie klapky, 3 klinové posúvače, 4 guľové ventily, 5 membránový ventil, 6 spätný ventil, 7 uzatvárací ventil](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-add_1.jpg)

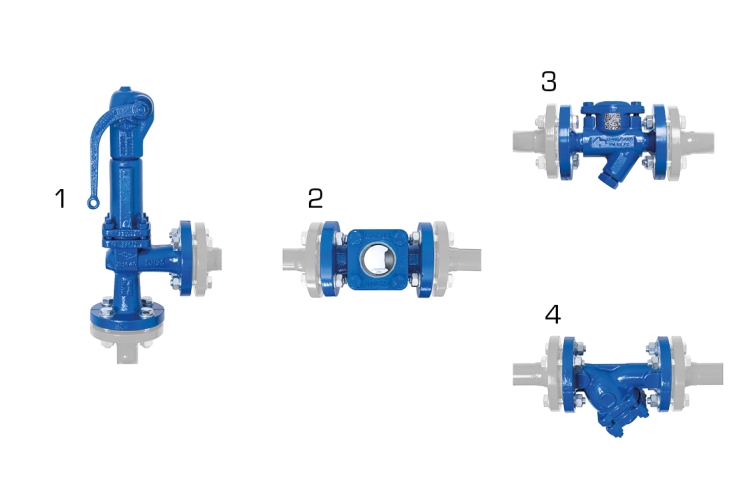

![1 poistný ventil, 2 priezory, 3 odvádzač kondenzátu, 4 sitká](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-add_2.jpg)

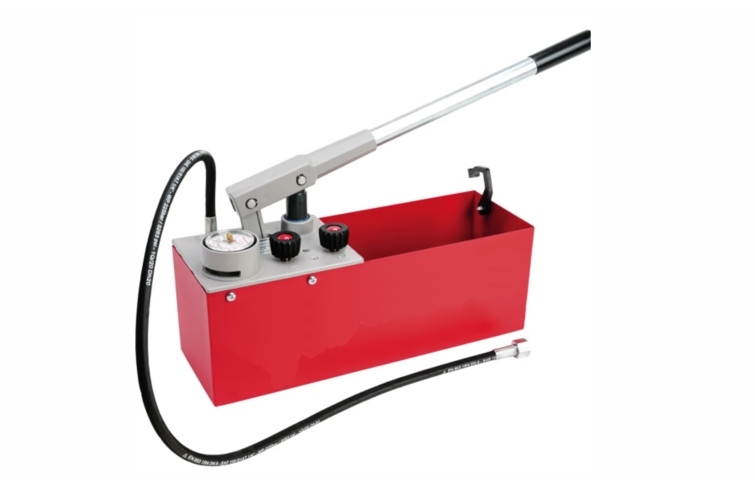

![Ručná pumpa](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-add_3.jpg)

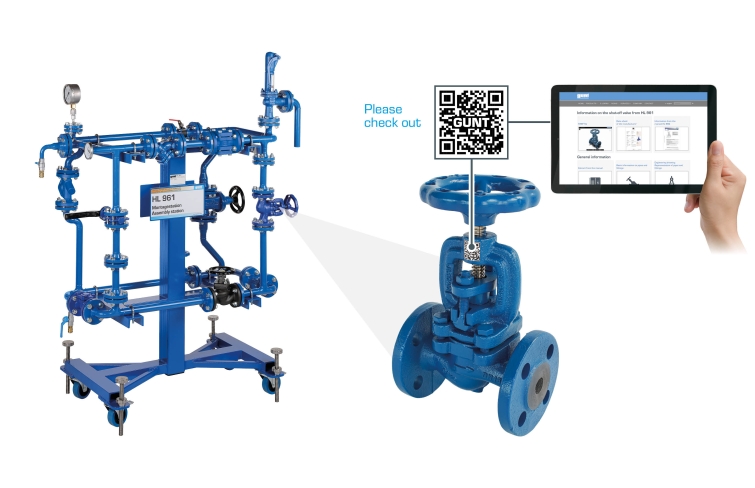

![Ďalšie informácie o armatúrach prostredníctvom QR kódu: 3D STEP súbory, dátové listy, výňatky z pokynov – naskenujte QR kód a vyskúšajte](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-foto_totale.jpg)

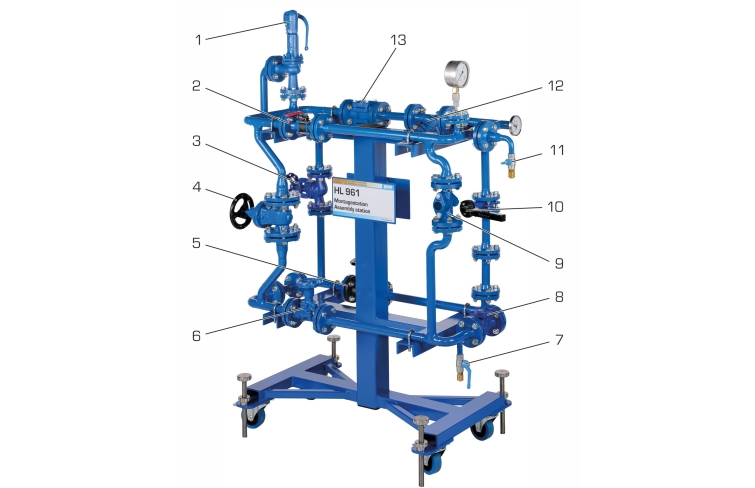

![1 poistný ventil, 2 guľový ventil, 3 uzatvárací ventil, 4 klinový posúvač, 5 piestový posúvač, 6 membránový ventil, 7 guľový ventil/pripojenie vody, 8 spätný ventil, 9 odvádzač kondenzátu, 10 uzatváracia klapka ventil, 11 odvzdušňovací, 12 sitko, 13 priezor](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-zeichnung.jpg)

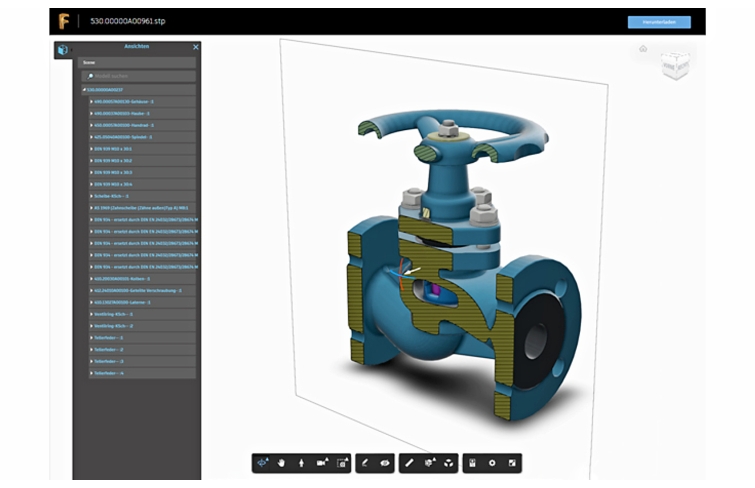

![Rovina rezu v súbore STEP](/images/datasheet/1761/HL-961-Compact-assembly-station-pipes-valves-and-fittings-products_list_small-gunt-1761-zeichnung_einzelheit_1.jpg)
