HM 365.11 Odstredivé čerpadlo, štandardné prevedenie

HM 365.11 Odstredivé čerpadlo, štandardné prevedenie

  • prevádzkové správanie štandardného odstredivého čerpadla
  • časť GUNT FEML ine
  • v kombinácii s HM 365 a HM 365.10
    • zaznamenávanie charakteristík čerpadla
    • určenie potreby výkonu a hydraulického výkonu
    • určenie účinnosti čerpadla
    • určenie charakteristík systému a prevádzkového bodu čerpadla
    • kontrola potrebnej hodnoty NPSH čerpadla

1 odstredivé čerpadlo

požadovaný

HM 365 Univerzálna hnacia a brzdová jednotka
HM 365.10 Napájací agregát pre vodné čerpadlá

Štandardné čerpadlá sú čerpadlá, ktoré sú navrhnuté v súlade s medzinárodnými normami. Norma definuje menovité schémy a kľúčové rozmery, aby bolo možné vymeniť štandardné čerpadlá od rôznych výrobcov bez výmeny potrubia a základnej dosky.

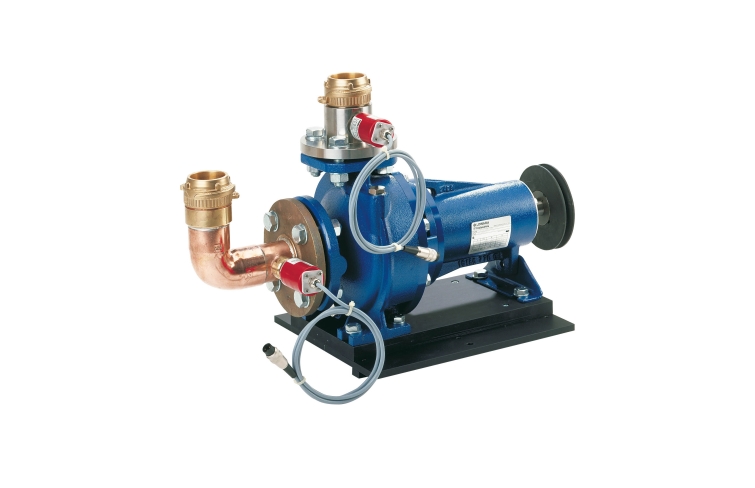

HM 365.11 je štandardné, nie samonasávacie čerpadlo, ktoré sa dodáva pripravené na inštaláciu, namontované na doske. Odstredivé čerpadlo sa inštaluje do napájacej jednotky HM 365.10 niekoľkými jednoduchými krokmi a pripája sa pomocou hadíc a upevňuje pomocou upínacích pák. Pre napájanie je čerpadlo spojené s pohonnou jednotkou HM 365 klinovým remeňom.

Tlaky na vstupe a výstupe odstredivého čerpadla sa zaznamenávajú pomocou snímačov. Namerané hodnoty sa čítajú z digitálnych displejov na napájacej jednotke a môžu byť súčasne prenášané cez USB priamo do PC, kde môžu byť analyzované pomocou priloženého softvéru.

Objednávacie číslo: 070.36511

Špecifikácia
  1. vyšetrenie štandardného odstredivého čerpadla
  2. prevádzka s HM 365.10 napájacou jednotkou pre vodné čerpadlá
  3. poháňaná univerzálnou hnacou a brzdovou jednotkou HM 365
  4. snímače tlaku na vstupe a výstupe čerpadla
  5. zobrazenie tlaku na zobrazovacej jednotke HM 365.10
Technické dáta

Štandardné odstredivé čerpadlo

  • max. prietok: 20 m 3 /h
  • max. hlava: 23m
  • nominálna rýchlosť: cca. 2900 min -1

Rozmery a hmotnosť

DxŠxV: 640x300x420 mm
Hmotnosť: cca. 42 kg

Objednávacie číslo: 070.36511
