HM 284 Sériová a paralelná konfigurácia čerpadiel
- charakteristické správanie čerpadiel počas prevádzky jedného čerpadla, sériovej alebo paralelnej konfigurácie
- uzavretý vodný okruh
- Softvér GUNT na zber dát, vizualizáciu a obsluhu
- súčasť stroja na fluidnú energiu GUNT Labline
- prevádzkové správanie odstredivých čerpadiel
- jediné čerpadlo
- sériová konfigurácia
- paralelná konfigurácia
- zaznamenávanie kriviek čerpadla
- stanovenie účinnosti čerpadla
- záznam systémových charakteristík
1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
V zložitých systémoch môžu byť čerpadlá zapojené do série alebo paralelne. V sériovej prevádzke sa sčítavajú hlavy čerpadiel a pri paralelnej prevádzke sa sčítavajú prietoky (kapacity) čerpadiel.
Experimentálna jednotka poskytuje určenie charakteristického správania pre jednu prevádzku a interakciu dvoch čerpadiel.
HM 284 sa vyznačuje uzavretým vodným okruhom s nádržou na vodu a dvoma odstredivými čerpadlami s hnacími motormi. Otáčky jedného motora sú variabilne nastaviteľné frekvenčným meničom. Druhé čerpadlo je vybavené motorom s pevnou rýchlosťou, toto čerpadlo je možné pridať do systému. Obežné kolesá oboch čerpadiel sú namontované v priehľadných krytoch a je možné ich pozorovať počas prevádzky. Ventily umožňujú jednoduché prepínanie medzi prevádzkou s jedným čerpadlom, sériovým alebo paralelným čerpadlom. Správanie systému sa analyzuje pomocou ventilu na výstupe z čerpadla, ktorý upravuje prietokový odpor.
Experimentálna jednotka je vybavená snímačmi tlaku a prietoku. Mikroprocesorová meracia technika je dobre chránená v kryte. Namerané hodnoty sa prenášajú priamo do PC cez USB , kde ich možno analyzovať pomocou priloženého softvéru.
Všetky výhody softvérovo podporovaných experimentov s prevádzkou a vyhodnocovaním ponúka softvér GUNT a mikroprocesor.
Objednávacie číslo: 070.28400
Špecifikácia
- skúmanie a prevádzkové správanie čerpadiel v rôznych prevádzkových režimoch
- jedno čerpadlo, sériová alebo paralelná prevádzka čerpadla, konfigurovateľná pomocou ventilov
- uzavretý vodný okruh obsahuje odstredivé čerpadlá s hnacím motorom a priehľadnou nádržou na vodu
- jedno čerpadlo s premenlivou rýchlosťou a jedno čerpadlo s pevnou rýchlosťou
- nastavenie prietokového odporu ventilom na výstupe z čerpadla
- snímače tlaku na vstupe a výstupe čerpadiel a prietoku
- vďaka integrovanej inštrumentácii na báze mikroprocesora nie sú potrebné žiadne ďalšie zariadenia s chybovým zapojením
- zobrazovanie a vyhodnocovanie nameraných hodnôt ako aj obsluha jednotky prostredníctvom softvéru
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
Technické dáta
Odstredivé čerpadlá s motormi
- spotreba energie: 370W každý
Čerpadlo s variabilnou rýchlosťou: 0…3300 min -1
- max. prietok: 40L/min
- max. hlava: 10m
Čerpadlo s pevnou rýchlosťou: cca. 2800 min -1
- max. prietok: 40L/min
- max. hlava: 10m
Nádrž na vodu: cca. 15L
Meracie rozsahy
- tlak (vstup): ±1 bar
- tlak (výstup): 2x 0…5bar
- prietok: 10…140L/min
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 670x600x670 mm
Hmotnosť: cca. 62 kg
Vyžaduje sa pre prevádzku
PC s Windows
Objednávacie číslo: 070.28400
![Odstredivé čerpadlá](/images/wissen_thumbs/136_en-GB.jpg)
![GUNT Labline behové kvapalinové stroje](/images/wissen_thumbs/99_en-GB.jpg)
![Labline stroje na energiu tekutín](/images/wissen_thumbs/359_en-GB.jpg)
![Návrh laboratória tekutých strojov](/images/wissen_thumbs/260_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/843/HM-284-WP-300.09-Laboratory-trolley-products_list_small-gunt-843-foto_totale.jpg)

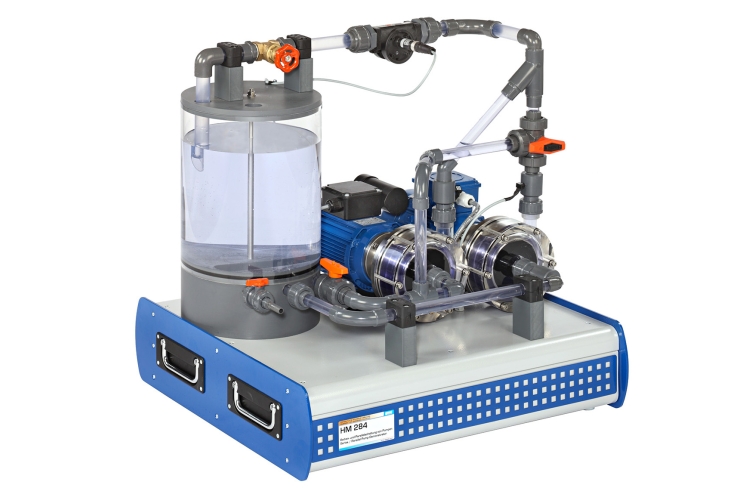

![](/images/datasheet/843/HM-284-Series-and-parallel-configuration-of-pumps-products_list_small-gunt-843-foto_totale.jpg)

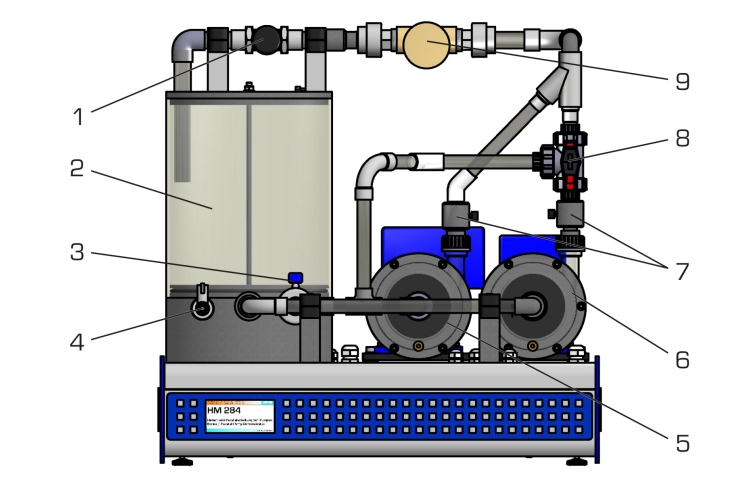

![1 ventil na nastavenie prietoku, 2 nádrž na vodu, 3 ventily na konfiguráciu paralelnej/sériovej prevádzky, 4 vypúšťanie vody, 5 čerpadiel s pevnou rýchlosťou, 6 čerpadiel s premenlivou rýchlosťou, 7 tlakových snímačov na výstupe, 8 trojcestných ventilov pre paralelný /sériová prevádzka, 9 prietokomer](/images/datasheet/843/HM-284-Series-and-parallel-configuration-of-pumps-products_list_small-gunt-843-zeichnung.jpg)

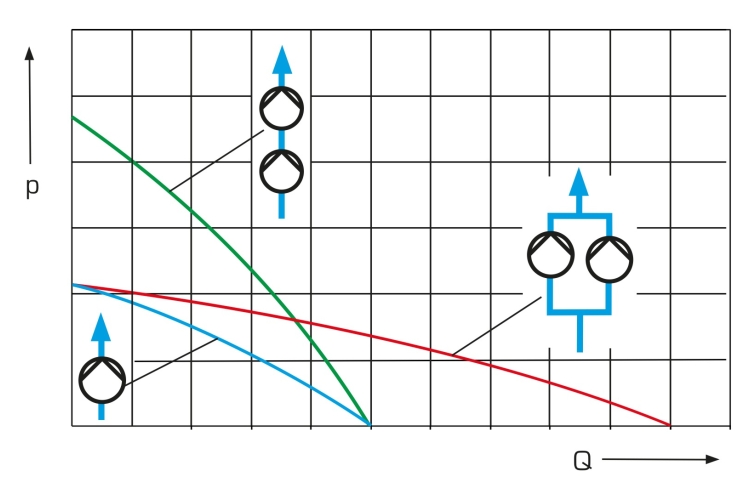

![Charakteristické krivky pri rôznych prevádzkových režimoch modrá: prevádzka s jedným čerpadlom, červená: paralelná konfigurácia čerpadiel, zelená: sériová konfigurácia čerpadiel; p tlak, Q prietok](/images/datasheet/843/HM-284-Series-and-parallel-configuration-of-pumps-products_list_small-gunt-843-zeichnung_einzelheit_1.jpg)

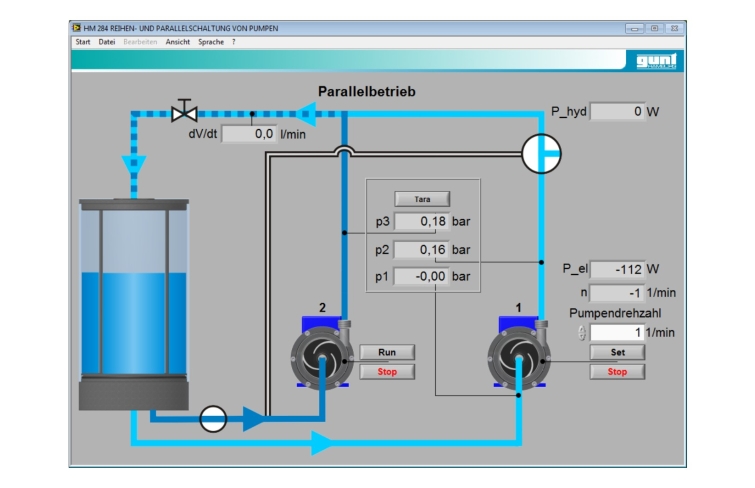

![Operačné rozhranie výkonného softvéru](/images/datasheet/843/HM-284-Series-and-parallel-configuration-of-pumps-products_list_small-gunt-843-zeichnung_einzelheit_2.jpg)
