HM 362 Porovnanie čerpadiel
- skúmanie prevádzkového správania odstredivých, piestových čerpadiel a čerpadiel s bočným kanálom
- všetky čerpadlá poháňané samostatne trojfázovými striedavými motormi
- riadenie závodu cez PLC
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- skúmanie a porovnanie prevádzkového správania rôznych typov čerpadiel:
- odstredivé čerpadlá
- piestové čerpadlo (objemové čerpadlo)
- čerpadlo s bočným kanálom
- zaznamenávanie charakteristickej krivky čerpadla
- zaznamenávanie charakteristickej krivky systému
- určenie efektívnosti
- skúmanie a porovnanie paralelných a sériových konfigurácií odstredivých čerpadiel
- porovnanie typov čerpadiel
- zrkadlenie obrazovky: zrkadlenie používateľského rozhrania až na 10 koncových zariadeniach
- navigácia v menu nezávisle od používateľského rozhrania zobrazeného na dotykovej obrazovke
- rôzne užívateľské úrovne dostupné na koncovom zariadení: na pozorovanie experimentov alebo na obsluhu a kontrolu
1 tréner
1 sada inštruktážneho materiálu
Experimenty oboznamujú študentov s rôznymi typmi čerpadiel, ako sú odstredivé a objemové čerpadlá.
Trenažér HM 362 obsahuje dve odstredivé čerpadlá, jedno piestové čerpadlo ako objemové čerpadlo a samonasávacie čerpadlo s bočným kanálom. Čerpadlo s bočným kanálom funguje predovšetkým ako odstredivé čerpadlo a v závislosti od hladiny kvapaliny môže fungovať aj ako objemové čerpadlo. To znamená, že ako zvláštnosť umožňuje čerpadlo s bočným kanálom aj čerpanie plynov.
Skúmané čerpadlo čerpá vodu v uzavretom okruhu. V procese sa zaznamenávajú výkonové údaje čerpadla a tlakové straty v potrubí. Odstredivé čerpadlá môžu byť prevádzkované aj paralelne alebo sériovo. Každé čerpadlo je poháňané samostatným trojfázovým striedavým motorom. Otáčky motorov pre odstredivé čerpadlá sú variabilne nastaviteľné frekvenčným meničom. Všetky motory sú namontované na otočných ložiskách, takže krútiaci moment je možné merať pomocou snímača sily, čo umožňuje určiť výkon mechanického pohonu.
Jedna voľná pozícia je taktiež vybavená reverzibilným trojfázovým AC motorom s premenlivou rýchlosťou. Táto poloha môže byť použitá pre montáž akéhokoľvek čerpadla. Experimenty demonštrujú základné prevádzkové správanie rôznych typov čerpadiel.
Trenažér obsluhuje a riadi integrované PLC s dotykovou obrazovkou. Pomocou integrovaného smerovača je možné trenažér alternatívne ovládať a ovládať cez koncové zariadenie. Používateľské rozhranie je tiež možné zobraziť až na 10 koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Prístup k uloženým nameraným hodnotám je možný z koncových zariadení cez WLAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka.
Objednávacie číslo: 070.36200
Špecifikácia
- experimenty týkajúce sa kľúčových problémov v čerpacej technike
- porovnanie rôznych typov čerpadiel: odstredivé čerpadlo, piestové čerpadlo, čerpadlo s bočným kanálom
- prevádzka odstredivých čerpadiel v paralelnej alebo sériovej konfigurácii
- voľná poloha pre prídavné čerpadlo
- trojfázové striedavé motory pre odstredivé čerpadlá a prídavný motor s premenlivou rýchlosťou pomocou frekvenčného meniča
- riadenie závodu pomocou PLC , ovládanie cez dotykovú obrazovku
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
- zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN s integrovaným routerom/ LAN pripojením do vlastnej siete zákazníka
Technické dáta
PLC : Weintek cMT3092X
Odstredivé čerpadlo 2x
- max. prietok: 330 l/min
- max. hlava: 23m
Trojfázový striedavý motor 2x, pre odstredivé čerpadlo
- výkon: 1,5kW
- menovité otáčky: 2900min -1
Čerpadlo s bočným kanálom, samonasávacie, jednostupňové
- max. prietok: 83 l/min
- max. hlava: 50m
Trojfázový striedavý motor pre čerpadlo s bočným kanálom
- výkon: 1,1kW
- menovité otáčky: 1500min -1
Piestové čerpadlo
- max. prietok: 17L/min
- max. hlava: 60m
Trojfázový striedavý motor pre piestové čerpadlo
- výkon: 0,55kW
- menovité otáčky: 1400min -1
Trojfázový striedavý motor, prídavný motor, reverzibilný
- výkon: 0,75 kW
- menovité otáčky: 2800min -1
Meracie rozsahy
- prietok: 0…700 l/min
- tlak (vstup): -1…1,5bar
- tlak (výstup): 0…10 bar
- krútiaci moment: 0…15 Nm
- rýchlosť: 0…3000 min -1
- spotreba elektrickej energie čerpadla: 0…3kW
400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy
Rozmery a hmotnosť
DxŠxV: 2860x1200x1960 mm; Hmotnosť: cca. 430 kg
Objednávacie číslo: 070.36200
![Objemové čerpadlá](/images/wissen_thumbs/189_en-GB.jpg)
![Vzdialené vzdelávanie – Zrkadlenie obrazovky: pripojenie, zrkadlenie, získavanie údajov](/images/wissen_thumbs/521_en-GB.jpg)

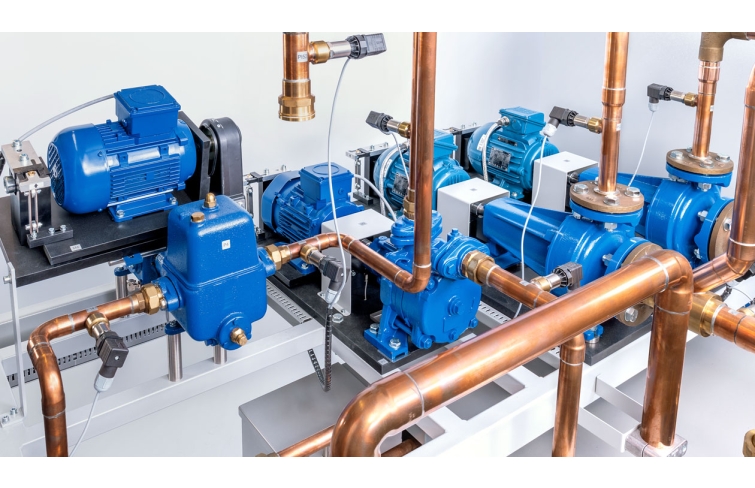

![Rôzne typy čerpadiel: odstredivé čerpadlo, piestové čerpadlo, čerpadlo s bočným kanálom, voľná poloha pre ďalšie vlastné čerpadlo](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-add_1.jpg)

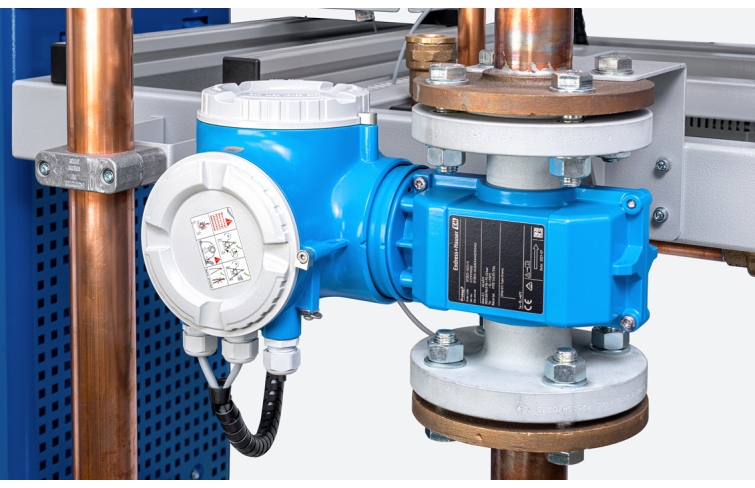

![Elektromagnetický snímač prietoku](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-add_2.jpg)

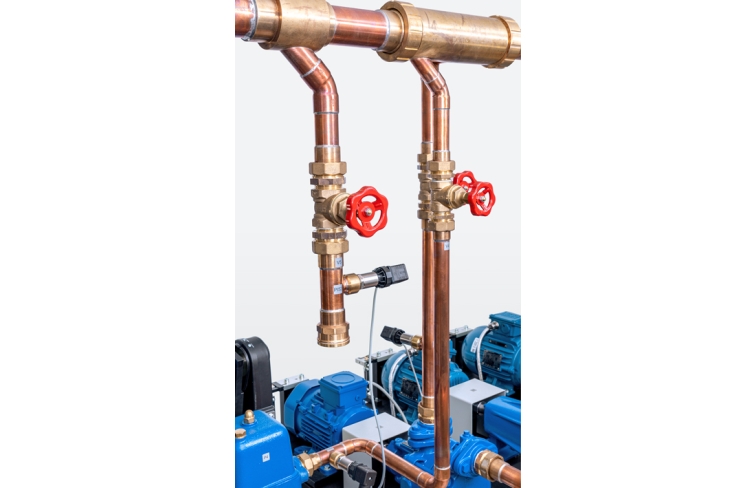

![Pripravená prípojka pre vlastné čerpadlo](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-add_3.jpg)

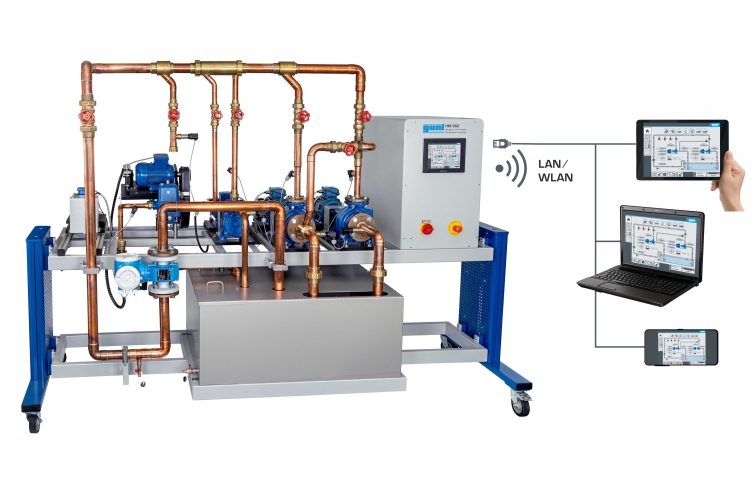

![zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-foto_totale.jpg)

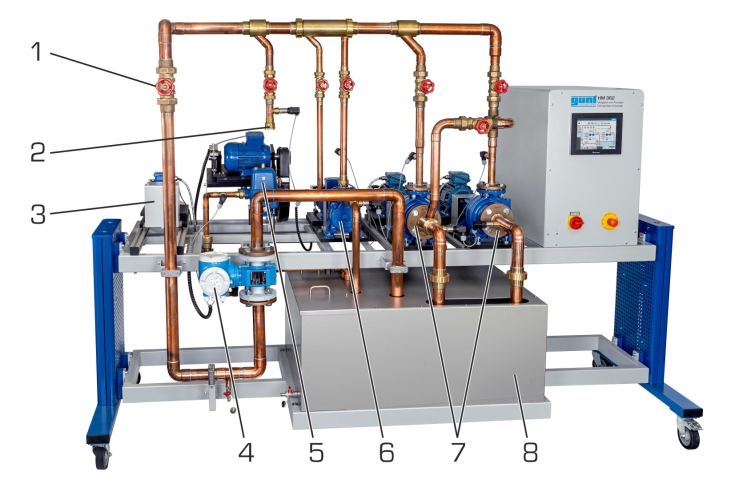

![1 ventil na reguláciu prietoku (na výstupe), 2 prípojky pre prídavné čerpadlo, 3 motory pre prídavné čerpadlo, 4 snímač prietoku, 5 piestové čerpadlo, 6 čerpadlo s bočným kanálom, 7 odstredivé čerpadlo, 8 zásobník](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-zeichnung.jpg)

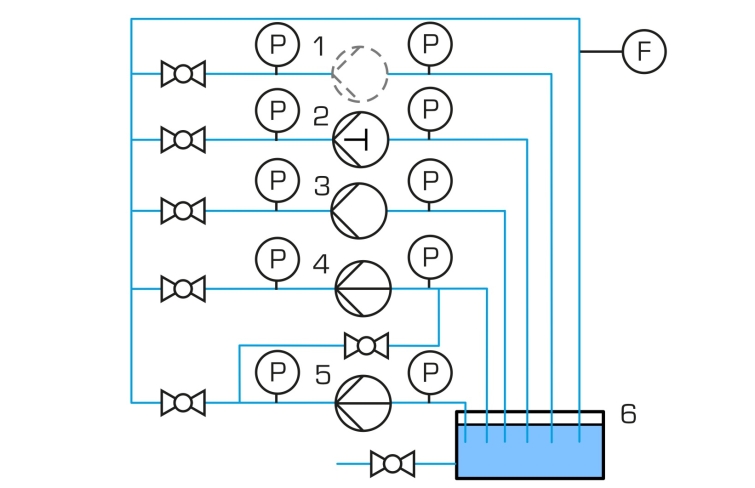

![Schéma postupu trenažéra 1 voľné miesto pre prídavné čerpadlo (zabezpečí si ho užívateľ), 2 piestové čerpadlo, 3 čerpadlo s bočným kanálom, 4+5 odstredivé čerpadlo, 6 zásobník; F prietok, P tlak](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-zeichnung_einzelheit_1.jpg)

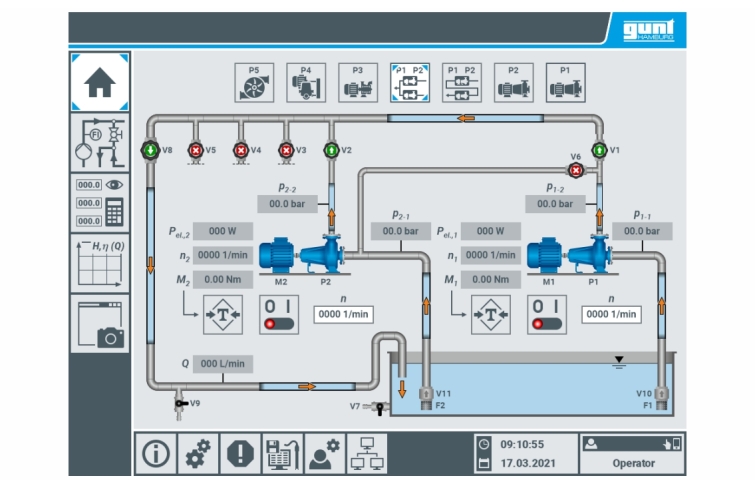

![Používateľské rozhranie na dotykovej obrazovke: uvítacia obrazovka s čerpadlami v paralelnej konfigurácii](/images/datasheet/862/HM-362-Comparison-of-pumps-products_list_small-gunt-862-zeichnung_einzelheit_2.jpg)
