CE 272 Rotačná lopatková vákuová pumpa
- rotačné lopatkové čerpadlo na vytváranie vákua
- simulácia netesností
- oboznámenie sa so základným princípom rotačného lamelového čerpadla
- simulácia netesností
- generovanie negatívneho tlaku v priebehu času
- stanovenie prietoku ako funkcie protitlaku
1 experimentálna jednotka
1 stopky
1 olej 1l (P3)
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Vákuum hrá dôležitú úlohu v procesnom inžinierstve. Môže sa použiť napríklad na odsávanie rôznych tekutín alebo na vákuovú filtráciu. Pri vákuovej destilácii sa vákuum používa na zníženie bodu varu a tým možnosť oddeliť látky, ktoré by sa pri vyšších teplotách rozložili. Ďalšou dôležitou oblasťou je separácia sorbovaných látok od rozpúšťadla pomocou vákua v absorpčných systémoch.
Rotačné lamelové čerpadlá majú pracovný priestor s kruhovým prierezom. V pracovnom priestore je excentricky inštalovaný rotor. Pružiny pritláčajú lopatky zabudované v rotore k stene pracovného priestoru. Rotor a lopatky rozdeľujú pracovný priestor na dva samostatné priestory s variabilným objemom. V dôsledku excentrickej polohy rotora je plyn uzavretý na sacej strane pri otáčaní rotora stlačený. Tlak plynu sa zvyšuje s každou rotáciou, až kým neprekročí okolitý tlak a otvorí sa výstupný ventil. Rotačné lamelové čerpadlo neustále vyžaduje olej v pracovnom priestore, aby sa zabezpečila tesnosť a znížilo sa trenie. Časť oleja je vypúšťaná vzduchom na výtlačnej strane. Odlučovač oleja na výtlačnej strane rotačného lamelového čerpadla odstraňuje olej z dopravovaného vzduchu.
Rotačné lamelové čerpadlo CE 272 dopravuje vzduch z tlakovej nádoby. V tlakovej nádobe sa vytvára podtlak. Veľký manometer na tlakovej nádobe ukazuje podtlak. Tlaková nádoba má dve vstupné potrubia pre simuláciu zaťaženia a netesností. Tlmiče v prívodnom potrubí znižujú hluk prúdenia. Prietok v dvoch potrubiach sa nastavuje pomocou ihlových ventilov. Prietokomer je inštalovaný v jednej z dvoch liniek na simuláciu zaťaženia a netesností.
Objednávacie číslo: 083.27200
Špecifikácia
- generovanie vákua rotačným lopatkovým čerpadlom
- generovanie vákua v oceľovej tlakovej nádobe
- odlučovač oleja s nádržou na výtlačnej strane rotačného lamelového čerpadla
- manometer na zobrazenie tlaku v nádobe
- 1 prívodné potrubie s ihlovým ventilom, 1 prívodné potrubie s ihlovým ventilom a prietokomer na tlakovej nádobe pre simuláciu zaťaženia a netesností
- 2 tlmiče na zníženie hluku prúdenia
Technické dáta
Rotačné lopatkové čerpadlo
- max. prietok: 5m 3 /h
- konečné vákuum: 0,02 mbar
- výkon motora: 370W
Objem tlakovej nádoby: 20L
Odlučovač oleja
- účinnosť separácie: 99,98%
- objem nádrže: 150 ml
Meracie rozsahy
- tlak: -1…0 bar
- rozlíšenie: 0,02 bar
- prietok: 0,4… 4Nm3 /h
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1100x550x555mm
Hmotnosť: cca. 60 kg
Objednávacie číslo: 083.27200
![WP 300.09 Laboratórny vozík](/images/datasheet/23/CE-272-WP-300.09-Laboratory-trolley-products_list_small-gunt-23-foto_totale.jpg)

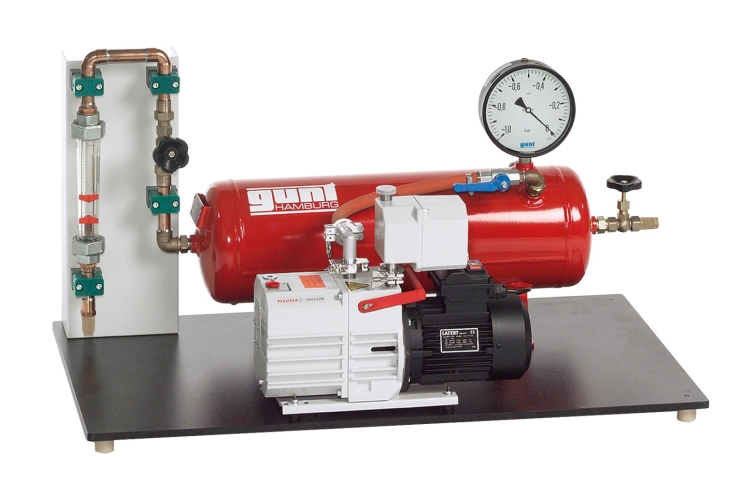

![](/images/datasheet/23/CE-272-Rotary-vane-vacuum-pump-products_list_small-gunt-23-foto_totale.jpg)

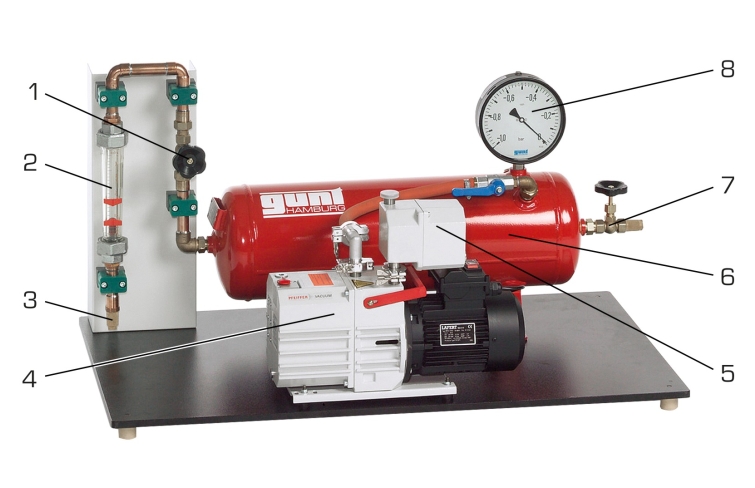

![1 ihlový ventil, 2 prietokomer, 3 tlmič, 4 rotačné lopatkové čerpadlo, 5 odlučovač oleja, 6 tlaková nádoba, 7 ihlový ventil s tlmičom hluku, 8 manometer](/images/datasheet/23/CE-272-Rotary-vane-vacuum-pump-products_list_small-gunt-23-zeichnung.jpg)

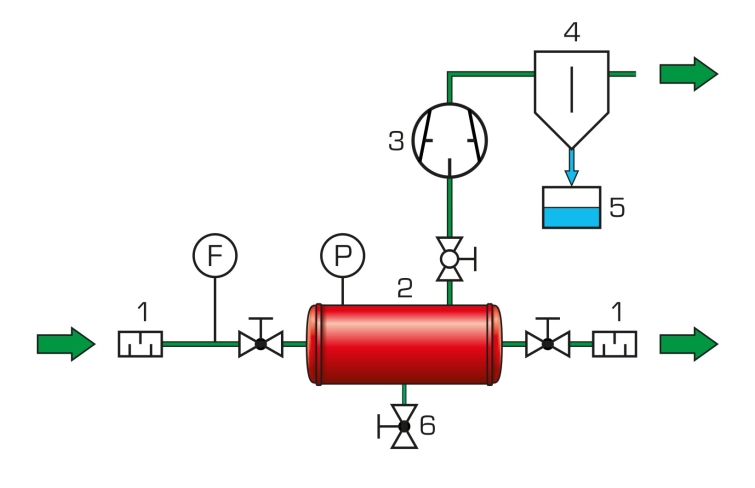

![1 tlmič, 2 tlaková nádoba, 3 rotačné lamelové čerpadlo, 4 odlučovač oleja, 5 olejová nádrž, 6 vypúšťací ventil na kondenzát; F prietok, P tlak](/images/datasheet/23/CE-272-Rotary-vane-vacuum-pump-products_list_small-gunt-23-zeichnung_einzelheit_1.jpg)

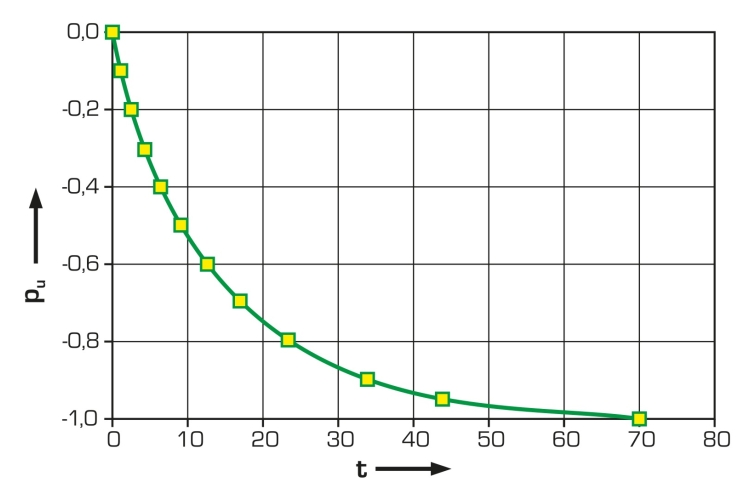

![Generovanie podtlaku v čase: podtlak pu v baroch, čas t v sekundách](/images/datasheet/23/CE-272-Rotary-vane-vacuum-pump-products_list_small-gunt-23-zeichnung_einzelheit_2.jpg)
