HM 289 Experimenty s Peltonovou turbínou

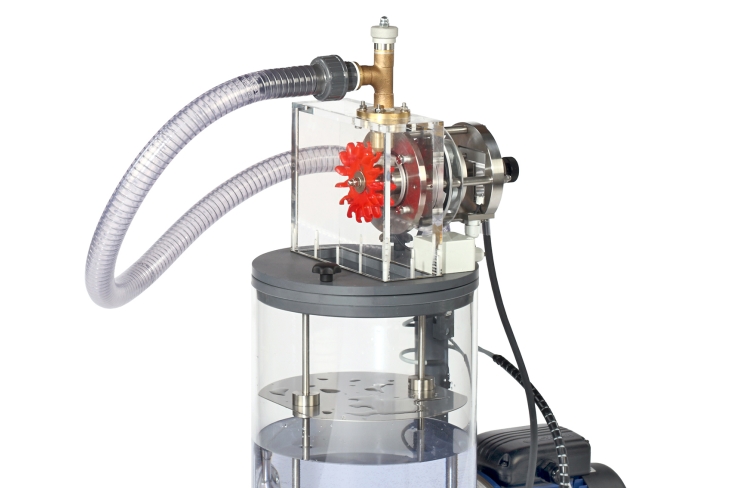

Na obrázku je HM 289 na vrchu nádrže na vodu v HM 290.

názorný model Peltonovej turbíny
nastaviteľná brzda na vírivý prúd bez opotrebovania ako záťaž turbíny
Softvér GUNT na zber dát, vizualizáciu a obsluhu
súčasť stroja na fluidnú energiu GUNT Labline

princíp činnosti Peltonovej turbíny

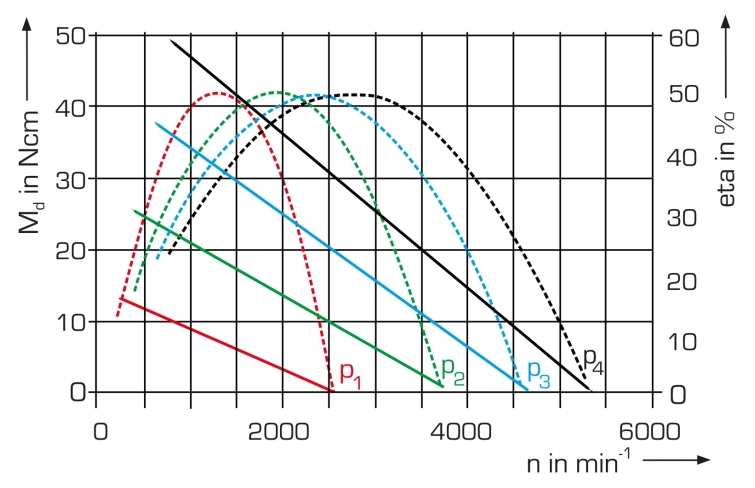

charakteristika pri konštantnej hlave
- vzťah medzi krútiacim momentom a rýchlosťou
- účinnosť závislá od rýchlosti
- prietok v závislosti od rýchlosti
- hydraulický výkon a mechanický výkon v závislosti od rýchlosti
vyhodnotenie nameraných hodnôt a charakteristík na základe teórie
správanie pri čiastočnom zaťažení s ovládaním ihly v porovnaní s ovládaním plynu

1 experimentálna jednotka
1 sada inštruktážneho materiálu

požadovaný

HM 290 Základná jednotka pre turbíny

Peltonove turbíny sú typy impulzných turbín. Sú poháňané voľnými tryskami. V tryskách je voda silne zrýchlená. Na výstupe dýzy existuje okolitý tlak.

Experimentálna jednotka je umiestnená na základnej jednotke HM 290 . Tieto dve jednotky spolu poskytujú základné experimenty na spoznanie prevádzkového správania a najdôležitejších charakteristických premenných Peltonových turbín.

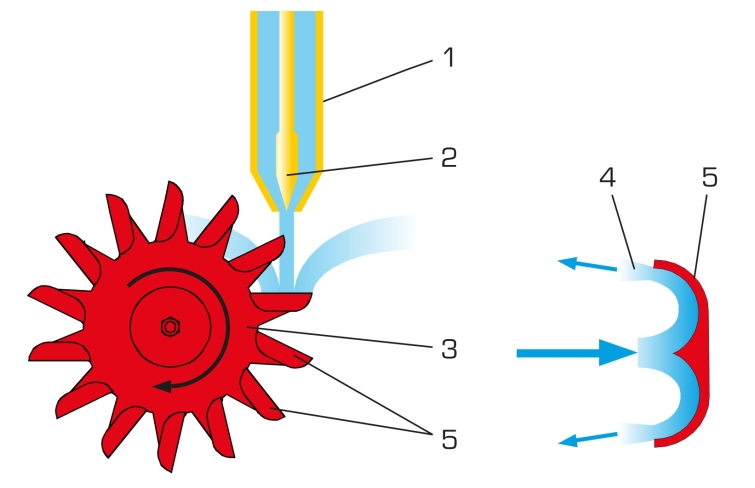

Prúd vody sa zrýchľuje v dýze a naráža na Peltonovo koleso tangenciálne. V lopatkách na obvode Peltonovho kolesa je prúd vody vychýlený približne o 180 °. Impulz vodného prúdu sa prenáša na Peltonovo koleso.

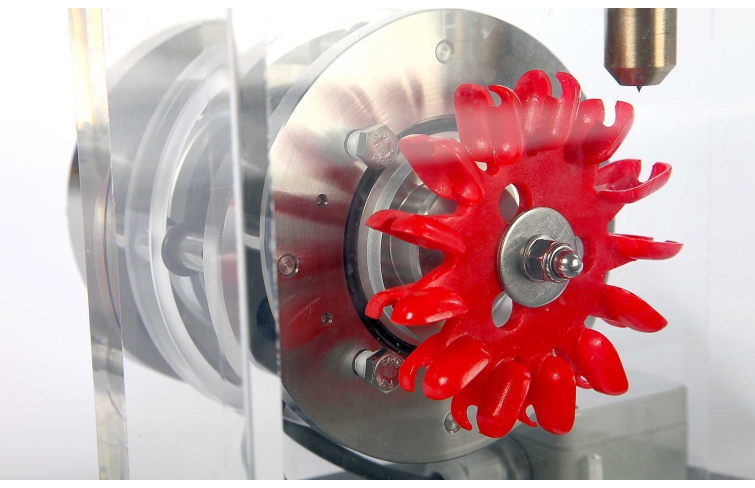

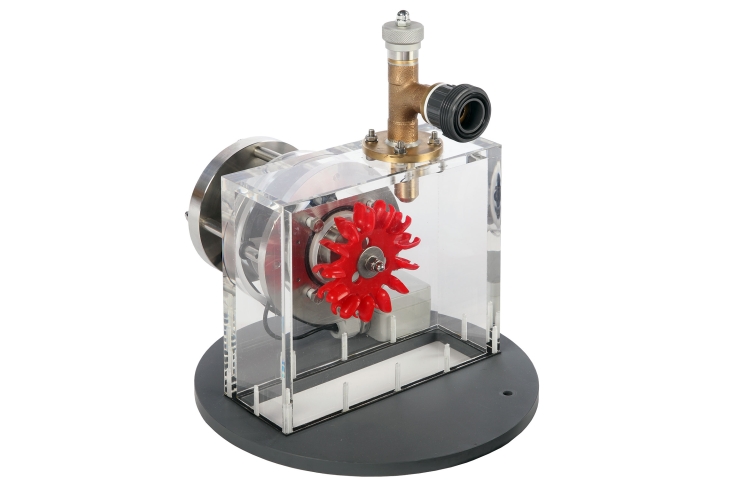

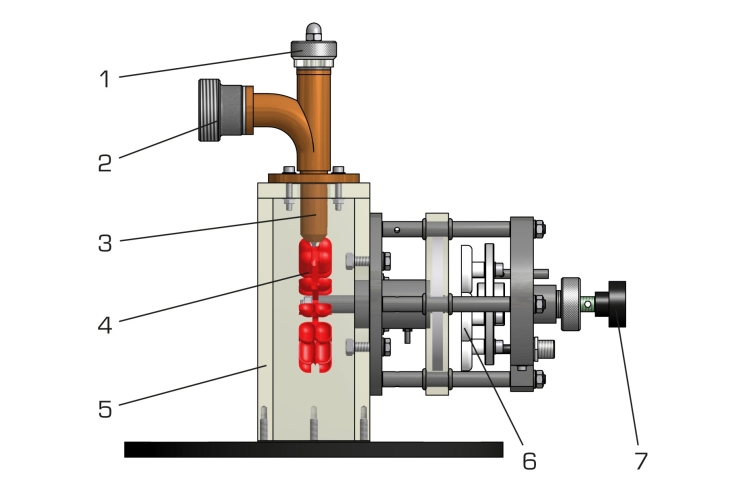

HM 289 pozostáva z Peltonovho kolesa a ihlovej trysky, namontovanej v priehľadnom kryte. Ihlovú trysku je možné nastaviť počas prevádzky. Nakladacie zariadenie je mimo krytu. Brzda na vírivý prúd vytvára definované zaťaženie. Brzda na vírivý prúd je špeciálne vyvinutá spoločnosťou GUNT . Neopotrebuje sa a dá sa jemne oprášiť.

Krútiaci moment dodávaný turbínou sa určuje pomocou elektronického snímača sily. Rýchlosť sa meria optickým snímačom rýchlosti. Namerané hodnoty sa prenášajú do základnej jednotky HM 290 .

Prívod vody a meranie prietoku sú realizované pomocou základnej jednotky HM 290 . Ovládanie tlaku zahrnuté v HM 290 umožňuje zaznamenávanie charakteristík pri konštantnej výške.

Všetky výhody softvérovo podporovaných experimentov a vyhodnocovania ponúka softvér GUNT v HM 290 .

Objednávacie číslo: 070.28900

Špecifikácia

turbínu umiestniť na základnú jednotku HM 290
fungovanie a prevádzkové správanie Peltonovej turbíny
priehľadné puzdro na pozorovanie Peltonovho kolesa a ihlovej trysky
rôzne prierezy trysky pomocou nastaviteľnej ihly trysky
konštantný tlak turbíny v praxi predstavuje spád a nastavuje sa cez HM 290
zaťaženie turbíny pomocou neopotrebiteľnej a nastaviteľnej brzdy na báze vírivých prúdov
snímač sily na určenie krútiaceho momentu na hriadeli turbíny
optický snímač rýchlosti na meranie otáčok turbíny
zásobovanie vodou, meranie prietoku a softvérový zber dát a prevádzka špecifický pre jednotku cez HM 290
