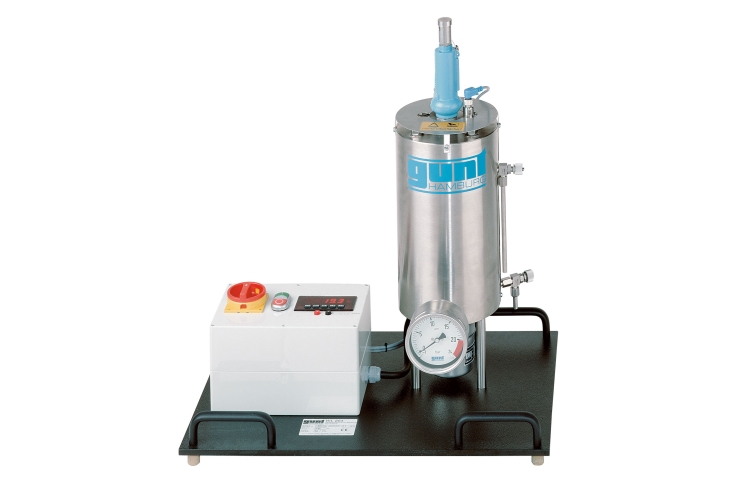

WL 204 Tlak vodných pár – Marcetov kotol
- zaznamenávanie krivky tlaku pary vody
- prezentácia vzťahu medzi tlakom a teplotou v uzavretom systéme
- meranie teploty a tlaku
1 experimentálna jednotka
1 lievik
1 sada nástrojov
1 sada inštruktážneho materiálu
- zaznamenávanie krivky tlaku pary vody
- tlak nasýtenia vodnej pary v závislosti od teploty
voliteľné
WP 300.09 Laboratórny vozík
V uzavretom systéme naplnenom tekutinou nastáva termodynamická rovnováha medzi tekutinou a jej odparenou fázou. Prevládajúci tlak sa nazýva tlak pár. Je špecifická pre látku a závisí od teploty.
Keď sa kvapalina zahrieva v uzavretej nádrži, tlak sa zvyšuje so zvyšujúcou sa teplotou. Teoreticky je zvýšenie tlaku možné až do kritického bodu, pri ktorom sú hustoty kvapalnej a plynnej fázy rovnaké. Kvapalina a para sa potom už od seba nedajú rozlíšiť. Tieto poznatky sú aplikované v praxi v procesnej technológii pre lyofilizáciu alebo tlakové varenie.
Experimentálna jednotka WL 204 môže byť použitá na demonštráciu vzťahu medzi tlakom a teplotou vody jednoduchým spôsobom. Na zaznamenanie krivky tlaku pár sú možné teploty až do 200 °C. Teplotu a tlak je možné nepretržite monitorovať pomocou digitálneho displeja teploty a tlakomeru s Bourdonovou trubicou.
Obmedzovač teploty a poistný ventil sú namontované ako bezpečnostné zariadenia a chránia systém pred pretlakom.
Objednávacie číslo: 060.20400
Špecifikácia
- meranie krivky tlaku pary pre nasýtenú paru
- tlakový kotol s izolačným plášťom
- obmedzovač teploty a poistný ventil chránia pred pretlakom v systéme
- Tlakomer s Bourdonovou trubicou na indikáciu tlaku
- digitálny displej teploty
Technické dáta
Tlakomer s Bourdonovou trubicou: -1…24bar
Obmedzovač teploty: 200°C
Poistný ventil: 20 bar
Ohrievač: 2kW
Bojler, nerezový: 2L
Meracie rozsahy
- teplota: 0…200°C
- tlak: 0…20 bar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 600x400x680 mm
Hmotnosť: cca. 35 kg
Objednávacie číslo: 060.20400
![Termodynamika, návrh základného laboratória](/images/wissen_thumbs/250_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/1469/WL-204-WP-300.09-Laboratory-trolley-products_list_small-gunt-1469-foto_totale.jpg)
![](/images/datasheet/1469/WL-204-Vapour-pressure-of-water--Marcet-boiler-products_list_small-gunt-1469-foto_totale.jpg)

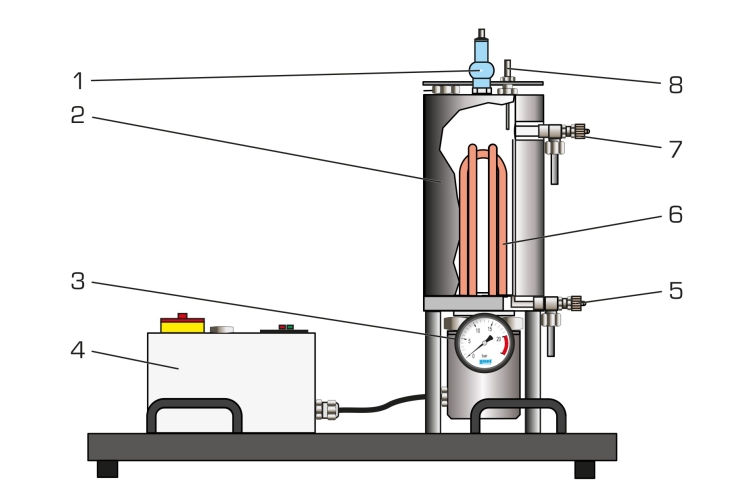

![1 poistný ventil, 2 tlakový kotol s izolačným plášťom, 3 manometer s Bourdonovou trubicou, 4 spínacia skrinka s ukazovateľom teploty, 5 vypúšťací ventil, 6 ohrievač, 7 prepad, 8 snímač teploty](/images/datasheet/1469/WL-204-Vapour-pressure-of-water--Marcet-boiler-products_list_small-gunt-1469-zeichnung.jpg)

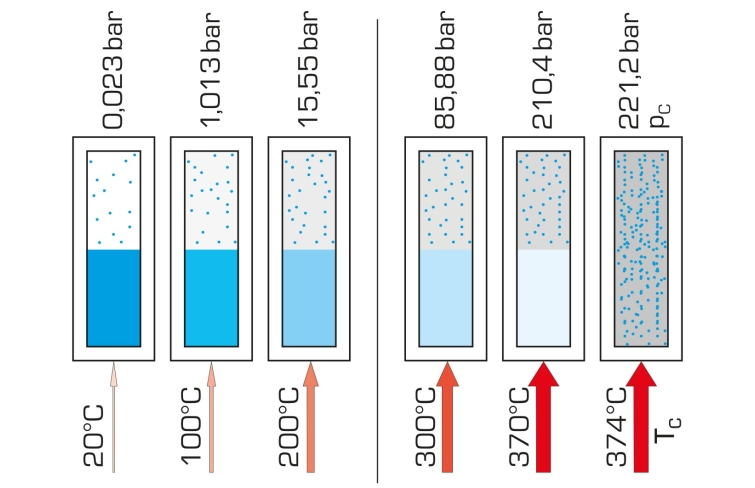

![Ohrev vody v uzavretej nádrži: tlak a teplota sa úmerne zvyšujú až do kritického bodu, v ktorom už nie je možné navzájom odlíšiť tekutinu a paru; kritický bod pri Tc=374°C, pc=221bar, čiara: teplotný limit experimentálnej jednotky](/images/datasheet/1469/WL-204-Vapour-pressure-of-water--Marcet-boiler-products_list_small-gunt-1469-zeichnung_einzelheit_1.jpg)

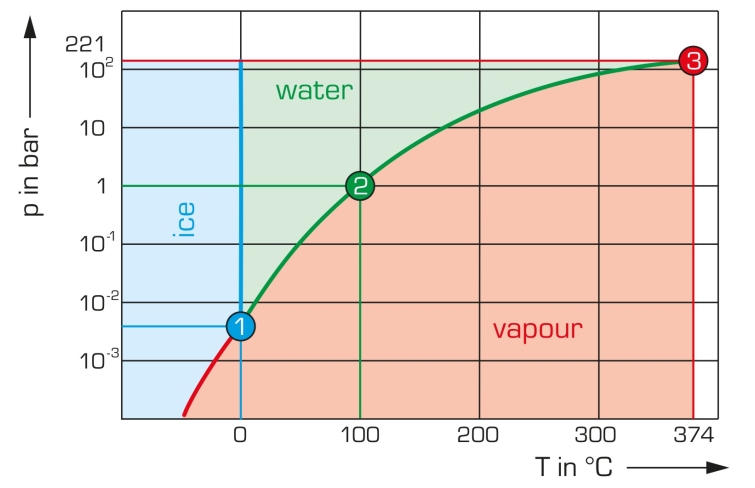

![Diagram teploty a tlaku vody červená: krivka sublimácie, zelená: krivka bodu varu, modrá: krivka bodu topenia; 1 trojitý bod, 2 bod varu, 3 kritický bod](/images/datasheet/1469/WL-204-Vapour-pressure-of-water--Marcet-boiler-products_list_small-gunt-1469-zeichnung_einzelheit_2.jpg)
