HM 150 Základná jednotka pre experimentálne štúdium mechaniky tekutín

spolu s príslušenstvom HM 150,01 – HM 150,39 :
Úvod do základov mechaniky tekutín

1 základný modul
1 stopky
1 odmerka
1 sada príslušenstva
1 manuál

zásobovanie vodou pre experimentálne jednotky pre mechaniku tekutín
meranie objemového prietoku pre veľké a malé prietoky
komplexný sortiment príslušenstva umožňuje úplný kurz základov mechaniky tekutín

voliteľné

Princípy hydrostatiky
HM 150.02 Kalibrácia tlakomerov
HM 150.05 Hydrostatický tlak v kvapalinách
HM 150.06 Stabilita plávajúcich telies
HM 150,39 Plávajúce telesá pre HM 150,06
Princípy hydrodynamiky
HM 150.07 Bernoulliho princíp
HM 150.08 Meranie prúdových síl
HM 150.09 Horizontálny prietok z nádrže
HM 150.12 Vertikálny prietok z nádrže
HM 150.14 Tvorba vírov
Experiment HM 150,18 Osborne Reynolds
Prúdenie v potrubí
HM 150.01 Trenie potrubia pre laminárne / turbulentné prúdenie
HM 150,11 Straty v potrubnom systéme
HM 150,29 Energetické straty v potrubných prvkoch
HM 150.13 Metódy merania prietoku
Prietok s otvoreným kanálom
HM 150,03 Doskové prepady pre HM 150
HM 150.21 Vizualizácia prúdnic v otvorenom kanáli
Prúdenie okolo tiel
HM 150.10 Vizualizácia prúdnic
Kvapalné stroje
HM 150.04 Odstredivé čerpadlo
HM 150.16 Séria a paralelná konfigurácia čerpadiel
HM 150.19 Princíp činnosti Peltonovej turbíny
HM 150.20 Princíp činnosti Francisovej turbíny
Prechodné prúdenie
HM 150.15 Hydraulický baran – čerpanie pomocou vodného kladiva

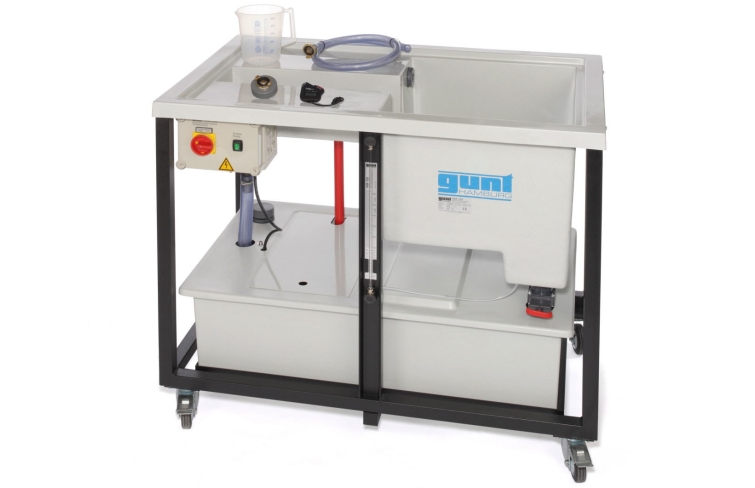

Séria zariadení HM 150 umožňuje pestrý experimentálny prierez základov mechaniky tekutín. Základný modul HM 150 poskytuje základné vybavenie pre jednotlivé experimenty: prívod vody v uzavretom okruhu; stanovenie objemového prietoku a umiestnenie experimentálnej jednotky na pracovnú plochu základného modulu a zachytávanie kvapkajúcej vody.

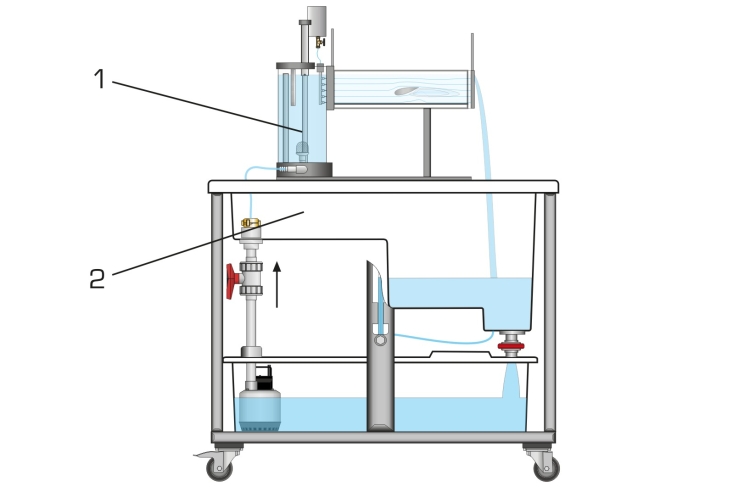

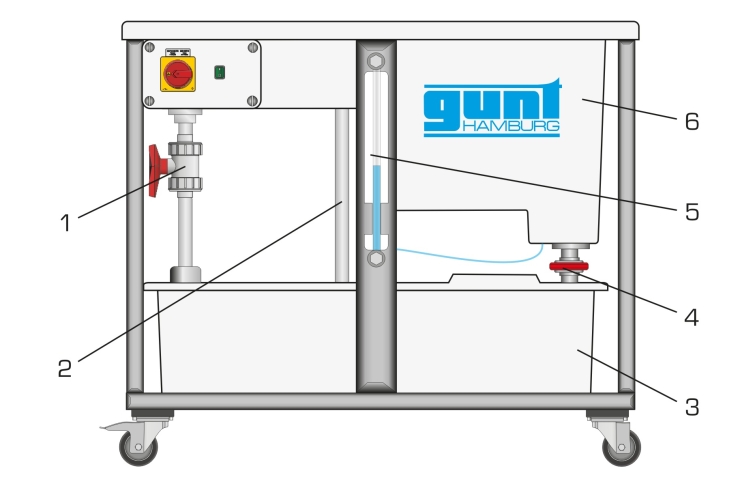

Uzavretý vodný okruh pozostáva zo spodnej akumulačnej nádrže s výkonným ponorným čerpadlom a nad ňou umiestnenej meracej nádrže, v ktorej sa zhromažďuje vratná voda.

Odmerná nádrž je stupňovitá, pre väčšie a menšie objemové prietoky. Pre veľmi malé objemové prietoky sa používa odmerná kadička. Objemové prietoky sa merajú pomocou stopiek.

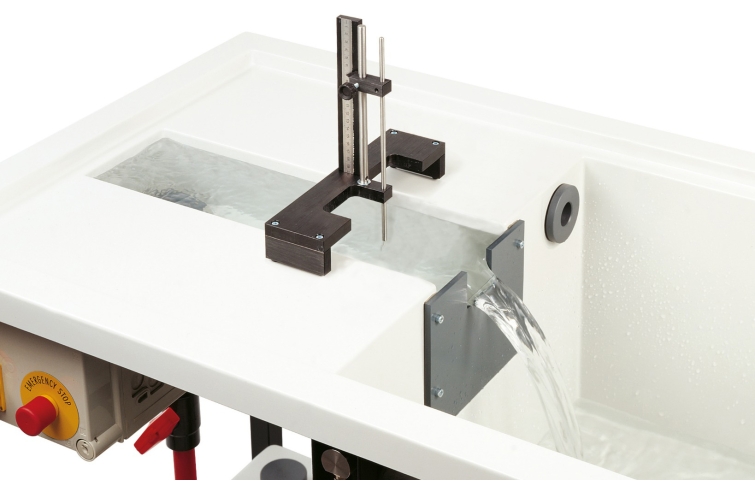

Horná pracovná plocha umožňuje jednoduché a bezpečné umiestnenie rôznych experimentálnych jednotiek. V pracovnej ploche je integrovaný malý žľab, v ktorom sa vykonávajú pokusy s prepadmi ( HM 150.03 ).

Objednávacie číslo: 070.15000

Špecifikácia

základný modul pre napájanie experimentálnych jednotiek v mechanike tekutín
uzavretý vodný okruh so zásobnou nádržou, ponorným čerpadlom a meracou nádržou
meracia nádrž rozdelená na dve časti pre meranie objemového prietoku
odmerná kadička so stupnicou pre veľmi malé objemové prietoky
meranie objemových prietokov pomocou stopiek
pracovná plocha s integrovaným žľabom pre pokusy s prepadmi
pracovná plocha s vnútorným okrajom pre bezpečné umiestnenie príslušenstva a zachytávanie kvapkajúcej vody
zásobná nádrž, odmerná nádrž a pracovná plocha z GRP
