HM 150.05 Hydrostatický tlak v kvapalinách

HM 150.05 Hydrostatický tlak v kvapalinách

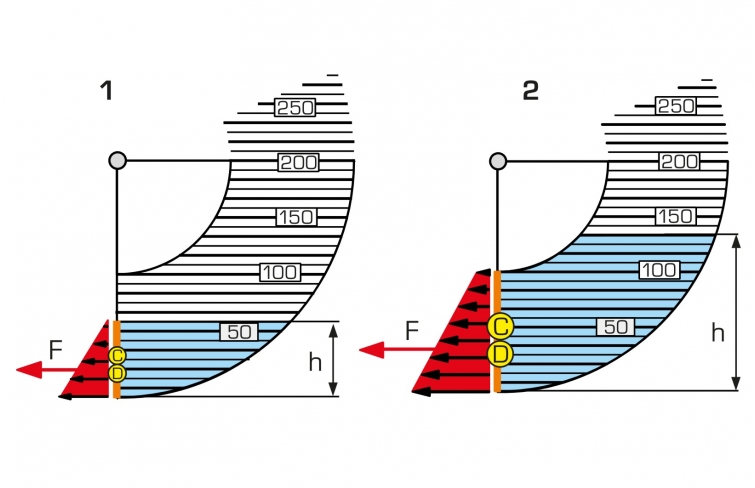

  • rozloženie tlaku pozdĺž účinnej plochy v kvapaline v pokoji
  • bočná sila hydrostatického tlaku

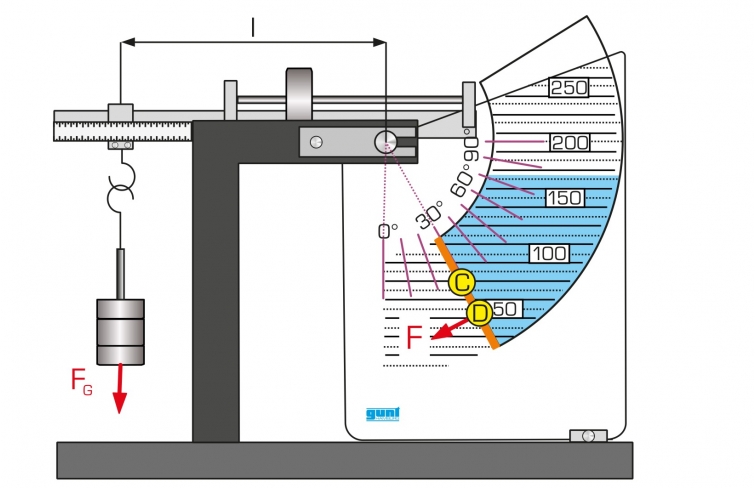

  • určenie stredu tlaku a stredu oblasti
  • určenie výslednej tlakovej sily

1 experimentálna jednotka
1 sada závaží
1 sada nástrojov
1 sada inštruktážneho materiálu

  • stanovenie síl na povrchoch pod hydrostatickým tlakom

voliteľné

WP 300.09 Laboratórny vozík

Hmotnosť tekutín v pokoji spôsobuje tlak, ktorý je známy ako hydrostatický tlak alebo gravitačný tlak. Tento tlak pôsobí na akúkoľvek oblasť, ktorá je v spojení s tekutinou, pričom vyvíja silu, ktorá je úmerná veľkosti oblasti.

Vplyv hydrostatického tlaku je veľmi dôležitý v mnohých oblastiach strojárstva: pri stavbe lodí, vo vodnom inžinierstve pri projektovaní plavebných komôr a prehrádzok, v sanitácii a stavebných službách.

Experimentálna jednotka HM 150.05 ponúka typické experimenty na štúdium hydrostatického tlaku v kvapalinách v pokoji. Vplyv hydrostatického tlaku vody možno názorne ukázať pri rôznych vodných hladinách a uhloch sklonu.

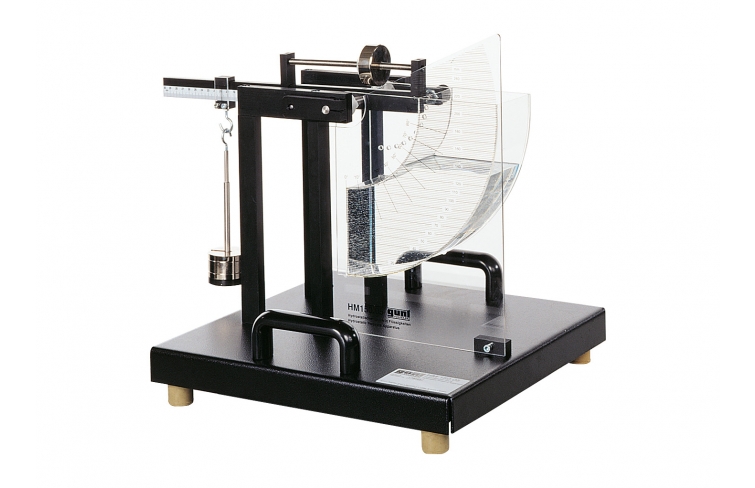

Experimentálnu jednotku tvorí priehľadná, sklopná nádrž na vodu so stupnicou na meranie objemov. Ďalšia stupnica slúži na nastavenie uhla sklonu nádržky na vodu. Zariadenie je vyvážené ramenom páky pomocou rôznych hmotností a meranej tlakovej sily.

Objednávacie číslo: 070.15005

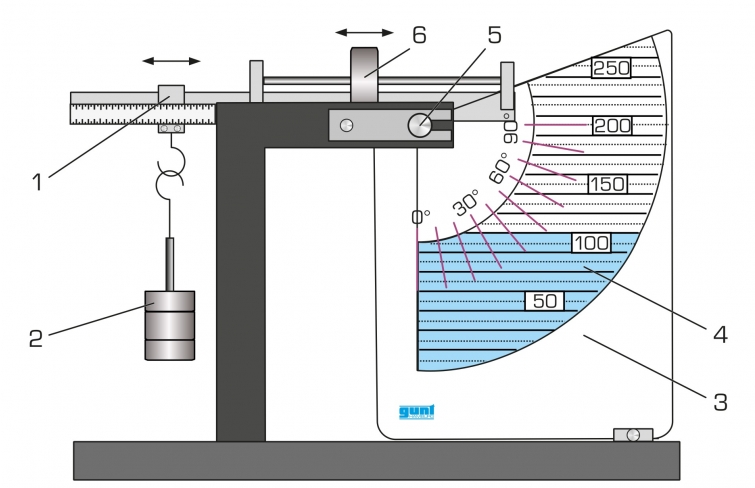

Špecifikácia
  1. vyšetrenie hydrostatického tlaku v kvapalinách v pokoji
  2. sklopná nádrž na vodu so stupnicou naplnenia
  3. rameno páky s rôznymi hmotnosťami
Technické dáta

Nádrž na vodu

  • uhol sklonu: 0°…90°
  • obsah: 0…1,8L
  • mierka: 0…250 mm
  • efektívna plocha, max. 75 x 100 mm

Rameno páky

  • max. dĺžka: 250 mm

Závažia

  • 1x 2,5N
  • 1x 2N
  • 2x 1N
  • 1x 0,5N

Rozmery a hmotnosť

DxŠxV: 400x500x450 mm
Hmotnosť: cca. 12 kg

Objednávacie číslo: 070.15005

Vedomosti
Základy mechaniky tekutín: Webový prehľad E-Learn Odkaz
Základné znalosti
Hydrostatika Pdf
