HM 150.13 Metódy merania prietoku

meranie prietoku s
- clonový prietokomer a meracia tryska
- Venturiho tryska
- rotameter
meranie tlaku Pitotovou trubicou
porovnanie rôznych prístrojov na meranie prietoku
určenie zodpovedajúcich prietokových koeficientov
kalibrácia meracích prístrojov

1 experimentálna jednotka
1 sada meracích prístrojov
1 sada hadíc
1 sada nástrojov
1 sada inštruktážneho materiálu

rôzne metódy merania prietoku

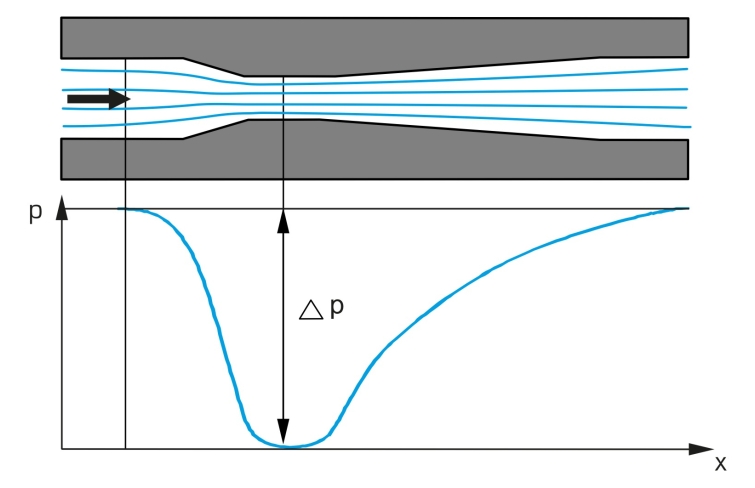

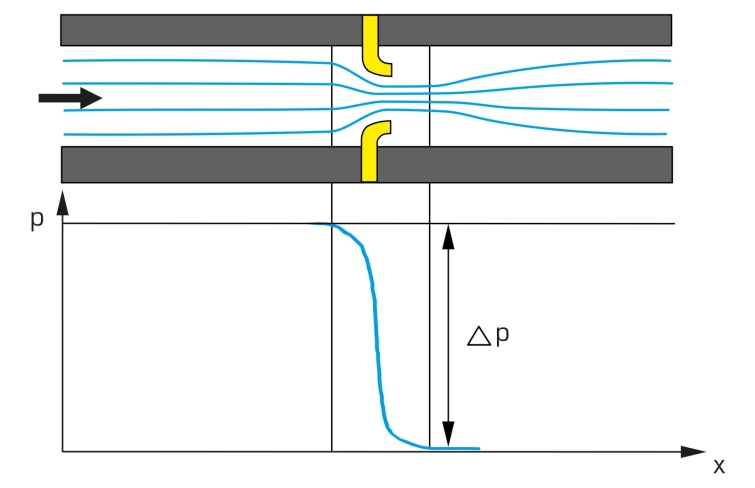

vizualizácia rozloženia tlaku vo Venturiho dýze alebo meracej clone/meracej dýze

voliteľné

HM 150 Základný modul pre experimenty v mechanike tekutín

Meranie prietoku je dôležitým aspektom v meracej technike. Existuje niekoľko spôsobov merania prietoku tekutín v potrubiach.

S HM 150.13 sa študenti môžu oboznámiť s rôznymi metódami merania prietoku v potrubnom systéme a aplikovať ich v praxi.

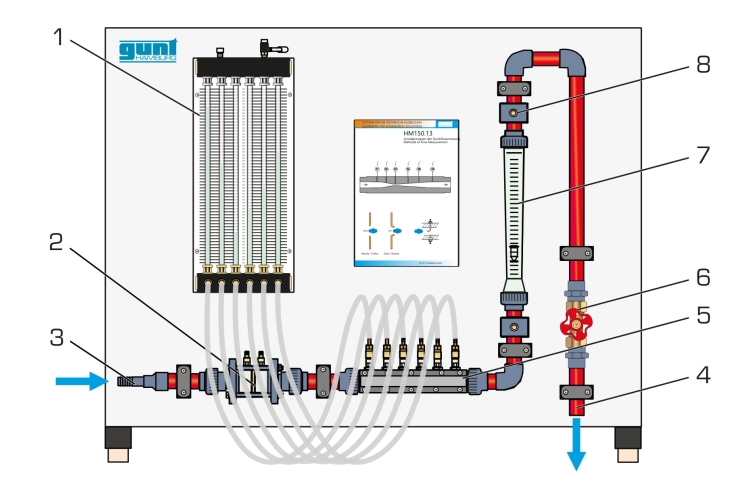

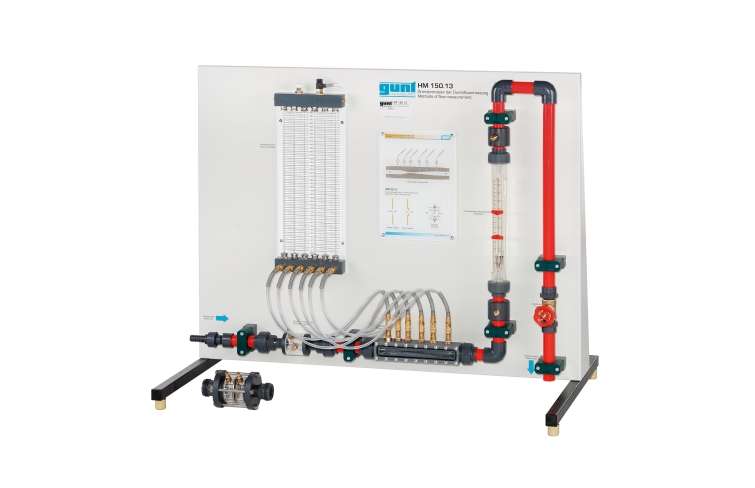

Experimentálna jednotka obsahuje rôzne meracie prístroje na určenie prietoku. Tieto nástroje sú navrhnuté s priehľadnými obalmi, aby bolo možné vizualizovať, ako fungujú a fungujú. Tieto metódy zahŕňajú napríklad rotametre, Venturiho dýzu alebo prietokomer s clonou a meraciu dýzu.

Šesť trubicových manometrov sa používa na určenie rozloženia tlaku vo Venturiho dýze alebo prietokomere s clonou a meracej dýze. Celkový tlak sa meria Pitotovou trubicou. Experimentálna jednotka sa ľahko a bezpečne umiestni na pracovnú plochu základného modulu HM 150 . Voda je dodávaná a prietok meraný HM 150 . Alternatívne môže byť experimentálna jednotka obsluhovaná laboratórnym zdrojom.

Objednávacie číslo: 070.15013

Špecifikácia

rôzne metódy merania prietoku
meracie prístroje: prietokomer s clonou/meracia tryska, Venturiho tryska a rotameter
6 trubicových manometrov na určenie rozloženia tlaku vo Venturiho tryske, prietokomere s clonou a meracej tryske
meranie celkového tlaku Pitotovou trubicou
prietok určený základným modulom HM 150
zásobovanie vodou cez HM 150 alebo cez laboratórny prívod
