HM 150.02 Kalibrácia tlakomerov
- princíp fungovania tlakomeru s Bourdonovou trubicou
- nakalibrujte manometre, odčítajte aplikovaný tlak
- určiť systematické chyby
- princíp činnosti a práce s piestovým manometrom
1 experimentálna jednotka
1 sada závaží
1 olej (500 ml)
1 sada inštruktážneho materiálu
- prevádzka tlakomeru s Bourdonovou trubicou a piestového manometra
voliteľné
WP 300.09 Laboratórny vozík
V oblasti metrológie kalibrácia opisuje proces zisťovania odchýlok meracieho prístroja v porovnaní s referenčným prístrojom alebo všeobecne uznávanou štandardnou hodnotou. Táto pozorovaná odchýlka sa zohľadní pri následnom používaní kalibrovaného meracieho prístroja a v prípade potreby sa upraví.

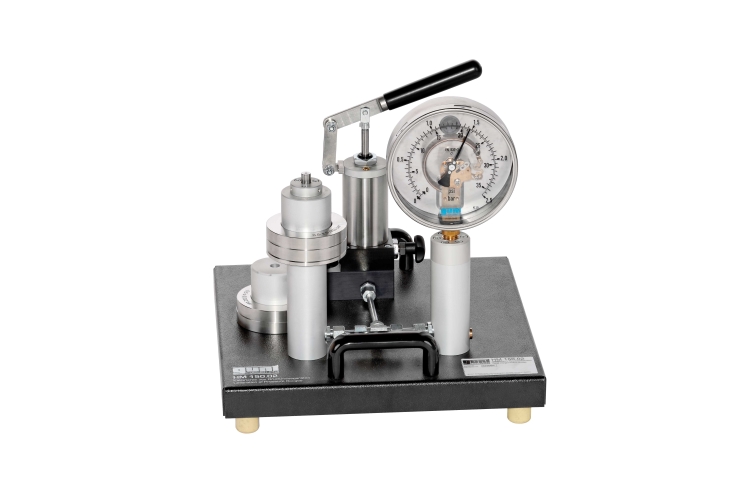

HM 150.02 je prístroj určený ako úvod do základov kontroly a kalibrácie manometra.

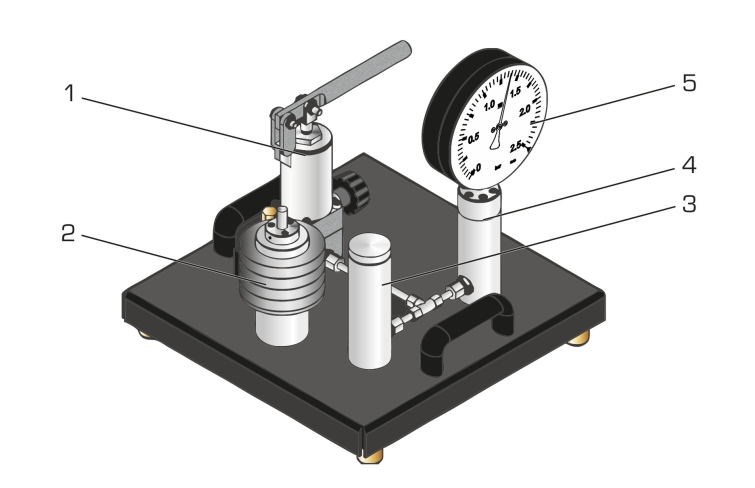

Piestový manometer je pripojený k tlakomeru Bourdonovej trubice pomocou potrubia. Piestové manometre sú obzvlášť vhodné na vytváranie presne definovaných tlakov v kvapalinách alebo plynoch a už roky sa používajú ako jedna z najpresnejších metód na kalibráciu tlakomerov.

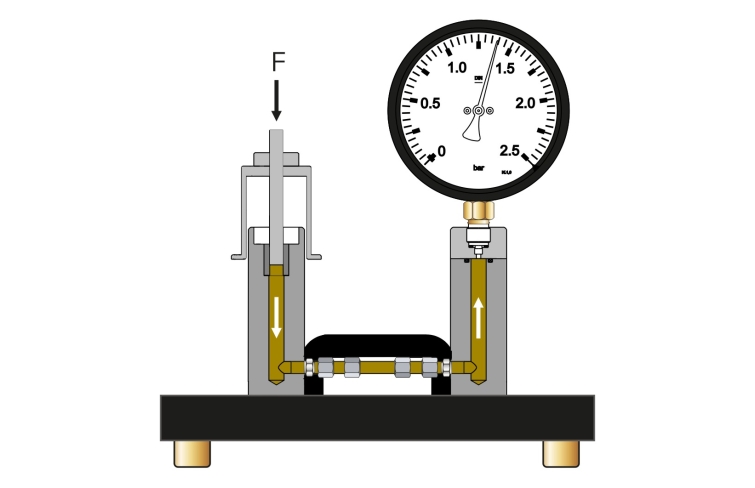

Zaťažením piestu závažiami vzniká definovaná sila. Výsledkom pomeru sila / plocha prierezu piesta je definovaný skúšobný tlak. Na prenos sily sa používa hydraulický olej. Ak tlak v systéme stúpa, sila pôsobí proti pružine tlakomeru Bourdonovej trubice. Vytvorený skúšobný tlak je možné odčítať na priehľadnom číselníku manometra. Pružinový mechanizmus – a teda spôsob, akým funguje tlakomer s Bourdonovou trubicou – je dobre viditeľný cez priehľadný číselník.
Zaťaženie kalibrovaného piestového manometra závažím vytvára veľmi presný, reprodukovateľný kalibračný tlak, ktorý možno použiť na kontrolu a kalibráciu manometra.
Objednávacie číslo: 070.15002
Špecifikácia
- Tlakomer s Bourdonovou trubicou na meranie tlaku
- priehľadný ciferník s pohľadom na pružinový mechanizmus
- presne pasujúci piest a valec piestového manometra bez tesnení
- hydraulický olej na prenos sily
- hydraulické čerpadlo so zásobnou nádržou a odvzdušňovacím mechanizmom
Technické dáta
Piestový manometer
- tlakový piest: priemer: 12mm
- hydraulický valec: priemer: 25mm, dĺžka=225mm
- olej: trieda viskozity ISO : VG 32
Sada závaží
- držiak závažia: 385g / 0,334bar
- 1x 193 g / 0,166 bar
- 4x 578 g / 0,5 baru
Meracie rozsahy
- tlak: 0…2,5 bar
Rozmery a hmotnosť
DxŠxV: 400x400x400 mm
Hmotnosť: cca. 16 kg
