TM 282 Trenie v kĺbových ložiskách
- základy hydrodynamického mazania
- stavy trenia pri rôznych prevádzkových podmienkach
- elektronické ovládanie otáčok a digitálne zobrazenie otáčok a teploty maziva
- rozvíjať pochopenie technologických vzťahov hydrodynamického mazania experimentovaním
- trecí moment v radiálnom ložisku ako funkcia
- rýchlosť
- zaťaženie ložiska
- mazivo a teplota maziva
1 experimentálna jednotka
1 zobrazovacia a riadiaca jednotka
1 sada závaží
1 olej (0,5 l)
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Existuje mnoho faktorov, ktoré ovplyvňujú stavy trenia v hydrodynamickom radiálnom ložisku. Zameriava sa najmä na rýchlosť, zaťaženie a viskozitu použitého maziva.
TM 282 umožňuje štúdium rôznych faktorov, ktoré ovplyvňujú trenie. Čapové ložisko obsahuje elektricky poháňaný čap hriadeľa, ktorý sa otáča vo voľne pohyblivom puzdre ložiska. Dá sa pozorovať pohyb oleja v ložisku.
Aplikované zaťaženie sa prenáša na ložiskové puzdro cez zariadenie na aplikáciu zaťaženia a môže sa meniť pomocou závaží. Trecí moment sa určuje pomocou pohyblivého závažia, ktoré vyrovnáva moment na kladine. Čep je poháňaný elektromotorom rýchlosťou, ktorú je možné nastaviť frekvenčným meničom. Teplota (a tým aj viskozita) maziva je zaznamenávaná snímačom teploty v ložiskovej panve a zobrazovaná na obrazovke na displeji a riadiacej jednotke. Mazivo sa dodáva cez olejničku na knôt, ktorá aplikuje olej cez dve drážky v ložiskovom puzdre. Nahromadený unikajúci olej sa zhromažďuje v zbernej nádrži.
Objednávacie číslo: 040.28200
Špecifikácia
- prieskum a vizualizácia hydrodynamického ložiska
- radiálne radiálne ložisko s nerezovým čapom a voľne pohyblivým bronzovým ložiskovým plášťom
- kvapkové mazanie pre nepretržitú dodávku maziva (odkvapkávacia olejnička)
- otočné ložisko zaťažené mechanickou pákou
- variabilná rýchlosť cez frekvenčný menič
- trecí moment meraný hladinou s posuvným závažím
- indukčné meranie rýchlosti
- termočlánkom v puzdre ložiska na meranie teploty oleja
- zobrazovacia a riadiaca jednotka s digitálnymi displejmi teploty oleja a rýchlosti
Technické dáta
Ložisko čapu
- priemer hriadeľa: Ø=30mm
- šírka ložiska: 45 mm
- trecia dvojica: oceľ/bronz
Výkon motora: 0,37 kW
Trieda viskozity oleja: ISO VG 32
Závažia
- 1x 50N, 1x 20N, 2x 10N, 2x 5N, 2x 5N
- prevodový pomer páky: 5:1
Meracie rozsahy
- teplota: -50…200°C
- rýchlosť: 100…3000 min -1
- zaťaženie ložiska: max. 525N
- trecí moment: max. 295 Nmm
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 610x440x360 mm (experimentálna jednotka)
DxŠxV: 360x340x160mm (displej a riadiaca jednotka)
Hmotnosť: cca. 40 kg
Objednávacie číslo: 040.28200
![WP 300.09 Laboratórny vozík](/images/datasheet/1402/TM-282-WP-300.09-Laboratory-trolley-products_list_small-gunt-1402-foto_totale.jpg)
![](/images/datasheet/1402/TM-282-Friction-in-journal-bearings-products_list_small-gunt-1402-foto_totale.jpg)

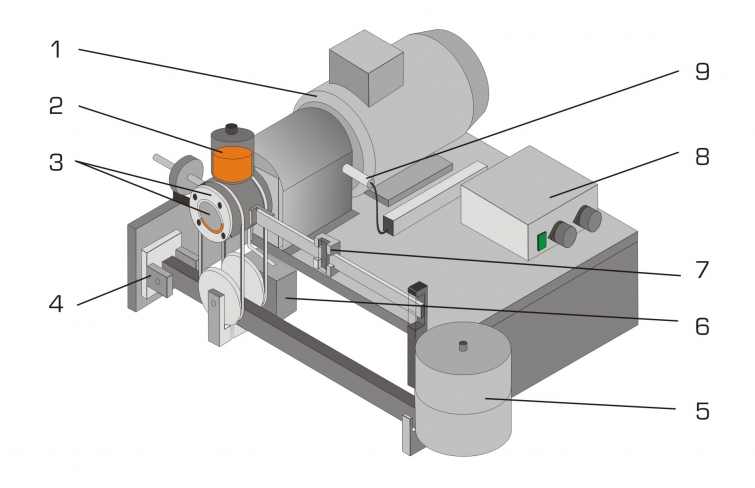

![1 motor, 2 odkvapkávacia olejnička, 3 teleso otočného ložiska s čapom hriadeľa, 4 pevná podpera pre nakladaciu páku, 5 závaží, 6 nádrž na únik oleja, 7 klzné závažie na meranie trecieho momentu, 8 spínacia skrinka, 9 snímač otáčok](/images/datasheet/1402/TM-282-Friction-in-journal-bearings-products_list_small-gunt-1402-zeichnung.jpg)

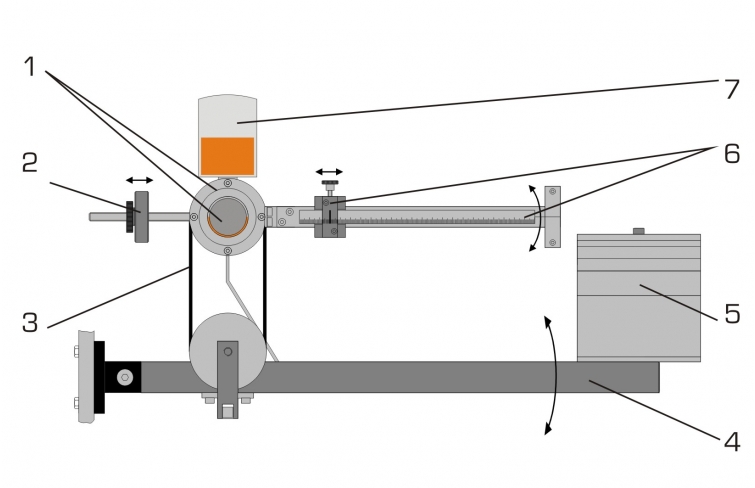

![1 skriňa otočného ložiska s čapom hriadeľa, 2 vlastné závažie, 3 remeň na prenos sily na puzdro ložiska, 4 nakladacia páka, 5 závaží, 6 meracích pák so stupnicou a posuvným závažím, 7 odkvapkávacia olejnička](/images/datasheet/1402/TM-282-Friction-in-journal-bearings-products_list_small-gunt-1402-zeichnung_einzelheit_1.jpg)
![Vplyv zaťažujúcej sily F a rýchlosti n na trecí moment M](/images/datasheet/1402/TM-282-Friction-in-journal-bearings-products_list_small-gunt-1402-zeichnung_einzelheit_2.jpg)
