TM 280 Rozloženie tlaku v kĺbových ložiskách
- vizualizácia a vyšetrovanie nestability v radiálnych ložiskách
- posunutie čapu hriadeľa v závislosti od rýchlosti
- rozloženie tlaku v ložisku pri konštantnom zaťažení a rôznych otáčkach
- kritická rýchlosť ako funkcia zaťaženia
- kritická rýchlosť ako funkcia teploty oleja
1 tréner
1 zobrazovacia a riadiaca jednotka
1 sada nástrojov
1 sada závaží
1 hydraulický olej (5 l)
1 ručná jednotka na meranie teploty
1 sada inštruktážneho materiálu
- ideálne sledovanie funkcie vďaka priehľadnému puzdru ložiska
- jasné znázornenie rozloženia tlaku v radiálnom ložisku
- vyšetrenie a vizualizácia nestability v radiálnych ložiskách
V hydrodynamických radiálnych ložiskách sú hriadeľ a ložiskový plášť počas prevádzky od seba oddelené mazacím filmom. Nosná funkcia mazacieho filmu v radiálnom ložisku môže byť opísaná rozložením tlaku v ložiskovej medzere.
Jednotka TM 280 sa používa na vizualizáciu krivky tlaku v radiálnom ložisku s hydrodynamickým mazaním. Na to slúži dvanásť meracích bodov po obvode ložiskovej panvy a štyri meracie body v pozdĺžnom smere. Príslušné tlaky možno odčítať pomocou 16 trubicových manometrov vzhľadom na výšku stĺpcov kvapaliny.
Čapové ložisko obsahuje elektricky poháňaný čap hriadeľa, ktorý sa otáča vo voľne pohyblivom puzdre ložiska. Ako mazivo sa používa olej.
Posun čapu hriadeľa závisí od rýchlosti a smeru otáčania, ako aj od charakteristického správania pri rozbehu a je možné ho pozorovať cez priehľadné ložiskové puzdro. Rýchlosť a smer je možné nastaviť. Zaťaženie radiálneho ložiska je možné nastaviť zmenou hmotnosti. Teplota v ložiskovej medzere sa meria, aby sa určila viskozita maziva.
Objednávacie číslo: 040.28000
Špecifikácia
- vizualizácia a skúmanie rozloženia tlaku v radiálnych ložiskách
- puzdro ložiska je úplne priehľadné
- plynule nastaviteľná rýchlosť, elektronicky riadená
- ložisko zaťažené závažím
- meranie teploty v puzdre ložiska
- 12 meracích bodov po obvode, 4 meracie body v pozdĺžnom smere
- rozloženie tlaku indikované 16 trubicovými manometrami
- digitálne zobrazenie rýchlosti na displeji a riadiacej jednotke
Technické dáta
Ložisko
- menovitý priemer ložiska: 51 mm
- šírka ložiskovej medzery: 4 mm
- šírka ložiska: 75 mm
- zaťaženie ložiska: 6,7…16,7N
Motor
- výkon: 0,37 kW
- max. rýchlosť: 3000 min -1
Stupeň viskozity oleja ISO : VG 32
Nádrž na olej: 2,5 l
Závažia
- 1x 1N (vešiak)
- 2x 2N
- 1x 5N
Meracie rozsahy
- tlak: 1770mm olejový stĺpec, 16x
- teplota: -10…50°C
- rýchlosť: 0…3000 min -1
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1100x750x2650mm
Hmotnosť: cca. 110 kg
Objednávacie číslo: 040.28000
![Korózia](/images/wissen_thumbs/437_en-GB.jpg)
![Tribológia](/images/wissen_thumbs/349_en-GB.jpg)
![Návrh laboratória dynamiky a vibrácií](/images/wissen_thumbs/190_en-GB.jpg)
![](/images/datasheet/1401/TM-280-Pressure-distribution-in-journal-bearings-products_list_small-gunt-1401-foto_totale.jpg)

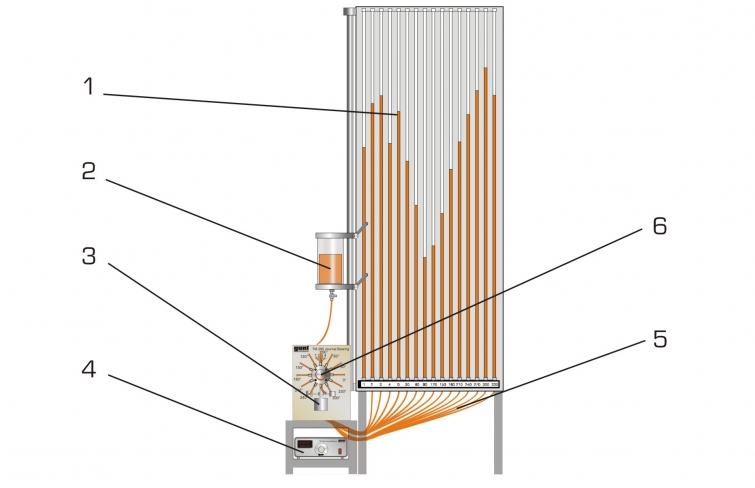

![1 trubicový manometer, 2 nádrž na olej, 3 váha, 4 displej a riadiaca jednotka na reguláciu rýchlosti, 5 meracích hadíc, 6 radiálnych ložísk s pohonom](/images/datasheet/1401/TM-280-Pressure-distribution-in-journal-bearings-products_list_small-gunt-1401-zeichnung.jpg)

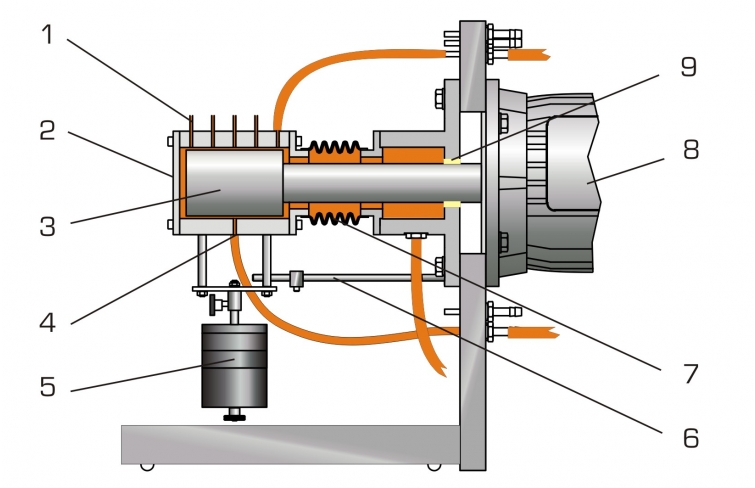

![1 meracie body, 2 priehľadné ložiskové teleso, 3 čapy, 4 meracie body, 5 závažie, 6 poistka proti pretočeniu, 7 vlnovcov, 8 hnací motor, 9 radiálnych tesniacich krúžkov](/images/datasheet/1401/TM-280-Pressure-distribution-in-journal-bearings-products_list_small-gunt-1401-zeichnung_einzelheit_1.jpg)

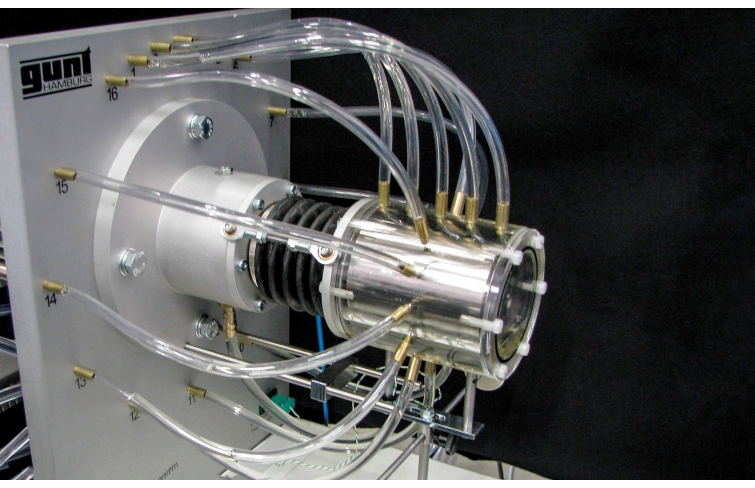

![Detailný pohľad na ložiskovú jednotku TM 280](/images/datasheet/1401/TM-280-Pressure-distribution-in-journal-bearings-products_list_small-gunt-1401-zeichnung_einzelheit_2.jpg)
